GP series
直接聯系
大塚電子（蘇州）有限公司
江蘇
面議
大塚電子
GP series
3554
--
產品信息
特點
? 支持**2400 mm的LED燈具的光分布測量
? 對應有機EL和大顯示器的光分布測量
? 通過自動控制2軸測角儀，每個角度測量光譜分布，由球面系數法可以求出光譜總輻射通量、總光通量、色度、色溫等等
? 采用新型探測器，可實現廣動態范圍測量
? 支持IESNA中的LM-75和CIE 121

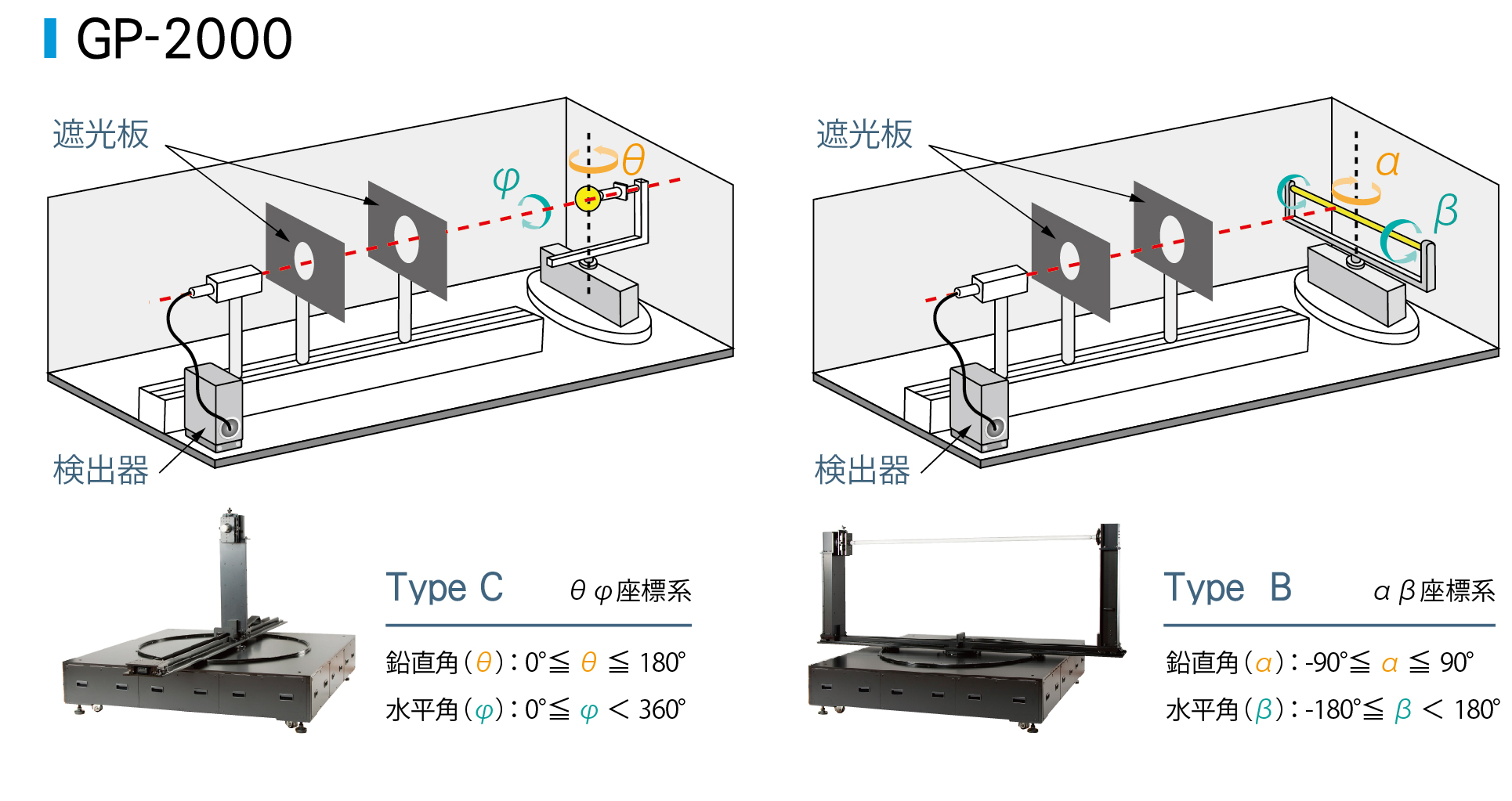

? GP-2000可同時支持TypeB、TypeC[正在申請**]
? 可用于測量紫外區域和近紅外區域的光分布<可選>

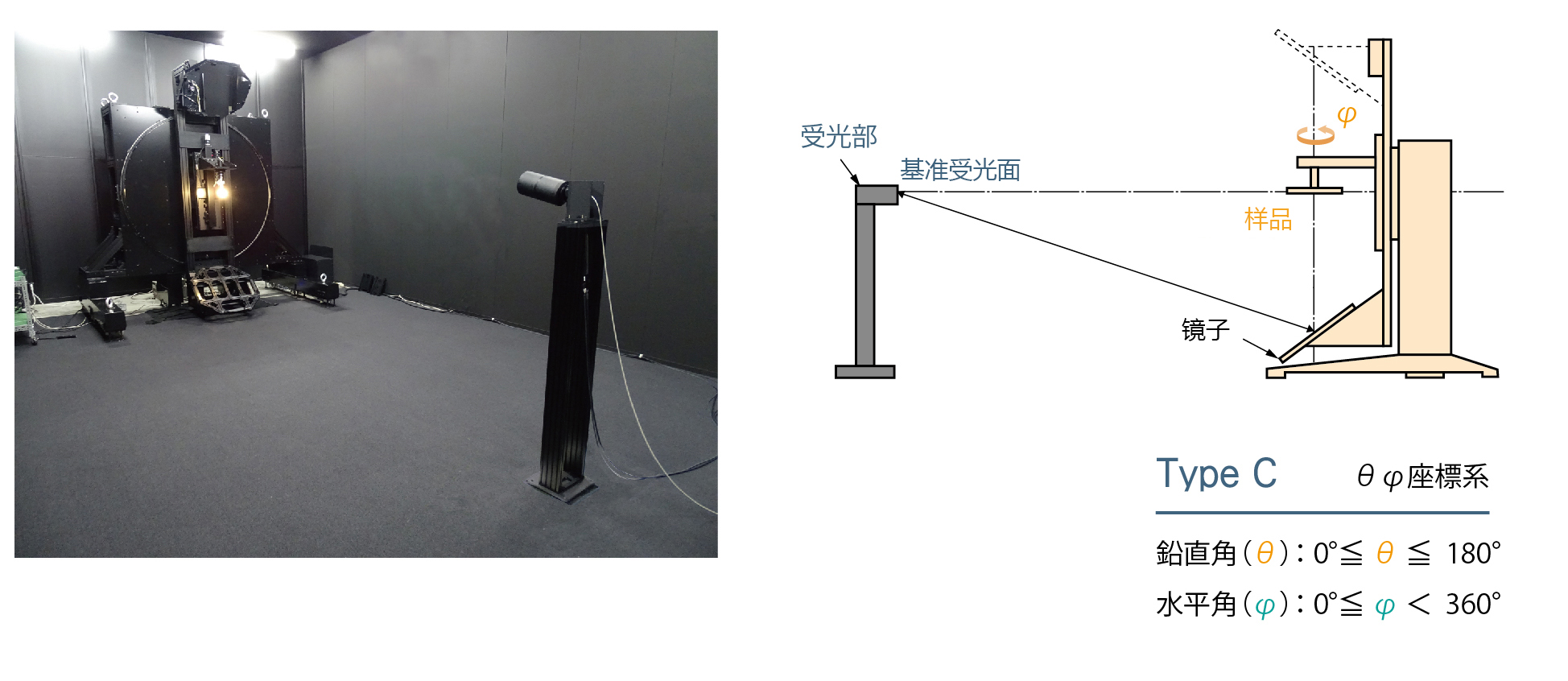

? 可以在不改變照明設備的照明姿勢的情況下采用的鏡像旋轉方法（GP-4000）
? 支持發光強度標準燈泡（JCSS）
評估項目
?光強度的角度分布（光分布）
?光譜輻射通量（光譜）
?色度坐標（u'，v'） [CIE 1976 UCS]
?色度坐標（x，y） [JIS Z 8724]
?顯色指數（Ra，R1至R15） [JIS Z 8726]
?相關色溫和Duv [JIS Z 8725]
?主波長（顯性）和激發純度（純度） [JIS Z 8701]
?IES（符合LM63-2002和JIS C 8505-5）文件<可選> * 1
* 1 IES分析軟件[大塚電子制成]也可以讀取和分析由其他公司的配光測量設備導出的IES文件
規格
型號 | GP-500 *1 | GP-1100 *1 | GP-2000 | GP-4000 | |
|---|---|---|---|---|---|
光學系統*2 | 2軸測角儀 | 2軸測角儀 | |||
TypeC | TypeC | TypeB/C | TypeC | ||
光程長度 | 500mm以下 | 500～1500mm | 1500mm以上 | 7500mm以上 | |
對應樣品 | LED芯片 | 一般照明 | 包括直管光源 | ||
檢測器 | 多通道光譜儀 | ||||
測量波長范圍*3 | 360nm～830nm | ||||
評估項目 | ·光強度的角度分布（光分布） | ||||
* 1可以進行光譜輻射的分布測量
* 2 兼容I ESNA LM-75
* 3檢測器的波長范圍可以選擇
* 4 IES分析軟件[由大塚電子株式會社制作]也可以讀取和分析其他公司的配光測量設備導出計算的IES文件

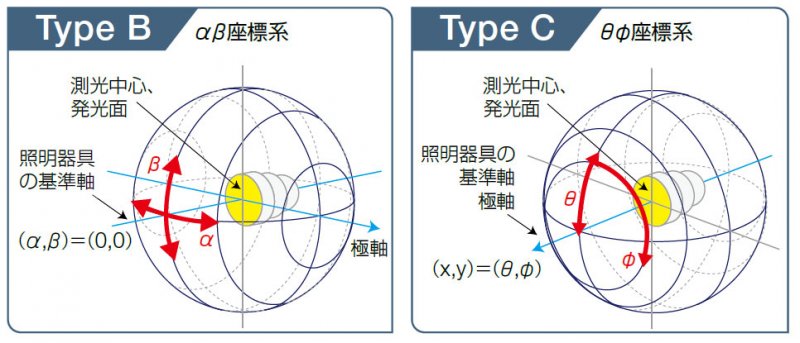

配光測量方法（JIS C 8105-5）中坐標系的類型
坐標系的類型 | 傾斜角度相對于極軸 | 以極軸為旋轉中心的傾斜角度（水平角） | IESNA LM-75表示 | ||
|---|---|---|---|---|---|
角度符號 | 角度范圍 | 角度符號 | 角度范圍 | ||
αβ座標系 | α | -90° ≦ α ≦ 90° | β | -180° ≦ β ＜ 180° | Type B |
θφ座標系 | θ | 0° ≦ θ ≦ 180° | θ | 0° ≦ φ ＜ 360° | Type C |

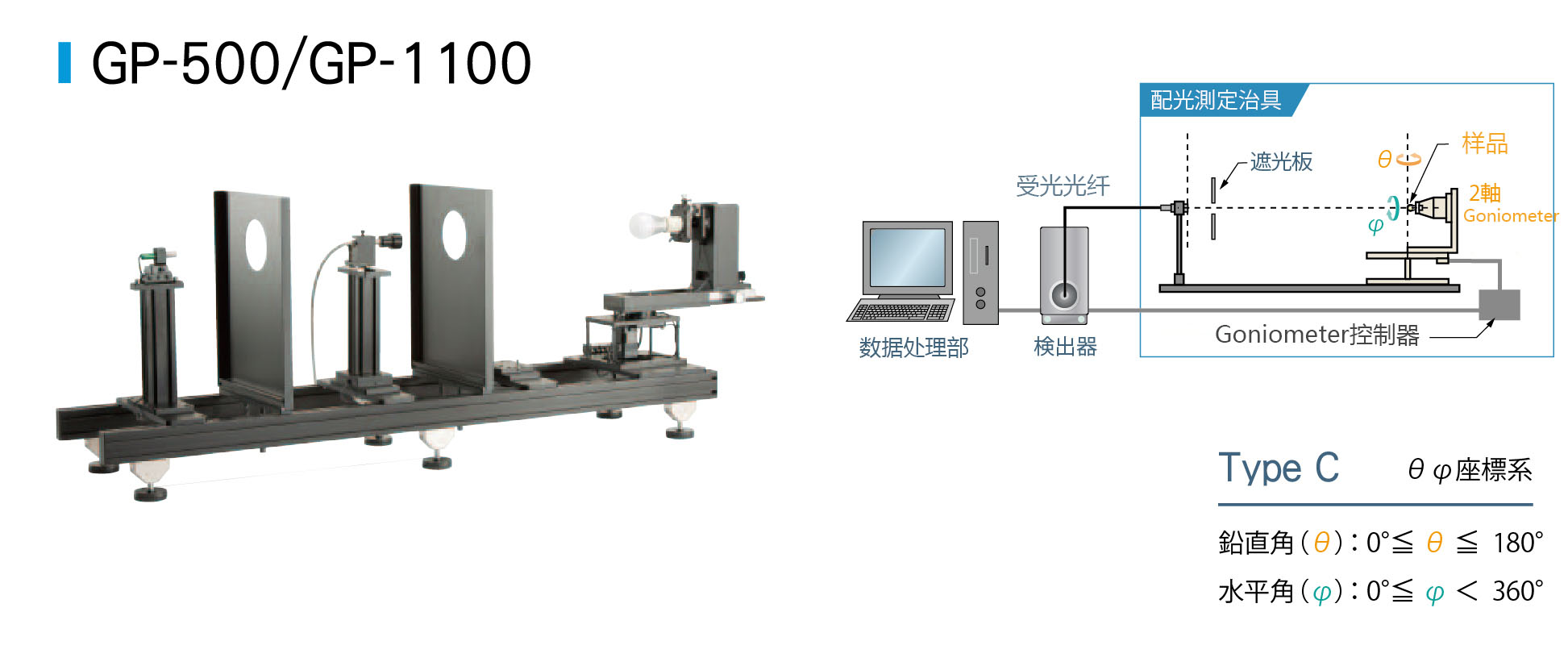

裝置構成
