一般來說變壓器油具有三大功能：即絕緣、散熱和滅弧作用，根據變壓器油的作用和變壓器的大小我們國家對運行中的變壓器油有質量標準。用氣相色譜法測定絕緣油中溶解氣體的組分含量，是發現供電企業判斷運行中的充油電力設備是否存在潛伏性的過熱、放電等故障，以保障電網安全有效運行的有效手段。也是充油電氣設備制造廠家對其設備進行出廠檢驗的必要手段


GC-17A變壓器油專用色譜儀是山東譜析公司推出的一款專用于電力用絕緣油中溶解氣體組份含量測定的專用氣相色譜儀，儀器采用先進三檢測器流程，配TCD檢測器和兩個FID檢測器，一次進樣,即可完成絕緣油中溶解的氣體組分含量的全分析。其中H2通過TCD檢測；烴類氣體（CH4、C2H4、C2H6、C2H2）通過FID1檢測，CO、CO2通過FID2檢測，克服了大量CO、CO2對烴類氣體的影響，特別是對C2H2的影響，縮短檢測時間的同時也大大提高了檢測靈敏度。

執行標準：

GB/T  17623-1998《絕緣油中溶解氣體組分含量的氣相色譜測定法》

GB/T  7252-2001《變壓器油中溶解氣體分析和判斷導則》

DL/T  722-2000《變壓器油中溶解氣體分析和判斷導則》

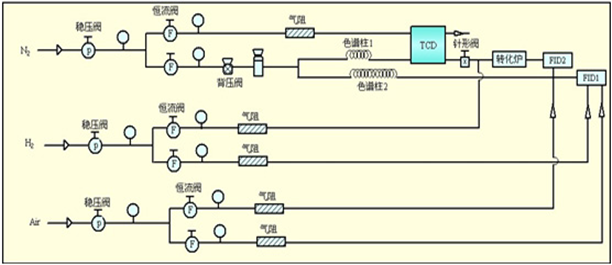

流程圖：

主要技術特點：


電力變壓器油分析GC-17A氣相色譜儀是一款多功能專門用于絕緣油中溶解氣體含量分析的氣相色譜儀，該儀器采用先進的雙柱并聯、串聯熱導檢測器、甲烷轉化爐、雙氫焰檢測器的氣路流程，采用三信號同時輸出技術，一次進樣完成對絕緣油中溶解H2、CO、CO2、CH4、C2H4、C2H6、C2H2 等氣體組分的全分析，具有功能強大、性能**、分離效果好、靈敏度高、重現性好、操作簡單、故障率低、造型美觀等特點，可完全滿足絕緣油多任務檢測分析的需要，各項性能指標均優于國家標準，是絕緣油分析用戶的**。

性能特點：

1、中文顯示、中文鍵盤輸入，超大液晶藍屏、顯示內容豐富、信息量大，能對溫度、流量等各種參數實時監控。

2、對各加熱區實行自動監控，加熱區超溫后會自動切斷加熱電源。

3、具有斷氣保護功能，當載氣壓力低于0.1MPa時，儀器會自動報警并切斷加熱電源、熱導橋電流。

4、具有參數儲存功能，儀器關機后下次開機只需打開儀器電源總開關，儀器會自動按上次關機前的狀態運行，實現了真正的“開機即用”功能，或掉電后恢復供電儀器會自動恢復到掉電前的運行狀態。

5、具有故障自診斷功能，儀器對各運行參數實時檢測，當系統出現異常時，微機系統會自動保護儀器。

6、氣路系統采用獨特的穩壓流程設計，減小了氣體進樣是壓力波動對檢測器的沖擊，從而**限度的減小了沖擊峰對分析的影響，保證了分析結果的高重現性和高準確性。

7、整機采用了先進的電路和氣路隔離的三箱式設計，便于操控及維護，使儀器外觀更加整潔、美觀，更提高了儀器操作的安全性。

8、載氣、氫氣、空氣均使用壓力表指示，使操作者對色譜分析條件一目了然，易于操作。

9、主要及關鍵部件均采用進口元器件，延長了整機的使用壽命，減少了維護費用。

10、儀器在出廠前經過充分的調試，儀器到達使用現場后，用戶只需通氣后打開電源即可使用，操作極為簡便。

11、進樣口、檢測器、轉化爐均采用模塊化設計，拆裝十分方便，沒有任何色譜儀操作經驗者也可以方便的拆裝、更換。

12、超大柱箱，使拆裝色譜柱更為方便。

電力變壓器油分析GC-17A氣相色譜儀詳細說明：


1、 控溫范圍：室溫+5℃～400℃

2、 溫控精度：±0.1℃

3、 穩定時間：≤30min

4、 蕞小檢知濃度：H2≤2uL/L

CH4、C2H4、C2H6、C2H2≤0.1uL/L

CO≤1uL/L

CO2≤5uL/L

5、 柱箱尺寸：280×285×260mm、

6、 電源：AC ～220V±10%、50/60HZ

7、 功率：≤2000VA

8、 外形尺寸：550（寬）×475（高）×460（深）mm

9、重量：≤60kg

10、環境溫度：5℃-35℃

11、相對濕度：不大于85%

配置：


1、GC-17A 變壓器油分析專用氣相色譜儀：（主機、熱導檢測器、雙氫焰檢測器、轉化爐、三根色譜柱）

2、氣源：

氮氣氣瓶（40L瓶+高純氮氣+減壓閥）

  PXH-300ml氫氣發生器

  PXA-2000空氣發生器

3、變壓器油專用色譜工作站

4、全自動多功能震蕩儀

5、標準氣（2L瓶+氣體+減壓閥）自備

6、電腦及打印機（自備）

7、工具包（管路、接頭、備品配件、工具、注射器、雙面針頭、膠帽等）
