動態干法和濕法粒度粒形分析儀 產品概述

 歐奇奧FC200系列是全電腦控制，配置包括連接顯微鏡頭的數字工業相機和背光系統。未經稀釋的乳液經過位于成像裝置和光源之間的固定厚度的玻璃樣品池單元。通過在流動池中的分析, 用戶可以進行粒徑測量，粒形分析及計數（顆粒數/毫升）。為了得到準確的顆粒計數，儀器內置特殊的泵系統，實現**的流速控制。

    Occhio FC200S＋HR圖像法粒度分析儀 ( 濕法) ，采用同等儀器中**水平的 1000 萬像素的照相機，拍攝分散在液體中的顆粒或液滴的高分辨率照片，可拍攝到粒徑小于 200 nm 的顆粒，可以循環分散測定，進行粒度分布和粒形分布的分析。

    由于焦點深度較大，在全成像范圍內利用光學系統控制，粒子成像鮮明，可測量通常的激光法粒度分布儀器無法測量的粒子形狀，對異物進行有效地分析。

FC200S配有一個標準的自動注射泵，通過它可以創造穩定的、重復的乳化液流動條件，結合 Occhio 開發出的在非稀釋乳液中的模式識別技術，實現液滴，氣泡和泡沫檢測或測量。

動態干法和濕法粒度粒形分析儀 產品功能：

l 顆粒顆徑分析

l 顆粒形貌分析

l 顆粒計數

l 顆粒透明度分析

l 懸浮液和乳液分析

動態干法和濕法粒度粒形分析儀 滿足標準：

完全符合ISO-13322-2動態圖像法粒度分析儀規范

符合ISO 9276-6; 7; 8,CE Marking，EN 5022，EN 61000-3-2，EN 61000-3-3，IEC 61000-4-3，IEC 61000-4-4，IEC 61000-4-5，IEC 61000-4-16，IEC 61000-4-11，98/37/CE，93-68-CEE

動態干法和濕法粒度粒形分析儀 產品特點：

l 測量結果可完全對應激光衍射法、篩分法、顯微鏡法

l 無需理論及樣品參數設定, 給出*真實的分析結果

l 單色光透射分析；反射光顏色分析

l 濕法可具備顆粒計數功能，自動校準

l 利用獨自開發的粒形分析軟件，可進行細膩的顆粒形貌分析，并且對粉體樣品的特性進行評價。將顆粒的各種形狀數值化后，可進行相互比較，除了一般的ISO粒形參數外(如內徑、**長度、凹凸度、長寬比、圓形度等)，還有Occhio獨自開發的顆粒衛星化指數（Satelity）和鈍度(Bluntness)，它們是表征粉體流動性的重要指標參數。

動態干法和濕法粒度粒形分析儀 獨特功能：

FC200系列的樣品量可根據需要從微升級到一升以上可選。在圖像采集過程中，保持樣品運動中的恒定流速是非常重要的。因此，FC200S配有一個標準的自動注射泵，通過它可以創造穩定的、重復的乳化液流動條件，結合 Occhio 開發出的在非稀釋乳液中的模式識別技術，實現液滴，氣泡和泡沫檢測或測量。FC200-IPAC配置標準的注射計量泵，F(xiàn)C200M標準配置計量膜泵。其它攪拌分散或超聲分散裝置可選。

動態干法和濕法粒度粒形分析儀 產品優勢：

l 分析范圍：200nm~1mm

l 可進行顆粒分析，形貌分析及動力學試驗

l 可對顆粒樣品，包括細菌，蛋白質聚集體，微型藻類，病毒骨料，乳劑，泡沫等的顆粒大小和形狀進行分析, 并進行粒子計數，可提供粒度分布，粒形分布，**計數，相對計數（顆粒數/毫升）等數據

l 可以進行顆粒運動軌跡跟蹤和分析，避免重復計算

l 快速、直接測量、統計10000個以上**粒子數

l 采用高分辨靜態濕法圖像分析原理，可以擴展到動態濕法分析

l 鬼影算法可進行透明顆粒檢測

l 無需預知粒子的光學折射率，可直接進行測量

l 特殊細胞蛋白聚集體分析（*小體積100微升）

l 生物技術專用特殊光學臺

l 用戶可視的完整測試過程，圖像式和數據報告式輸出粒子參數的分析結果

粒徑參數（27個）：

l 等效直徑(體積、面積、周長、表面積) : 可換算成激光粒度儀等其它儀器的歸一化粒徑表述

l 內徑：與篩分直徑有正相關，可替代篩分法

l 長度、寬度：與顯微鏡法相關

l 測地直徑、纖維厚度：測量纖維長度和厚度的有效參數

l 骨架長度：是測定厚度不一致的類纖維樣品長度的有效參數（如煙絲）

l Crofton直徑：三維雙曲幾何空間的顆粒直徑

l 柯西-克羅夫頓周長 （Cauchy-Crofton perimeter）

l 凸包周長

l 內徑（**內切圓直徑）

l 勒讓德（Legendre）橢圓長度

l 勒讓德（Legendre）橢圓寬度

l Feret長度

l Feret寬度

l Feret共軛

l 內閾面積（inner threshold area）等

粒形參數：

宏觀形狀描述：

l 橢圓度

l 長寬比

l 延伸度

l 廣度

l 平直度 – 光伏材料銀漿柵線的重要指標

l 緊湊度

介觀形狀描述：

l 球形度

l 圓度

l 圓形度

l 凸度

l 凹度

l 堅固

微觀形狀描述

l 粗糙度

l 鈍度

l 衛星化指數

l 贅生物指數

顏色描述

l 可以判斷不同顏色的混合物比例

l 可以計算樣品顆粒的氧化程度

l 可以區分不同顆粒的性質

操作軟件：

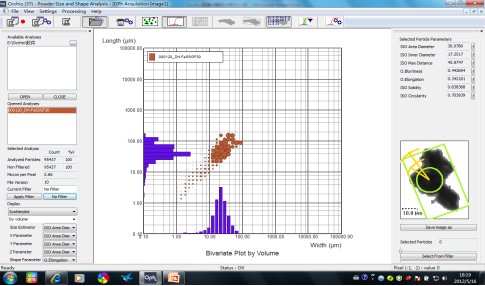

CALLISTO^TM EXPERT（專家級操作分析軟件）：測量的過程中可實時觀測圖像信息并儲存顆粒信息。

從2001年始，歐奇奧發布了全新的系統，可以分析所有的顆粒類型（粉末，懸浮液，乳狀液以及泡沫）。這些新的系統都結合成了現在的全新CALLISTOTM軟件，可以分析粒徑測量，粒形分析以及顆粒計數。現在，以有超過80個粒度和顆粒形貌參數.

1. 全自動：通過軟件全自動調節聚焦,放大倍率等。全自動軟件允許SOP驅動測量,同時實時控制校準,聚焦,放大倍率,計算,測量和顯示參數；

2. 校準：全量程標準粒子板快速自動校準，無需標樣校正

3. 顆粒坐標：每顆顆粒都有一個獨特的X,Y軸坐標參數,這樣可以避免同一顆粒被重復測量；

4. 圖象處理：自動，實時地獨立分割顆粒的原始圖象.可同時記錄和顯示52個參數：

5. 粒度參數：粒度大小，粒度分布，面積直徑， ISO內切圓直徑，平均直徑，周長直徑，內切圓直徑；寬度；長度；橢圓長度；橢圓寬度；ISO**長度等

6. 粒形參數：球形度，長寬比，對稱性，凹凸度，鈍度，圓度，粗糙度，延伸度，橢圓度，橢圓比，偏心率，ISO延伸度，ISO圓形度，實積度，緊湊度，灰度等參數；

7. 數據記錄：全搜索型數據庫.可對多個參數進行全搜索；

8. 標準操作程序：樣品可以通過手動或SOP測量.只需按一個鍵就可以全自動地完成測量包括自動設定和調整聚焦,放大倍率,光強度,測量參數,計算參數和顯示；

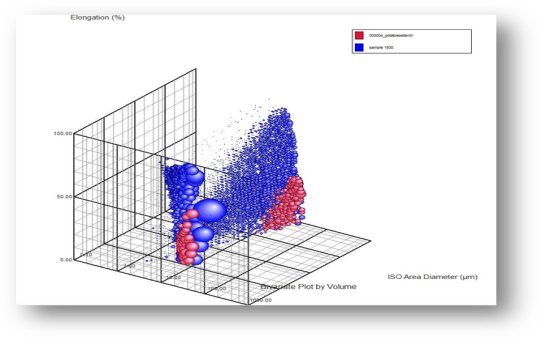

9. 散點圖：可以得到粒徑參數對粒形數據的分布圖。根據操作者所選的粒徑分級，所有的圖都和顆粒一致，操作者也可以在圖中點擊讓所點顆粒可視化。

10. 顯微鏡模式：顯示在散點圖或現場圖片中所選擇顆粒的參數和圖像。操作者可以在Bitmap格式下單獨保存圖片。

11. （粒徑&粒形，趨勢圖，EXCEL輸出，與篩法相關性....）

應用領域：

建材、化工、冶金、能源、食品、電子、地質、**、航空航天、機械、高校、實驗室,研究機構等

客戶案例：

云南煙草研究院工業所理化室

中國科學院過程工程研究所

中石化長嶺催化劑廠

中南大學

南京林業大學

福建中醫藥研究院

中國計量院

石河子大學

上海中醫藥大學

上海煙草集團公司

復旦大學

中科院國家天文臺

山東科技大學

甘肅404所

廣西中煙工業有限公司

貝卡爾特亞洲研發中心

中國造紙和紙漿研究院制漿造紙國際工程實驗室

分析報告：

見附件FC200測試報告

售后服務：

應用支持中心：在北京設有應用支持中心和應用實驗室。負責用戶培訓及應用支持，做到對用戶的問題24小時即時響應。

層次一： 經過多次培訓的分布于各辦事處的專職銷售及市場工程師和產品專家同時負責用戶的基本應用問題解答及儀器狀態的判斷。

層次二：設于北京技術服務中心及應用實驗室的工程師負責儀器的安裝、維修及用戶培訓，做到對用戶的問題24小時即時響應。

層次三：公司專家每年訪問中國，幫助中國用戶解決疑難問題。

層次四：公司專家求助熱線提供每天18小時的全球服務，答疑解惑。

1.儀器的安裝，調試:

儀器到達用戶使用現場后，由廠方從北京，上海或廣州派出工程師進行安裝，調試工作。

2.儀器的驗收: 安裝調試完畢后，用標準物質或指定樣品進行驗收。

3.應用培訓:

在儀器安裝，驗收完成后，由賣方對用戶人員進行現場培訓，使用戶能進行獨立的上機操作。

4.維修服務：

1.保質期為儀器驗收之后12個月。

2.在接到用戶報修后，24小時響應；若確認儀器故障，48小時內工程師到現場進行維修。

3.公司將及時提供儀器軟件的免費升級。
