細粉塵測量設備Fidas?200 E

通過 EEN 16450認證的細粉塵氣溶膠光譜儀，可同時測量PM2.5和PM10，并具有單獨傳感器，可安裝于現有天花板。

?    根據新的EN要求（EN 15267）獲得型式認可和認證
?    傳感器單元和控制單元分離，安裝靈活性高
?    連續和同時實時測量多個PM值
?    有關顆粒數濃度和粒度分布的更多信息
?    可調時間分辨率從1分鐘開始
?    光源：高穩定性，長壽命的LED
?    長使用壽命
?    低維護
?    可以在現場進行外部校驗
?    直觀且易于操作
?    功能可靠，數據可用性極高（> 99％）
?    2臺泵并聯運行，冗余配置可提高運行安全性
?    連續監視狀態，以及在線監視校準
?    輕松進行遠程監控，維護和控制
?    通過Palas服務器云區域進行全球數據檢索
?    無放射性物質
?    沒有消耗品
?    低能耗
?    減少您的運營費用

Fidas?200 E是專門為管制空氣污染而開發的氣溶膠光譜儀。它可以連續分析環境空氣中存在的細粉塵顆粒，測量尺寸范圍為180 nm – 18 μm，并同時計算PM10和PM2.5排放值，以通過法律進行監控。同時計算并記錄PM1，PM4，PMtot，顆粒數濃度Cn和粒度分布。因此，它僅通過計數、單顆粒測量原理即可提供有關細塵顆粒的全面信息。

此處顯示的版本Fidas?200 E包括一個19英寸機架安裝設備和一個單獨的傳感器（連接距離3 m，可根據請求提供其他長度），用于安裝在空調監控站（溫度范圍5 – 40°C）。單獨的傳感器鎖定在氣溶膠采樣管的下端，極大地方便在現有吊頂壓蓋站點安裝。Fidas?200 E的變體型號是基本型Fidas200?和Fidas?200 S，專為室外安裝而設計（包括不銹鋼柜）。

Fidas?200 E及其功能相同的變體型號Fidas?200和Fidas?200S是目前少有的一種光學單顆粒測量設備，設備根據VDI 4202-1，VDI標準4203-3，EN 12341，EN 14907，EN 16450和歐盟等效性指南GDE同時監控PM10和PM2.5，并通過EN 15267-1和-2標準認證。 Fidas?200 E的型式認可聲明首先在2016年3月14日B7的德國聯邦公報B7的第V章通知6中發布。TüVRheinland和德國聯邦環保局根據EN 15267發布的產品合格證書（第4頁列出的Fidas?200 E版本以及TüVRheinland編制的Fidas?200 S版本測量系統測試報告已在網上發布。

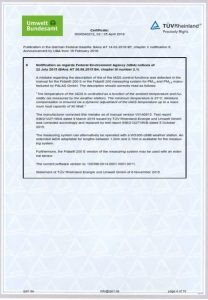

圖1：EN 15267證書，第4頁，適用于Fidas?200 E

除此之外，F(xiàn)idas?200以及Fidas?200E和Fidas?200S還在英國獲得型式認可和認證（Defra認證），符合“ CAMS的MCERTS性能標準”和“英國顆粒物的MCERTS” 的要求。相應的MCERTS / DEFRA批準證書以及測試報告可公開獲得.

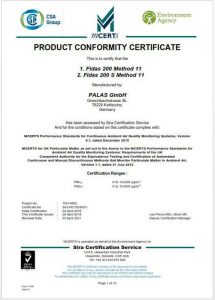

圖2：Fidas?200獲得MCERTS / DEFRA認證

Fidas?200 E利用成熟的單顆粒光散射尺寸分析原理，并配備高強度（dp，min = 180 nm）、高度穩定的光輸出和長壽命的LED光源。可以使用單分散測試氣溶膠驗證儀器的校準結果，并在必要時隨時方便、快捷地進行調整，即使在現場安裝時也是如此。

Fidas?200 E的采樣系統以大約0.3 m3 / h的體積流量運行。它配備符合VDI 2119-4標準的Sigma-2采樣頭，即使在強風條件下也可以進行代表性采樣；還設有一條干燥線，可以防止凝結引起測量誤差。干燥線（智能氣溶膠干燥系統– IADS）是根據環境空氣溫度、壓力和相對濕度來控制的。這些數據由氣象站提供；可選地，還可以提供風速、風向和降水量數據。采樣系統中集成用于圓形平面過濾器（直徑47毫米）的過濾器支架，從而可以（舉例來說）隨后對氣溶膠成分進行化學分析。

Fidas?200 E提供多種通訊選項，允許對系統進行全面的遠程控制和維護，并且可以通過Palas.de進行在線數據訪問。與系統一起提供的軟件提供用于評估（例如，全面的統計和平均）和測量數據輸出的通用選項。

實際的氣溶膠傳感器是一種光學氣溶膠光譜儀，它使用Lorenz-Mie單個粒子的散射光分析來確定粒徑。單個顆粒移動通過光學差異化的測量空間，該測量空間被白光均勻照射。每個粒子都會產生以85°至95°的角度檢測到的散射光脈沖。基于散射光脈沖的數量來測量粒子數。散射光脈沖水平是粒度直徑度量結果。

精密的光學器件、使用的多色LED的高光輸出以及使用對數A/D轉換的強大信號處理電子設備，可檢測直徑低至180 nm的顆粒。例如，特別是在道路附近，檢測高濃度小顆粒是非常重要的。圖3顯示小顆粒尺寸檢測限制的影響，并且與300nm檢測下限的系統進行比較。

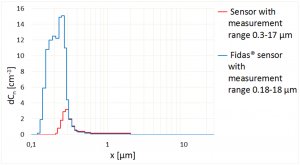

圖3：尺寸范圍為0.18 – 18 μm的Fidas?細粉塵測量系統具有更高的靈敏度

粒度分析儀的分類精度和分辨率越高，就可以更準確地確定粒度分布。 Fidas?200 E光源具有明確的校準曲線，因此具有非常高的粒徑分辨率和分類精度。 Fidas?傳感器的測量體積使用T孔技術，在光學上進行準確定界，該技術可確定顆粒尺寸而不會出現邊界帶錯誤，從而有助于提高尺寸確定精度。強大的數字信號處理功能可以識別并補償一致的讀數（由多個粒子的同時存在引起）。

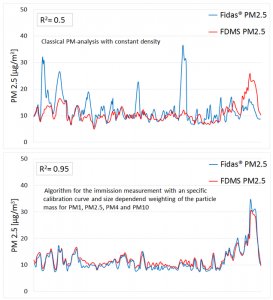

圖4：將粒度分布數據轉換為PM值的算法比較

為了從測量數據中計算質量或質量分?jǐn)?shù)，使用（但取決于粒度）轉換因子處理粒度分布（請參見圖5）。這考慮到，取決于顆粒大小，環境氣溶膠由來自不同來源（例如燃燒氣溶膠、輪胎磨損、花粉）的顆粒組成。質量分?jǐn)?shù)，例如PM10，通過將相關的分離曲線（請參閱EN 481）應用于粒度分布數據來確定。即使光學測量技術間接確定顆粒質量（等效方法），在任何情況下都無法保證與重量分析結果完全相同，但是在處理測量數據時所使用的經驗知識確保與標準參考方法具有良好的相關性（參見圖5），如型式認可測試中所示。

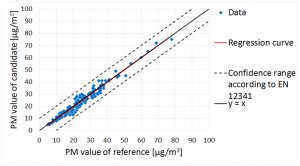

圖5：《適用性測試過程中的Fidas?200 S和Fidas?200測量系統補充測試報告》中的Fidas?200 S的PM10參考當量功能與參考小型過濾器的比較Palas?GmbH用于懸浮顆粒物PM10和PM2.5的組件，TüV報告號：936/21227195 / B“。

可以將多個分離曲線同時應用于相同的尺寸分布數據，從而允許同時計算和輸出數據，例如PM10和PM2.5數據以及其他質量分?jǐn)?shù)。
