HUMY3000
直接聯系
介可視（北京）機電技術有限公司
德國
面議
介可視
HUMY3000
1554
概述：
德國MuTec(莫特)在線水分儀是在80年代歐洲早期開發出來的濕度測量產品，用戶已遍布世界各地。MuTec在線濕度測量系統經歷了30多年的不斷進步，由**代的HUMY1OOO系列產品發展到目前的HUMY3000系列產品。
HUMY3000在線水分檢測系統代表了當今水分檢測技術的創新科技，它采用高頻電容技術測量物質中的核心水分和表面水分含量。
MuTec濕度測量系統已經成功的應用到許多工藝過程當中，具體包括：煤炭、糖、煙草、糧食、麥芽、面粉、沙子、刨花、干燥食品、肥料、顏料、塑料顆粒、工藝環節的添加補充材料、造紙、建筑或食品工業等。特別適合于安裝到皮帶輸送機、螺旋給料機、科倉、漏斗和輸送管道上，也可對批量生產過程進行在線濕度測量。粉塵防爆,粉體防爆,粉塵爆炸.
技術優勢：
● 精度高達 0.1%, *大 0.02%( 針對不同工況 )；
● 傳感器具有很高的耐磨性、耐腐蝕性和抗震性；
● 測量速度快，響應時間約 1 秒；
● 無需實驗室樣品，在線核心水分測量；
● 傳感器結構堅固耐用，可保證長期可靠工作；
● 靈敏度的可選擇性非常高；
● 傳感器安裝方式非常靈活；
● 提高產品質量，適合于自動增濕或烘干；
● 具有溫度自動補償功能；
● 所有功能操作都十分方便；
● 監測系統具有一體式數據記錄裝置；
● 免維護設計。
 | 根據不同的物料和它的屬性，傳感器探頭可達到約l50mm *200mm 測量深度。產品的總水分即該物料的核心水分以及表面水分，將被測量分析。優于光學原理的測量物料的表層水分，有時表層水分并不是真實值。傳感器具有較高的穿透性，所以物料表面堆積的污物是不影響測量的。

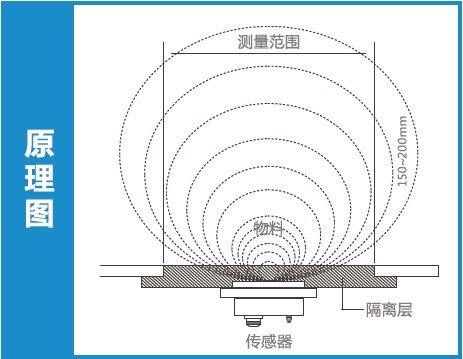

每種物料的介電常數或相對介電常數的變化，這是重要的測量原理(MuTec高頻電容)。為了更好地理解工作原理，下面是一個非常簡單的解釋： 水的相對介電常數εr=80左右，大部分其他材料約為針=1-10左右。例如，沙礫εr 值在3-4之間。這意味著，有一個大的可測量的差異，水(80)和被測量(1-10) 的物料的相對介電常數εr。 根據這種差異可以直接測量相關物料的水分值。然后以質量百分比的物料水分含量作為一個值的標準信號(0-20mA 或0-1OVDC) 的形式輸出。
換句話說：越多的水或濕氣包含在物料中，其相對介電常數εr的值就越接近80。
|

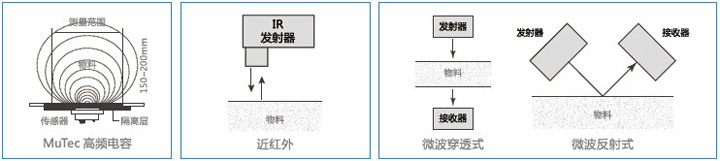

幾種原理對比示意圖：
幾種原理對比：
MuTec 高頻電容原理 | 近紅外測量原理 | 微波測量原理 | |
測量響應時間 | 約1 秒 | 10-20 秒 | 5-10 秒 |
表面水分檢測 | 是 | 是 | 是 |
內部水分檢測 | 是 | 否 | 是 |
測量精度 | 0.1%，可達 0.02%（內部水分） | 0.5%（表面水分） | 0.5%（內部水分） |
表水和內水不一時 | 真實水分 | 假水分 | 不穩定 |
螺旋給料機安裝 | 是 | 否 | 否 |
輸送管道上安裝 | 是 | 否 | 否 |
皮帶機上安裝 | 是 | 是 | 是 |
其他特殊安裝 | 是 | 否 | 否 |
震動影響 | 否 | 是 | 是 |
測量金屬 | 是（除導磁性物質以外） | 是 | 否 |
溫度變化影響 | 否（帶溫度補償） | 是 | 是 |
物料顏色影響 | 否 | 是 | 否 |
配方比例變化影響 | 否 | 是 | 是 |
顆粒＞ 3mm 是否可以檢測 | 是 | 否 | 是 |
物料高度變化的影響 | 否 | 是 | 是 |
外界干擾 | 否 | 是 ( 粉塵、水汽等 ) | 是 ( 強磁場、電磁波等 ) |
線性漂移 | 否 | 是 | 是 |
設備維護 | 免維護 | 是 | 是 |
主機技術數據:
結構 E | 19“- 插入式 3HE / 42 TE，重量約 2,000g。 |
結構 T | 臺裝式外殼 B236 x H132 x T330mm，重量約4,500g。 |
結構 F | 現場 -/ 壁裝外殼， B265 x H240 x T250mm, 重量約 6,500g，帶觀察門，IP65。 |
指示 | 1/4 VGA-LC- 顯示器 100 x 77mm，320 x 240 像素。適用于模擬信號和數字信號測量顯示。 |
顯示器 | 日期、時間、產品類 型、溫 度、殘值、濕 度或脫 水物質的值、設置報警值、模擬棒圖顯示、指針、測量值偏差寬度（包 括測量值偏差寬度的增強顯示、數字指示和限值及軟鍵的說明）。 |
濕度測量范圍 | 0,000 - 0,100%，MAX可達 0,0 - 100%，小數點后 1-，2- 或 3 位數字。 |
溫度測量范圍 | MIX：0-5℃； MAX：0-120℃。 |
精度 | 可達 0,02 %，符合所有測量的物料要求。 |
濾波時間 | 0-999 秒 |
存儲器 | 用戶存儲器，適合于存儲 24 種不同產品的參數。 |
數據記錄儀 | 可存儲多達 10 年的歷史記錄值，實時時鐘用于測量記錄的保存。 |
模擬輸出 | 產品濕度測量值：0/4-20/22mA 或 20/22-0/4mA（負載 750Ω），0/2-10/11V 或 10/11-0/2V； 產品溫度測量值：0/4-20/22mA 或 20/22-0/4mA（負載 750Ω），0/2-10/11V 或 10/11-0/2V。 |
模擬輸入 | mA- 及 PT 100- 輸入 |
數字輸出 | 1. 繼電器輸出：每個小/大報警繼電器的常開和常閉觸點。開關電壓：125V AC 110V DC；開關電流：可達高 1.5A； |
數字輸入 | 2x 電氣隔離，控制電壓：8-36V DC，控制電流：2-14mA。 |
接口 | 標準 RS232 和 RS485 |
電源 | 供電電路 1:230V AC 或 115V AC（50-60Hz），-15% 到 10%； 供電電路 2（備用）：24V DC 或 24V AC（50-60Hz），±25%。 |
傳感器技術數據:
濕度傳感器 | FMS 400 K 測量表面 PTFE |
防護等級 | IP67， 符合 EN 60529。 |
連 接 | 4- 線制 |
電 纜 | 0.25~0.5mm；*長 1200 米 X0.75mm |
工藝溫度 | -10℃~90℃（特殊定制高溫型：180℃） |
帶冷卻存放溫度 | -10 ~ 80℃ |
響應時間 | 1 秒 |
功率消耗 | 0.4 瓦 |
信 號 | RS485 |
負載壓力 | 6Bar |
外 殼 | 不銹鋼 1.4307 |
重 量 | 1,000g |
防爆 | 適用于區域類型20和類型0的( 歐盟防爆認證) |
提 示：我們也可以生產特殊的傳感器用于實現準確的水分測量系統HUMY3000。
應用領域：
● 食品和半奢侈品：糧食、給養、面粉、大豆、麥芽、油菜籽、玉米、扁豆、面條、菜 豆制品、糖、甜菜糖化、甜菜薄片、糖果、谷物淀粉、咖啡原料、食品加工材料、魚粉、干燥食品、馬鈴薯制品、馬鈴薯粉、碎屑、薄片、調味粉、奶粉、香料、堅果等；
● 建筑材料：砂 / 礫石英粉末、沙、磚 ( 原料 )、陶瓷 ( 原料 )、 灰漿等；
● 化工和制藥：粉末、顆粒、片劑、丸劑、薄片化肥、磷酸鹽、鹽、鉀肥、洗衣粉、聚苯乙烯、泡沫塑料、合成材料、PVC、丙烯基顏料等；
● 回收：生物質、污泥、堆肥等；
● 其它：木工刨花、木屑、木粉、電石渣、煤炭、焦炭、煤粉、煙 絲、煙葉、鑄沙、玻璃、陶瓷等。
德國MuTec在線固體水分儀螺旋給料機上的應用
將濕度傳感器安裝在螺旋傳送機上是非常合適的，因為被測物料被螺旋葉片連續不斷的導向傳感器，且物料相對均勻一致。濕度傳感器須安裝在螺旋傳送機的下面。
德國MuTec在線固體水分儀安裝在螺旋輸送機上的優勢
1. 相對于其他安裝位置測量效果*，物料流態相對穩定，測量數據更具有代表性；
2. 輸出測量水分值的同時能夠監測物料溫度，控制物料烘干或加濕；
3. 測量不受金屬旋轉葉片的影響，不受粉塵、震動的影響，工作可靠性極高；
4. 被測物料密度需保持相對穩定，螓旋給料機下部20-40。的位置安裝*；
5. 兔維護設計。

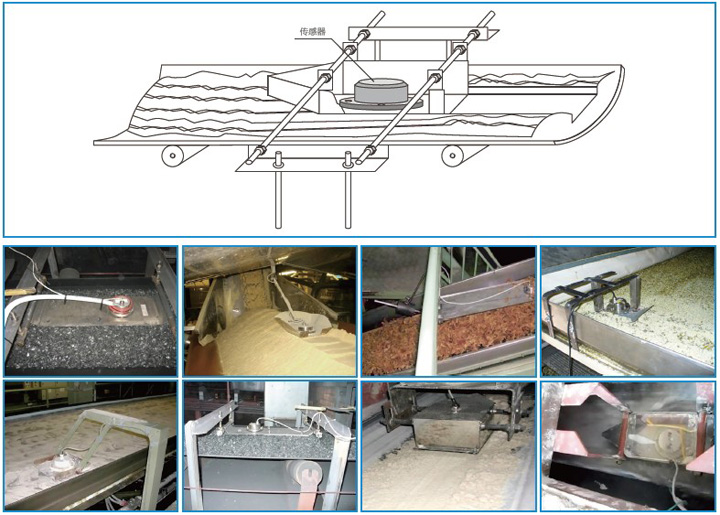

德國MuTec在線固體水分儀皮帶輸送機上的應用
HUMY3000設計用于生產線上連續濕度測量。準確測量散裝物料濕度的先決條件是選擇正確的位置安裝濕度傳感器。須保證被測量的物料充分接觸傳感器測量面，且物料厚度盡可能一致。

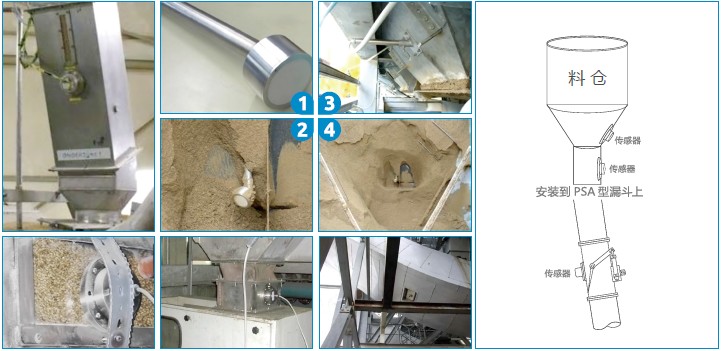

德國MuTec在線固體水分儀管道輸送與料倉上的應用

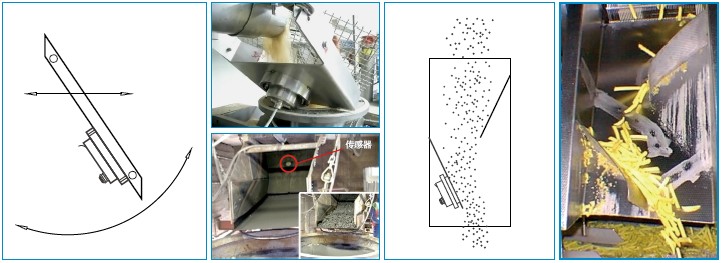

德國MuTec在線濕度儀溜槽過程濕度測量的應用

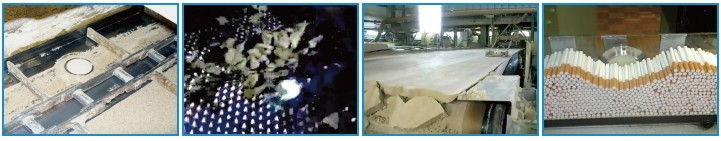

德國MuTec在線濕度儀的特殊應用

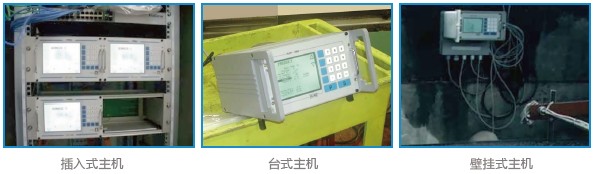

德國MuTec水分儀現場主機的應用
