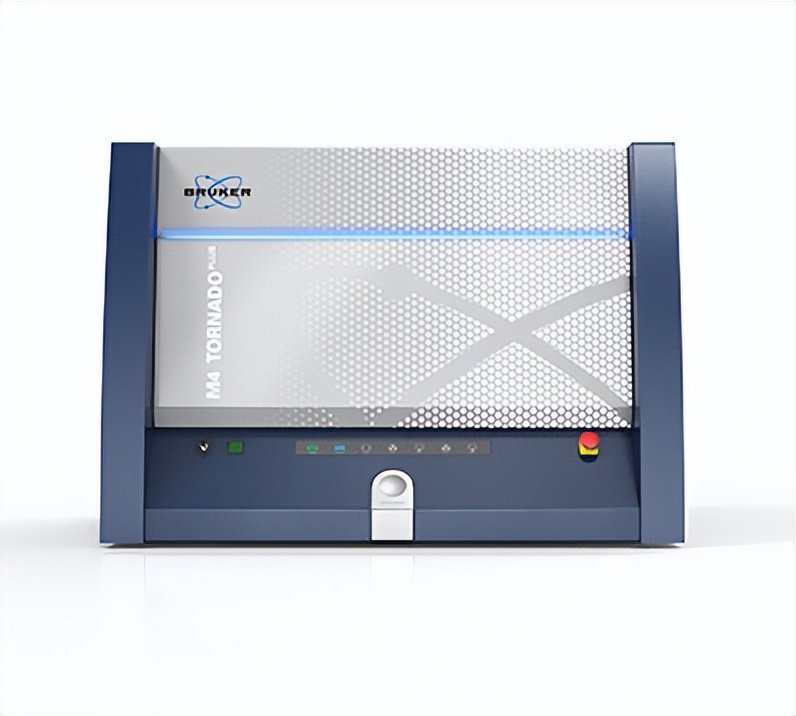

產品品牌：Bruker

產品型號：M4 TORNADO PLUS

產品描述：M4 TORNADO微區X射線熒光成像光譜儀PLUS是能夠檢測出C（6）-Am（95）間元素的微區X射線熒光成像光譜儀。

M4 TORNADOPLUS - 微區X射線熒光成像的新紀元

M4 TORNADO微區X射線熒光成像光譜儀PLUS能夠檢測出C（6）-Am（95）間元素的微區X射線熒光成像光譜儀。

作為微區X射線熒光成像光譜儀M4TORNADO系列的新產品，M4 TORNADO^PLUS又增添了功能，例如孔徑管理系統，高通量脈沖處理器以及快速靈活更換的樣品臺。

更輕、更快、更深

M4 TORNADO^PLUS采用輕元素窗口的大面積硅漂移探測器（SDD）實現對輕元素碳的檢測，高通量脈沖采樣，BRUKER孔徑管理系統（AMS）可以獲取大景深，對表面不平整樣品分析具有優勢。

輕元素檢測

M4 TORNADO^PLUS能夠檢測分析輕質元素碳的微區X射線熒光成像光譜儀，具備兩個具有輕元素窗口的大面積硅漂移探測器和一個優化的Rh靶X射線光管。

與普通微區X射線熒光成像光譜儀不同，M4 TORNADO^PLUS在不影響較高能量范圍內元素靈敏度的前提下，還可以檢測原子數小于11的元素（Z＜11），例如氟（F）、氧（O）、氮（N）和碳（C）。

隨著功能性的增強，M4 TORNADO^PLUS應用也正在開發和拓展中，例如地質學、礦物學、生物學、聚合物研究或半導體行業等方向。

應用實例-螢石和方解石的區分

螢石（CaF₂）和方解石（CaCO₃）都是以鈣為主要成分的礦物。它們的區別在于分別存在輕質元素氟（F），氧（O），碳（C）；由于普通微區X射線熒光成像光譜儀檢測不到Z＜11(Na）的元素，無法區分這兩種礦物，所以螢石和方解石的光譜圖上都只會顯示Ca元素譜線。

利用輕元素探測器，M4 TORNADO^PLUS可以檢測氟（F）、氧(O)和碳(C)，從而鑒別這兩種礦物。

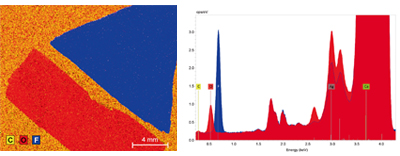

圖：鑒別螢石與方解石

左：方解石（紅）和螢石（藍）的元素分布圖；圖像尺寸：20×12mm²；掃描分辨率：800×460pixels

右：螢石（藍）和方解石（紅）的輕質元素光譜圖。

應用實例-電路板

由于AMS的場深度深，如圖所示電路板的X射線圖像獲得更多的細節。此外，由于激發X射線光子的入口和出口角度減小，光束能量依賴性變得不那么明顯。

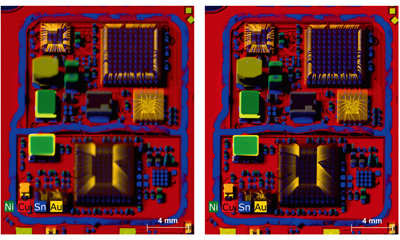

圖：具備AMS與不具備AMS的電路板元素分布圖

左圖: 標準多導毛細管聚焦在電路板上，元件的高點失焦，顯得模糊。

右圖: AMS系統加載下圖像顯示高景深，組件聚焦在更大的景深范圍內。
