工作原理：
NF系列惰性氣體保護氣流分級機是針對易燃易爆、易氧化等特種物料的分級需求而開發的一種利用惰性氣體或不燃氣體（氮氣、氬氣、二氧化炭等）循環保護的閉式超微分級系統。系統在抽真空后輸入氮氣，當分級系統中氧含量達到要求的標值后，循環風把物料輸送到分級腔內；分級轉子產生的離心力，把粗顆粒反彈至腔體內壁，失速下落，同時細粉穿過分級輪葉片間隙，進入旋風收集器或者直接進入除塵器，從而到達了粗細物料分離的目的。粗顆粒夾帶部分細顆粒撞壁后失去速度，沿筒壁下降至二次風口處，經二次風的強烈淘洗分散作用，使粗細顆粒進一步分離，細顆粒上升至分級區二次分級，粗顆粒下降至卸料口處排出，渦輪式氣流分級機可與多級氣流分級機串聯，并于旋風分離器、除塵器、引風機以及氮氣源組成一套氮氣分級系統。
部分物料應用實例：
行業 | 物料 | 產品粒度 | 設備選型 |
| 有色 金屬 | 白銀 | ||
| 還原鐵粉 | 200~1000目 | ACM/FW | |
| 錫粉 | 30μm | FW | |
| 鋅粉 | 45~10μm | FL | |
| 鈷粉 | D50 3.5μm | MQW | |
| 鎳粉 | D50 10μm | MQW | |
| 鋁粉 | 75~15μm | FL | |
| 合金粉末 | 200~500目 | FW | |
| 釹鐵硼 | D90 10μm | MQW | |
| 化工 | 危險粉末 | 100~15μm | ACM/MQW |
| 醫藥 | 化藥粉 | 45~5μm | MQW/MQP |

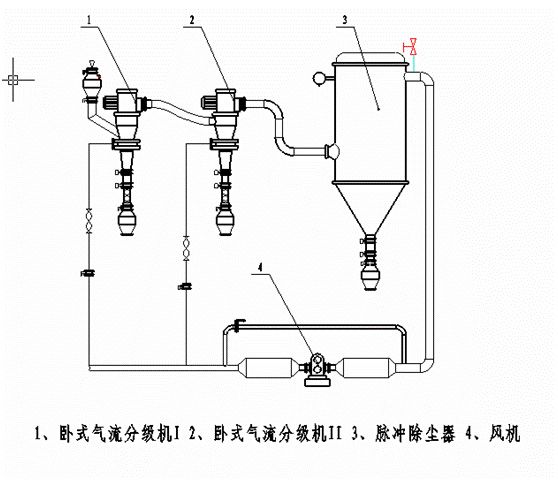

惰性氣體保護氣流分級機工藝流程圖：
惰性氣體保護氣流分級機技術參數：
參數/型號 | NF200 | NF280 | NF400 | NF520 | NF630 | NF800 |
| 處理量kg/h | 10～100 | 20～200 | 50～500 | 100～1500 | 200～2000 | 400～4000 |
| 產品粒徑d97:um | 2～45 | 2～45 | 2～45 | 3～45 | 3～45 | 4～45 |
| 分級效率 % | 60～80 | 60～80 | 60～80 | 60～80 | 60～80 | 60～80 |
| 裝機功率kw | 7～11 | 15～19 | 21～28 | 23～30 | 52～60 | 67～77 |
