·產品概述·
離心鼓風機是長沙鼓風機廠有限責任公司與西安交通大學合作并吸收國內外**技術開發而成，包括多級低速離心鼓風機、單級低速離心鼓風機和單級高速離心鼓風機等產品，共3個基本系列、上百種派生機型。流量50～2000m3/min，升壓10～150kPa。
● C系列多級低速離心鼓風機
流量50～1000m3/min，升壓19.6～150kPa。單吸入、雙支承、多級結構。該系列離心鼓風機可廣泛應用于水處理曝氣、電廠脫硫氧化、冶煉爐、洗煤廠、礦山浮選、化工造氣、真空領域等；另外，通過結構的適當變化，亦可用于輸送煤氣、沼氣等其它特殊氣體。
派生機型
由上述基本系列產品，可以派生出下列多種用途離心鼓風機：
●污水處理鼓風機流量50～600m3/min升壓49.0～98kPa
●脫硫氧化鼓風機流量60～800m3/min升壓49.0～150kPa
●二氧化硫鼓風機流量200～2000m3/min升壓26.4～53.9kPa
●造氣爐鼓風機流量300～1500m3/min升壓23.5～34.3kPa
●化鐵爐鼓風機流量50～350m3/min升壓9.8～29.4kPa
●冶煉高爐鼓風機流量100～1000m3/min升壓49.0～150kPa
●煤氣鼓風機流量100～1250m3/min升壓19.6～53.9kPa
●浮選、洗煤鼓風機流量50～500m3/min升壓19.6～68.6kPa
·產品選型·

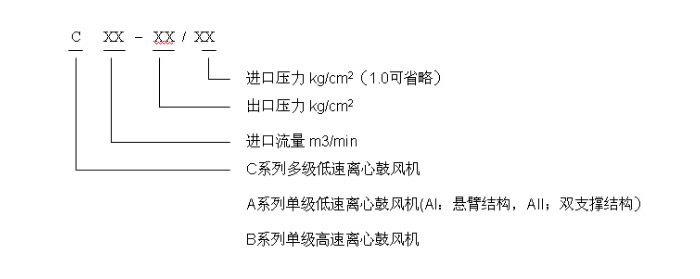

型號說明
例如：
C300–1.7/1.0 表示在溫度20℃，進口壓力1.0kgf/cm2（98kPa）相對濕度50%的進氣條件下，進口流量為300 m3/min，出口壓力1.7kgf/cm2（升壓68.6kPa）的多級離心鼓風機。

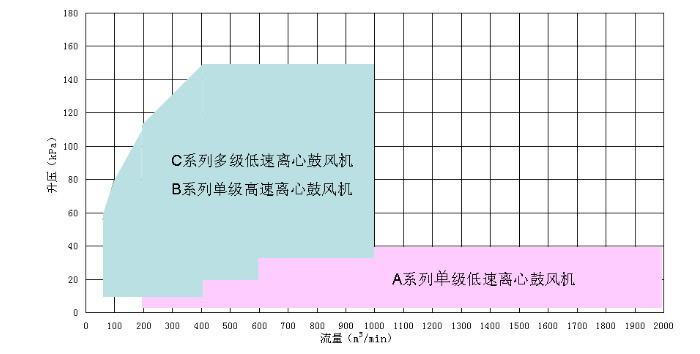

系列型譜圖
由圖表所示流量和壓力可初步確定離心鼓風機的性能范圍，然后綜合其他技術條件和要求，由專業技術人員具體選型。
選型要素
● 技術條件
輸送介質、進氣狀況、流量、升壓（或排氣壓力），環境條件等。
● 選型計算
當介質為空氣、進氣狀況及環境條件與規定吸入狀態相符，則可根據流量、升壓或排氣壓力在本樣本中進行直接選取。
若介質、進氣狀況及環境條件與規定吸入狀態不符（如溫度或密度差異較大）應對選型參數進行核算和修正
（1） 環境溫度
鼓風機設計溫度為20℃。對曝氣鼓風機，進氣溫度每升高1℃，排氣壓力下降0.002kgf/cm2.夏季溫度為40℃時，排氣壓力大約下降0.04kgf/cm2。
（2） 海拔高度
鼓風機進氣壓力（設計值）為1.0kgf/cm2。當海拔高度較大時，應根據當地大氣壓對鼓風機進氣流量和排氣壓力進行修正，以保證其正常運行。
（3） 標準流量與進氣流量換算
如鼓風機在標準狀態（0℃，1.033kgf/cm2）下的流量為QN，其實際進氣狀態（ts,Ps）下的流量為：
Qs=( ts+273)/273×1.033/ Ps×QN
ts: 進氣溫度，℃
Ps: 進氣壓力，kgf/cm2
（4） 常用壓力單位的換算
9.8kPa=0.1 kgf/cm2=1000mmH2O=98mbar=0.0967atm=73.5mmHg
產品介紹·
C系列多級低速離心鼓風機
● 多級離心鼓風機特點
◎ 先進的空氣動力學設計，葉輪工作效率高。
◎ 機殼采用水平剖分焊接結構，結構簡單，重量輕。
◎ 性能曲線平坦，性能易于調節。
◎ 結構先進合理，易損件減少，操作、維護方便。
● 多級離心鼓風機典型數據表
