Y5-48
直接聯系
湖南湘鼓鼓風機制造有限公司
湖南益陽
1萬元以下
湖南湘鼓
Y5-48
5799
12

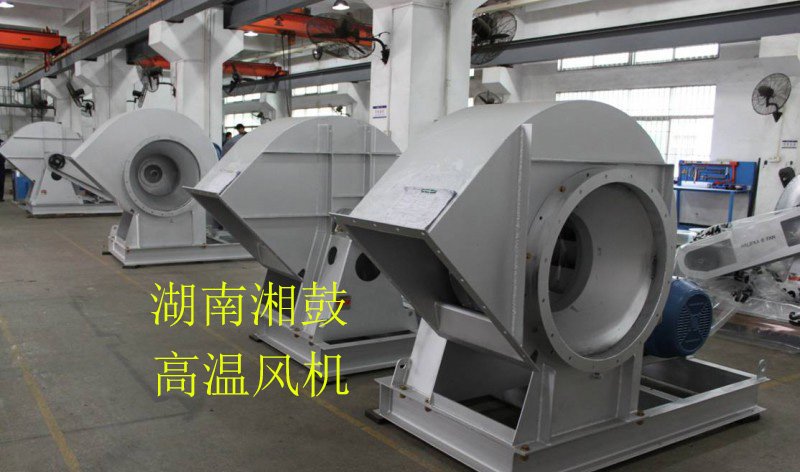

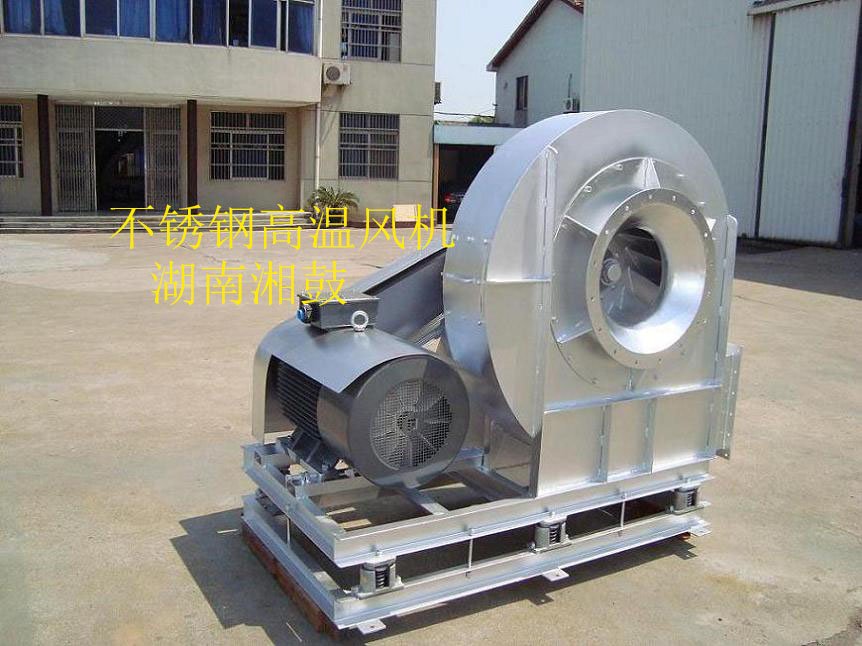

Y5-48高溫風機，用304不銹鋼，310S不銹鋼，316L不銹鋼，321不銹鋼，430不銹鋼制作完成，耐高溫氣體300-1000度
304不銹鋼，310S不銹鋼，316L不銹鋼，321不銹鋼，430不銹鋼制作完成高溫氣體300-1000度的輸送
高溫循環氣體的輸送
一、Y5-47、Y5-48高溫風機-概述
Y5-47、Y5-48高溫風機，是為適應燃用各種煤質并配有除塵裝置的工業鍋爐（1～20T/h）而聯合設計的，全壓效率達89.5%的新系列引風機，凡進氣條件相當，性能又相適應者均可選用，但氣體溫度不得超過250℃。
二、 Y5-47、Y5-48高溫風機-特點
當前工業鍋爐系列較多,燃用煤質優劣懸殊,配用的除塵器阻力不一,所需的引風機的風量、風壓差異較大，為適應上述情況，考慮到風機的經濟性，除配20噸鍋爐的引風機所需功率較大，而用(D式)聯軸器直聯傳動外，其余均采用三角帶(C式)傳動，不僅能以一個機號采用不同轉速來滿足同一噸位鍋爐配置種類除塵器的要求，減少了風機的系列和機號
三、Y5-47、Y5-48型鍋爐風機-型式和結構
⒈ 引風機制成單吸入，機號有№4、5、6、8、9、12、12.4七種。
⒉ 引風機又可制成順時針旋轉或逆時針旋轉兩種型式。從電動機一端正視，葉輪工作時順時針旋轉稱為順時針旋轉風機，以";順";表示；逆時針旋轉稱為逆時針旋轉風機，以";逆";表示。
⒊ 風機的出風口位置以機殼的出風口角度表示。";順";和";逆";均可制成0°、90°和180°三種角度。
風機由葉輪、機殼、進風口、傳動組、及調節門等部分組成。
Y5-47II型高效低噪音鍋爐離心引風機
1．用途
Y5-47II'型鍋爐離心引風機適用于燃用各種煤質并配有消煙除塵裝置的02~20t/h鍋爐，凡進氣條件相當，性能又相適應者，均可采用。但溫度不得超過250℃；
2、形式及特點
(1)形式
1)引風機制成單吸入，機號有No3.15，4，5，6，7，8．9，10，11，12，12.4十一種。
2)引風機可制成左旋轉或右旋轉兩種形式。從傳動組一端正視風機，如葉轉順時針旋轉稱為右旋轉，以“右”表示。逆時針旋轉稱為左旋轉．以“左”表示。
3)風機的出風口位置以機殼的出風口角度表示。“左”“右”均制成0°、90°、180°三種角度。

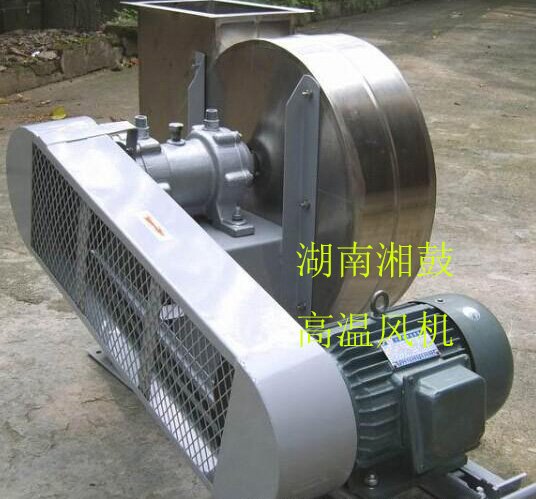

4)風機的傳動方式為C式，D式，電動機與風機聯接分別采用帶輪傳動和彈性聯軸器直接傳動。
(2)特點
Y5-47II型風機是在原Y5-47型風機基礎上的改進產品，該風機工況點的全壓內效率為85.6％，噪音指標(A聲級)為12.5dB．
Y5-47II型風機是在原Y5-47型風機相比較，由于進行了一系列改進，使噪聲值有顯著降低，為了更好地滿足鍋爐配套的要求新增加了No.3.15C(配0.2-0.5t／h鍋爐)！4D(配0.7-1t／h鍋爐)！5D(2t／h鍋爐)！6D(配4t／h鍋爐)！7C(配4t／h，6t／h鍋爐)！10D(配6t／h鍋爐)！11D(配10t／h鍋爐)共7種1l號。
在當前工業鍋爐系列型號較多，燃用煤質優質懸殊，配用的除塵器及安裝管道阻力不一，所需的引風機的風量，風壓差異較大，為適用上述情況，考慮到風機的經濟性及運轉平穩可靠性，該風機采用D式，C式兩種傳動方式(即聯軸器與V帶傳動)其中0.7~20t／h的鍋爐均有D式傳動的引風機與之匹配，0.2～10t／h的鍋爐均有C式傳動的引風機與之匹配，對于V帶傳帶使用單位可根據實際情況自行變換主軸轉速來獲得較理想的風量，風壓。
3、結構特點
該風機主要由葉輪、機殼，進風口，傳動組和調節門等部分組成；
(1)葉輪有12片材料為Q345（16Mn)的后傾平板葉片，焊接于弧錐形輪蓋與平板形的輪盤中間，經過平衡校正。因此，運轉平穩，有較高的強度和耐磨性，使用壽命較長。
(2機殼用鋼板焊接成蝸形殼體．從No .8以上“左”“右”轉通用。
(3)傳動組的主軸由優質鋼制成采用球軸承(No.3.15-7采用低噪聲型軸承)，二只并列的軸承座，用2號的鈣鈉基潤滑脂和風葉自冷，結構簡單。
