ATEX/IECEX認證防爆空調
概述
BYTF-□FR防爆空調空調機（以下簡稱空調機），是根據IEC60079-0：2011、IEC60079-1：2014、IEC
60079-2:
2014、IEC60079-11：2011、IEC60079-18：2014、ISO/IEC80079-36：2016、 ISO/IEC80079-37：2016的規定制成防爆結構防爆標志為Ex
dbibmbpx IIB T4 Gb。
空調機具有防爆性能可靠、結構緊湊、操作方便、外形美觀等特點，采用全封閉渦旋式壓縮機，空調機性能穩定可靠。用于石油、化工、醫藥等行業有易燃易爆氣體的儀表控制室、實驗室、計量室、分析房等劃定危險區域?yàn)?區、2區的場所。空調機外殼材料為不銹鋼。
1.2 防爆形式
空調機的防爆標志：Ex dbibmbpx ⅡB T4 Gb
1.3 技術參數
| 表1防爆空調機技術參數 | ||
| 名 稱 | 防爆空調機 | |
| 型 號 | BYTF-5.0FR | |
| 電源 | AC220～240V，50/60Hz | |
| 制冷量KW | 5 | |
| 制熱量KW | 5.5 | |
| 送風量m3/h | 900 | |
| 總輸入功率KW | 2.1 | |
| 送風風機 | 數量 | 1 |
| 輸入功率KW | 0.12 | |
| 冷凝風機 | 數量 | 1 |
| 輸入功率KW | 0.55 | |
| 制冷劑 | 種類 | R134a |
| 注入量kg | 1.8 | |
| 壓縮機 | 數量 | 1 |
| 輸入功率KW | 1.5 | |
| 防護等級(電氣部分) | IP56 | |
| 溫控范圍℃ | 16～40 | |
| 室內機外形尺寸 | 長L(mm) | 920 |
| 寬W(mm) | 300 | |
| 高H(mm) | 435 | |
| 室外機外形尺寸 | 長L(mm) | 960 |
| 寬W(mm) | 470 | |
| 高H(mm) | 800 | |
| 防爆標志 | Ex dbibmbpx IIB T4 Gb | |
二、
二、結構說明
2.1 結構闡述
空調機按照IEC60079-0：2011、IEC60079-1：2014、IEC
60079-2:
2014、IEC60079-11：2011、IEC60079-18：2014、ISO/IEC80079-36：2016、 ISO/IEC80079-37：2016的規定制成防爆結構，主要是由BXK55-20防爆電氣控制柜(Ex
db IIB T5 Gb)、BXK55-10防爆電氣控制柜(Ex db IIB T5 Gb)、BRS-5防爆制冷系統(Ex
mbibpx IIC T4 Gb)、BGF-150防爆貫流風機(Ex db IIB T4 Gb)、BAF4.0防爆軸流風機(Ex db IIB
T4 Gb)、電氣控制系統及不銹鋼殼體組成；冷凝器采用強制通風空氣冷卻方式，冷凝器和蒸發器銅管與翅片間采用機械漲管方法，減小翅片與管面之間的接觸熱阻，使翅片與換熱管緊密接觸，保證良好的傳熱效果?？照{(diào)機采用銅芯橡膠護套軟電纜配線，各防爆電氣單元之間的布線符合IEC
60079-4:2013的規定，適用于存在或可能存在ⅡA、ⅡB類，T1～T4組可燃性氣體、蒸氣與空氣混合形成的爆炸危險場所。

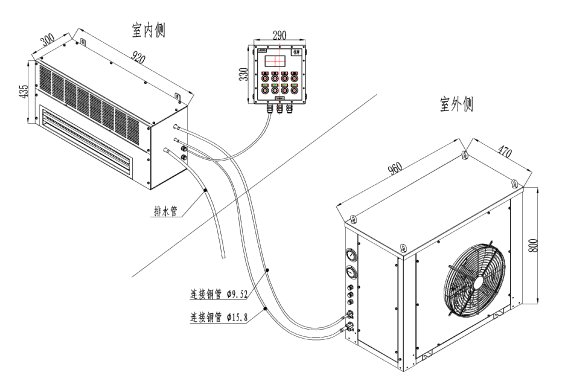

2.2外形尺寸圖
圖1 外形尺寸圖
