QBY3-40
直接聯系
永嘉縣英科泵閥有限公司.
溫州永嘉
1萬元以下
英科
QBY3-40
2153
臺
溫州
泵
設備
QBY3-40食品級氣動雙隔膜泵 衛生級雙隔膜泵 316食品輸送泵原理
在氣動隔膜泵左右各裝有一塊隔膜，由中心聯桿將其連結成一體。壓縮空氣從泵的進氣口進入配氣閥，通過配氣機構將壓縮空氣引入其中一腔，推動腔內隔膜運動，而另一腔中氣體排出。一旦到達行程終點，配氣機構自動將壓縮空氣引入另一工作腔，推動隔膜朝相反方向運動，從而使兩個隔膜連續同步地往復運動。 在圖示中壓縮空氣由進入配氣閥，使膜片向右運動，則室的吸力使介質由入口流入，推動球閥進入室，球閥則因吸入而閉鎖；室中的介質則被擠壓，推開球閥由出口流出，同時使球閥閉鎖，防流，就這樣循環往復使介質不斷從入口處吸入，出口處排出。
QBY3-40食品級氣動雙隔膜泵 衛生級雙隔膜泵 316食品輸送泵參數
型 號 | 流量 m/h | 揚程 m | 出口壓力 kgf/cm | 吸程 m | **允許 通過顆粒 φ(mn) | **供氣壓 Kgf/cm | **空氣 消耗量 m/min |
QBY3-20PF46 | 0～2 | 0～70 | 6 | 5 | 2 | 7 | 0.3 |
QBY3-25PF46 | 0～2.4 | 0～70 | 6 | 5 | 2.5 | 7 | 0.6 |
QBY3-32PF46 | 0～6 | 0～70 | 6 | 5 | 4.0 | 7 | 0.6 |
QBY3-40PF46 | 0～8 | 0～70 | 6 | 5 | 4.5 | 7 | 0.6 |
QBY3-50PF46 | 0～12 | 0～70 | 6 | 5 | 8 | 7 | 0.9 |
QBY3-65PF46 | 0～16 | 0～70 | 6 | 5 | 8 | 7 | 0.9 |
QBY3-80PF46 | 0～24 | 0～70 | 6 | 5 | 10 | 7 | 1.5 |
QBY3-100PF46 | 0～30 | 0～70 | 6 | 5 | 10 | 7 | 1.5 |

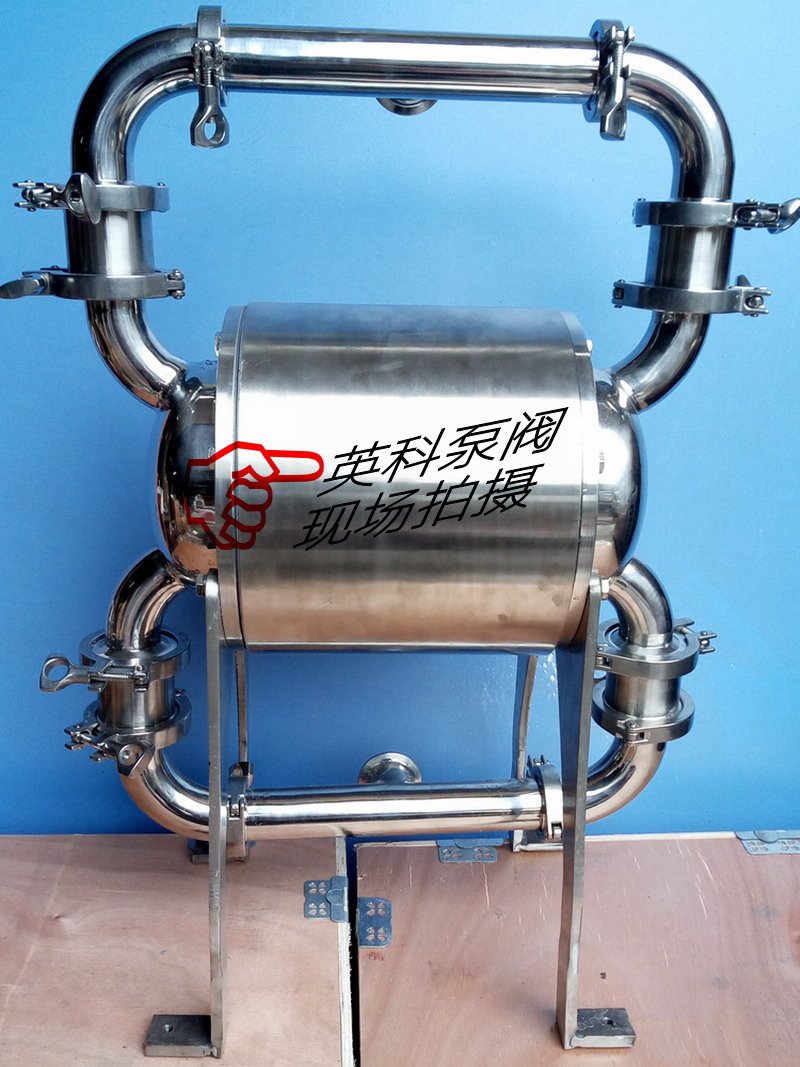

QBY3-40食品級氣動雙隔膜泵 衛生級雙隔膜泵 316食品輸送泵實物
QBY3-40食品級氣動雙隔膜泵 衛生級雙隔膜泵 316食品輸送泵用途
● 適用于食品、醫藥等衛生及保健產品應用領域
● 設計用于精密/剪切敏感性產品的加工與處理
● 可選用多種一體化活塞式隔膜結構
● 多種衛生級彈性體可供選用
● 高品質的產品外殼
歡迎大家訪問永嘉縣英科泵閥有限公司【】
