小型氣體空分設備

產品簡介

本設備采用低壓流程，利用深度及精餾的方法從空氣中提純氧合純氮，即利用透平膨脹機的冷凍循環原理使空氣液化，根據液氧和液氮的沸點不同，在分餾塔進行二次精餾，從而獲得99.6%純度的氧氣及99.99%以上純度的氮氣。根據需要，改變操作亦可制取液氧、液氮和醫用氧。

工藝流程

空氣壓縮機：空氣被空氣壓縮機壓至0.5Mpa~0.7Mpa。

預冷：空氣在分子篩選純化氣中預冷到5℃~10℃，并分離水分。

純化：空氣在分子篩純化氣中清除剩余的水分、二氧化碳和碳氫化合物。

空氣膨脹：空氣膨脹機中膨脹制冷提供裝置所需的冷量。

換熱：空氣在分餾塔主換熱器中與反流的氧氣、氮氣、污氮氣進行換熱，被冷卻氮氣復熱到環境溫度。

過冷：氮氣在過冷器中過冷前的液空和液氮。

精餾：空氣在下塔中進行精餾分離，在上塔頂部獲得產品氮氣，在上塔底獲產品氧氣。

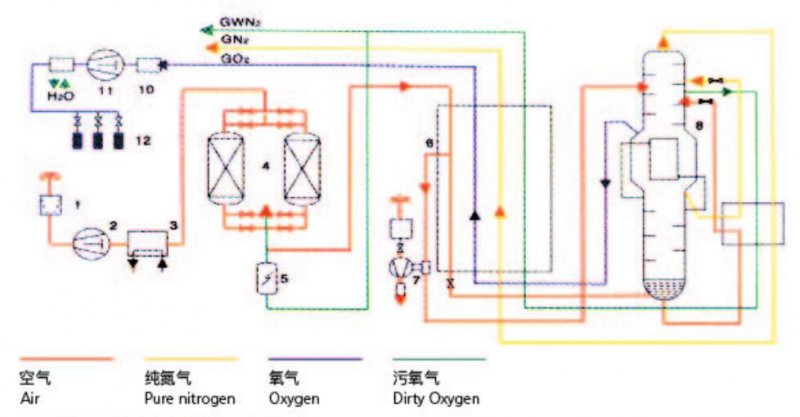

系統工藝流程：

1.空氣濾清器

2.空氣壓縮機

3.預冷機組

4.分子純化器

5.電加熱器

6.主換熱器

7.透平膨脹機

8.精館塔

9.過冷器

10.氧貯氣囊

11.氧氣壓縮機

12.氧灌充器
