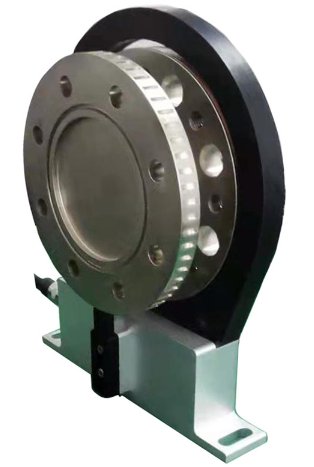

TQ-663盤式扭矩傳感器

產品概述：

TQ-663型法蘭式扭矩傳感器采用機器緊湊的法蘭-法蘭連接設計，其轉子一端安裝于傳動端，另一端直接和負載端聯接，能夠便捷地安裝到傳動系統中。除此之外，傳感器中內置了轉速測量單元。

法蘭式扭矩傳感器可直接安裝于傳動設備上。定子環固定于旋轉的轉子外圈，由定子基座支撐。

傳感器體積、尺寸、材料、測量系統和信號傳輸?shù)脑O(shè)計專門針對發動機試驗臺架上的惡劣、復雜工況。

產品特點：

● TQ-663型應變式法蘭扭矩傳感器，內置了數字測量信號調理單元，通過無接觸式傳輸，直接將數據以標準模擬或數字信號方式輸出。轉子在定子環內轉動，不許使用任何機械軸承，因而無磨損。

● 0.5或0.1精度級，可選電壓或頻率信號輸出

● 高精度磁電轉角/轉速測量單元，防塵防潮

● 通過RS-232C接口實現傳感器參數識別、設置、測量和零點平衡

● 軸向尺寸非常小

● 緊湊的法蘭-法蘭連接設計

● 數字非接觸式信號傳輸

● 無軸承，無需維護

● 系統自檢功能

性能參數：

1. 量程 N?m ±10 … 300k Nm

2. 過載能力:120%

3. 輸出信號：5-15KHZ 0-10V 4-20mA

4. 精度等級: 0.5% 0.25% 0.1%

5. 供電：24VDC

6. 工作轉速：0-15000轉/分

7. 響應頻率：100μs

8. 絕緣電阻：>200MΩ

9. 零點漂移：<0.5%

10.重復性：<0.1%

11.線性：<0.1%

12.滯后：<0.1%

13.環境溫度：-40-60℃

14.相對濕度：<90%RH

15.運行溫度范圍 ：-10-70℃

16.存儲溫度范圍 ：-25-80℃

17.傳感器幅值：10V

18.傳感器功耗：≈4W

19.傳感器電流消耗：100MA

20.應變計動態應變波的響應時間：3.2X10-6s

21.傳感器殼體：強陽極化鋁

 標簽： 傳感器、扭矩傳感器
