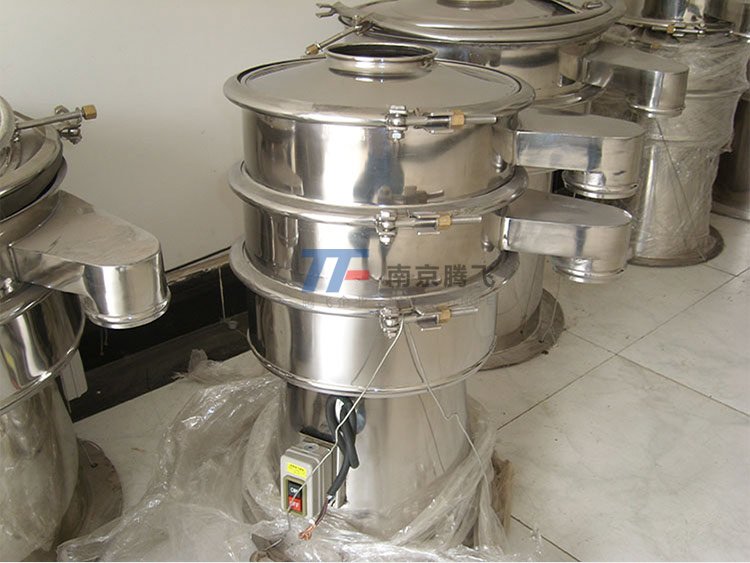

XZS系列漩渦式振動篩
1056
一、 結構原理及作用
本機是目前國內使用較為廣泛的高效篩分設備，它采用振東原理實現物料大批量篩選，該機可廣泛使用于冶金化工、制藥、糧食等行業
二、 結構特征
本機有料斗，振蕩室、聯軸器、電機組成。振蕩室內有偏心輪、橡膠軟墊、主軸、軸承等組成。可調節的偏心重錘經馬達驅動傳達到主軸中心線，在平橫狀態下，產生離心力，使物料強度改變在篩內形成軌道漩渦。重錘調節器的振幅大小可根據不同物料和篩網進行調整。
整體結構緊密、體積小、不揚塵、噪音低、質量高、能耗低、移動、維修方便。
三、主要技術參數
| 型號 | XZS-350 | XZS-515 | XZS-650 |
| 生產能力(kg/h) | 60-500 | 100-1300 | 180-2000 |
| 過篩數目(目) | 12-200 | 12-200 | 12-200 |
| 電機功率 | 0.55 | 0.75 | 1.5 |
| 主軸轉速(r/min) | 1370 | 1370 | 1370 |
| 外形尺寸(長×寬×高)(mm) | 540×540×1060 | 710×710×1290 | 880×880×1350 |
| 凈重 | 100 | 180 | 250 |
