XDYB型
直接聯系
煙臺潔順氣動設備制造有限公司
煙臺
1萬元以下
潔順
XDYB型
4136
一、特點：
1、使用方便，只需用一根通氣管即可,頻率與振動力可通過流量與壓力調節。
2、該產品為氣動振動器中振動力較大型號。
3、振動力的方向為上下振動。
4、垂直使用效果較佳。
5、法蘭式安裝。
二、結構及作用原理：

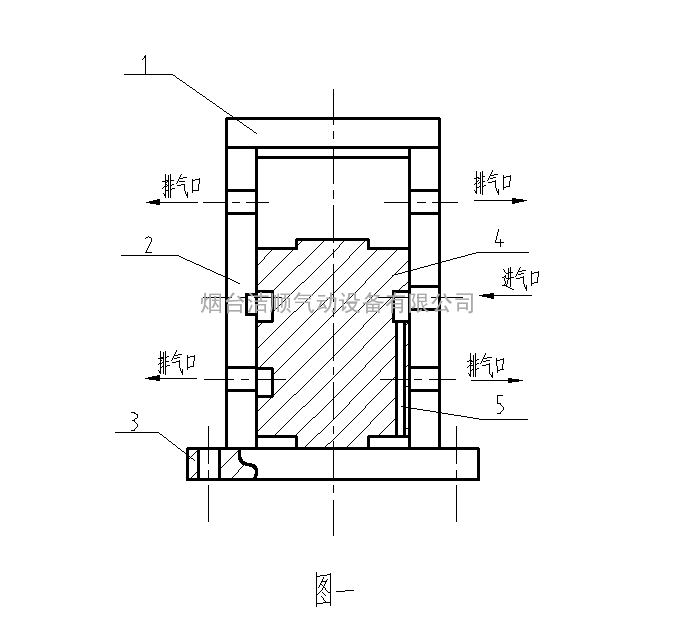

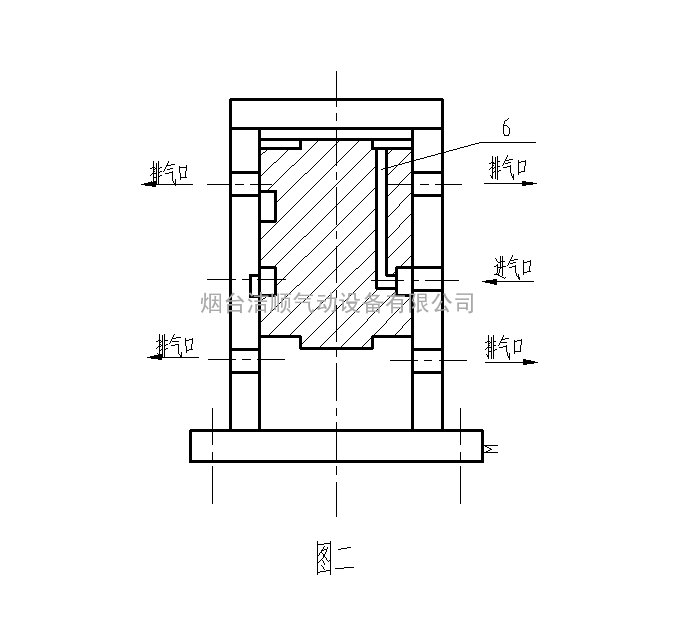

打開二位三通電磁閥（常通或常閉），高壓氣體通過通道5進入活塞下腔如圖一。推動活塞上行，活塞上腔氣體被擠壓通過排氣孔排出。當活塞上行到終點時，氣體通過槽和氣道自動換向使氣體進入活塞上腔。如圖二。高壓氣體壓活塞下行至終端**循環結束，第二循環開始，依次不斷的往復循環使振動器產生平動和晃動，從而產生振動力。活塞兩端是低壓區產生背壓，故而不撞擊。

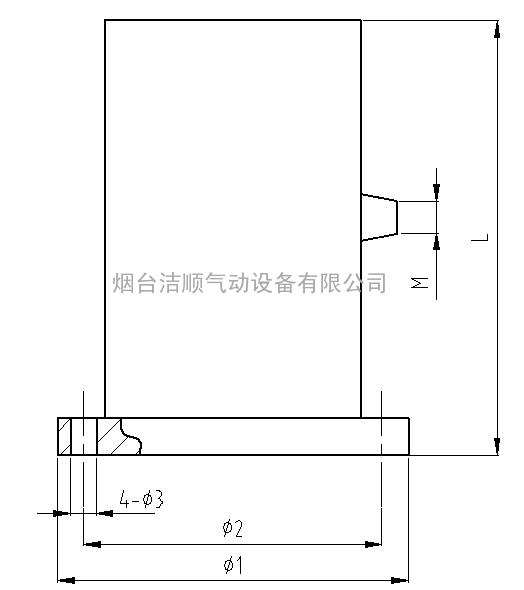

三、 技術性能參數：
型 號 | L(mm) | Φ1(mm) | Φ2(mm) | Φ3(mm) | 進氣口M |
| XDYB-58-1 | 100 | 70 | 58 | 8 | G1/8" |
| XDYB-66-1 | 130 | 78 | 66 | 8 | G1/8" |
| XDYB-115-2 | 140 | 130 | 115 | 10 | G1/4" |
| XDYB-186-3 | 170 | 207 | 186 | 14 | G3/8" |
| 型 號 | 振動力（N） | 頻率(Hz) | 耗氣量(L/min) | 噪音(dB) | 使用溫(℃) | 重 量 | ||
| 0.3Mpa | 0.4 Mpa | 0.6 Mpa | ||||||
| XDYB-58-1 | 484 | 720 | 900 | 10-60 | 110 | 65 | -8～70 | 1.2 |
| XDYB-66-1 | 632 | 980 | 1150 | 10-50 | 150 | 65 | -8～70 | 2 |
| XDYB-115-2 | 1100 | 1923 | 2400 | 10-25 | 200 | 75 | -8～70 | 7.8 |
| XDYB-186-3 | 2578 | 3700 | 5000 | 10-18 | 270 | 75 | -8～70 | 18 |
四、主要用途：
1，振動力大，但噪音不超過80dB，解決物料嚴重粘壁，堵塞，混凝土灌漿模板振動，外殼為不銹鋼材質的用在食品和制藥行業。
2，同其它氣動振動器一樣，該產品防爆防潮，適用于不同行業的物料堵塞以及易爆防火花的工作環境。
3，可作為各種驅動，安裝在水平輸送機械，篩選機械，冷卻機械，環保機械，除塵機械，鍋爐清灰渣，鋼架結構橋梁的時效等等。
五、外殼材質：一般使用碳鋼，特殊場合使用其它材質。
六、選型參考：
本公司以實事求是為原則列舉了每個產品型號的優點與相對的不足。選型時應根據參數表選擇，根據所需的力量與頻率進行選擇，如有疑惑，盡量咨詢客服以獲得*佳參考方案。
