TZ-XO
直接聯系
江蘇同正機械制造有限公司
江蘇
面議
同正機械
TZ-XO
3944
對高產磨、高細磨、短磨、長磨以及高水份物料有較強的適應性。

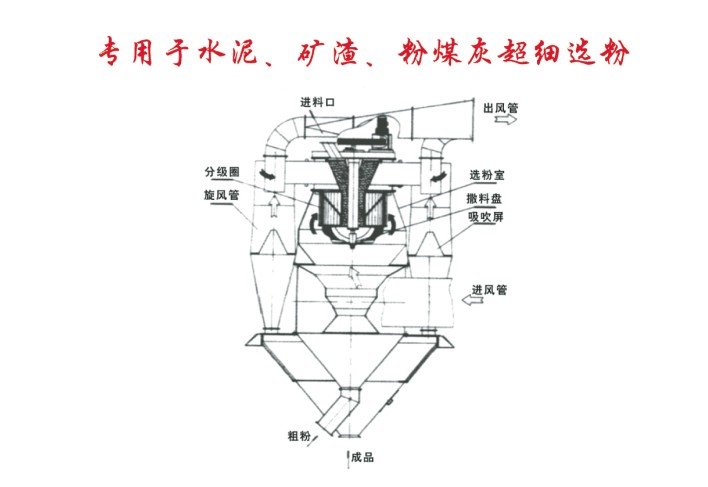

TZ-XO組合式三分離選粉機
結構緊湊、一機多能
TZ-XO型成品專用選粉機集粗粉分離、水平渦流選粉和細粉分離于一體，結構緊湊。能處理較大量的物料和收集絕大部分的成品細粉，使整個粉磨系統配置更簡單。選粉機自帶一組低阻高效旋風除塵器，可將90%的合格成品收集下來，因而大大減輕了下一級收塵器的處理壓力和工作負荷，使系統的運轉率更高，投資更省。
高效節能、設備阻力小
TZ-XO型成品專用選粉機采用航空空氣動力學分析方法對整個流場進行了優化設計，使得設備阻力顯著減小，粉效率更高，驅動電機功耗大為降低，節能降耗效果非常明顯，選粉機轉子內裝有獲國家**的渦流打散器，轉子內的氣流相對于轉子只上升不旋轉，利用氣流進轉子后因動量矩減小對轉子的推動力，節省驅動功率和減少磨損。
適應性強
對高產磨、高細磨、短磨、長磨以及高水份物料有較強的適應性。
技術參數
| 明細 | 規格型號 | TS-I(250) | TS-II(350) | TS-III(500) | TS-IV(750) | TS-V(1000) | TS-VI(1250) | TS-VII(1500) | TS-VIII(1750) | TS-IX |
| 主軸 | 電機型號 | YCTL225-4B | YCTL250-4A | YCTL250-4B | YCTL280-4A | Y200L-4 | Y225M-4 | Y225M-4 | Y250M-4 | Y280S-4 |
| 功率 | 15 | 18.5 | 22 | 30 | 30 | 37 | 45 | 55 | 75 | |
| 轉速 | 150-400 | 150-350 | 150-320 | 140-320 | 130-280 | 130-260 | 120-240 | 110-200 | 110-180 | |
| 風機 | 風機型號 | 9-26No10C | 9-26No12.5C | 9-26No12.5C | SCF-12No14C | SCF-12No14B | SCF-12No16B | SCF-12No16B | SCF-12No18C | SCF-12No18B |
| 轉速 | 1000 | 1080 | 1130 | 1100 | 1200 | 1050 | 1200 | 1050 | 1200 | |
| 全壓 | 5920 | 4921 | 4869 | 5764 | 5384 | 5582 | 5862 | 6272 | 5865 | |
| 風景 | 21465 | 30533 | 41021 | 46796 | 61280 | 76040 | 96631 | 120740 | 154910 | |
| 電機型號 | Y225M-4 | Y250M-4 | Y280S-4 | Y280M-4 | Y315M1-4 | Y315M2-4 | Y315M2-4 | Y355L1-4 | Y355M-4 | |
| 功率 | 45 | 55 | 75 | 90 | 132 | 160 | 200 | 250 | 315 | |
| 能力 | 產品細度 | 0-3 | 0-3 | 0-3 | 0-3 | 0-3 | 0-3 | 0-3 | 0-3 | 0-3 |
| 處理風量 | 16000 | 22000 | 30000 | 45000 | 60000 | 75000 | 95000 | 120000 | 150000 | |
| **處理量 | 50 | 90 | 120 | 150 | 210 | 260 | 330 | 400 | 500 | |
| 生成能力 | 10–18 | 15–28 | 20–40 | 30–50 | 40–70 | 50–85 | 75–110 | 95–130 | 130–160 | |
| 外形尺寸 | 高度（mm） | 5160 | 5450 | 5750 | 6200 | 6700 | 7000 | 7870 | 8320 | 8530 |
| **外徑 | Φ3600 | Φ4100 | Φ4500 | Φ5000 | Φ5600 | Φ6200 | Φ6500 | Φ7000 | Φ7300 | |
| 標的重量 | 7.2t | 9.3t | 10.5t | 12.8t | 19t | 24t | 28t | 33t | 38t |
