渦流選粉機
直接聯系
鞏義市康店金工機械廠.
鞏義
面議
渦流選粉機
5093
分級原理先進，性能好，節能幅度大，適應性強，使用壽命長。系統配置簡單，工藝布置靈活，選粉效率特高，節能效果顯著
渦流選粉機是我企業在引進丹麥史密斯高效選粉的技術基礎上，采用航空空氣動力學分析方法與國內知名高效科研院所聯合開發成功的**科技產品。該產品整合了 O-sepa選粉機的平臺渦流分級原理及旋風除塵器的成品收集方法，使用Sepax渦流高效選粉機在市場上的價格**性價比，為Sepax渦流式選粉機推廣奠定了基礎，Sepax渦流選粉機系統配置簡單，工藝布置靈活，選粉效率特高，節能效果顯著，是新形式下水泥企業提高產品質量的新方法、新途徑。自 Sepax渦流選粉機推向市場后受到眾多水泥企業的一致好評，用戶收到極大的經濟利益。
【渦流選粉機工作原理】
渦流式選粉機工作時，可變速電機通過傳動裝置帶動主軸轉動，物料通過設在選粉室上部的進料口進入選室中心，再通過專用落料管落到選粉室下部隨主軸轉動的撒料盤上，物料在高速旋轉撒料盤的作用下，向四周均勻撒出，在外接循環風機產生的高速旋轉氣流的作用下，對高速拋散的物料進行強力分散，物料中的粗重顆粒 (D>150um)受到慣性離心力的作用被甩向選粉室內壁面，碰撞后失去動能沿壁面滑下落到粗粉錐重，其余物料被旋轉氣流吹起繼續上升，經過大風葉區時又有一部分粗顆粒被分選出落入粗粉錐中。被撒料盤和大風葉兩次分選后的物料(D<150um)繼續上升進入精確分選區，含塵氣流在旋轉的籠形轉子要大于渦流的向心吸力，粗顆粒被拋向周圍的立式導向葉片，撞擊后失去動能，落到中粗粉錐中，經中粗粉鎖風閥排出，符合要求的細粉(D<60um) 穿過籠子進入其內部，隨選粉氣流進入布置在選粉室四周的旋風分離器中，被收集形成成品細粉。
【渦流選粉機技術特點】
與傳統型選粉機相比，Sepax渦流選粉機具有以下突出優點:
1.分級原理先進;采用O-Sepx的分級原理(即由導向葉片與籠形轉子組成的渦流分級區)設計分級去劃域，增設分散和域分級區域將分散與選粉(分離)區域有效分開，極大的提高了物料的分散度，減輕了主分級區域的符合，解除了物料粗細顆粒的相互干擾作用。采用航空空氣動力學分析方法對整個流場進行了優化設計，使得分級圈表面氣體流暢均勻而穩定，任何一處的氣流相對誤差均<5%，為精確分級創造了條件。
2.性能好，效率高;Sepax渦流選粉機由于采用兩級選粉、三級分散，可以將物料"一分為三"，即粗粉(D>150um)、中粗粉 (D>60um)、細粉(D<60um)，一級選粉分離出混合分中的粗離子，二級精確選粉在導向葉片直籠型轉子所構成的環形空間內完成，由于預分理出粗離子，排出粗顆粒的干擾，因此分級精度特高，分選效率更高。
3.節能幅度大;使設備采用流行線設計，使系統阻力顯著減小，選粉氣流內部循環，細粉收集僅采用高效低阻旋風筒即可，無需配置大型氣箱脈沖除塵器，不但降低了系統電耗，而且降低了投資成本和維護費用，節能降耗十分明顯。
4.細度調節容易;只要改變轉子的轉速就可以講成品的細度控制在，250-600m2/kg范圍內。
5.選粉能力大;Sepax渦流選粉機直徑可以再1.9-4.75m之間，相應的選粉能力為25-300t/h。
6.適應性強;Sepax渦流選粉機結構緊湊，體型較小，加之可將物料多級分離，因而適應性強，可用于任何粉磨設備所主城的閉路系統，非常適用于將開流粉磨系統改造為圈流系統，更適合于改造普通型的選粉機，尤其是對帶有輥壓機的半終粉磨和終粉磨系統，是其**的分級配套設備。
7.使用壽命長;選粉機易損部位耐磨件;如分級撒料盤、旋風筒蝸牛角、導向葉片和轉子分級葉片等均采用耐磨材料制造或進行抗磨工藝處理，其磨損率極低。采用新型合金板做內襯，有效延長了其使用壽命。
8.提高水泥質量;由于Sepax渦流選粉機選粉效率高，精度高，減少了物料過粉磨現象，成品的顆粒粒徑分布狹窄，級配組成合理，提高了水泥中的微信粉含量，3-30um的含量達到65%以上，而<3um的含量僅占5%左右，從而提高了水泥的強度。

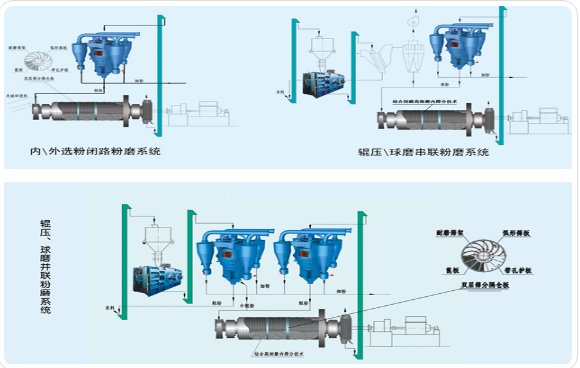

【渦流選粉機工藝流程圖】

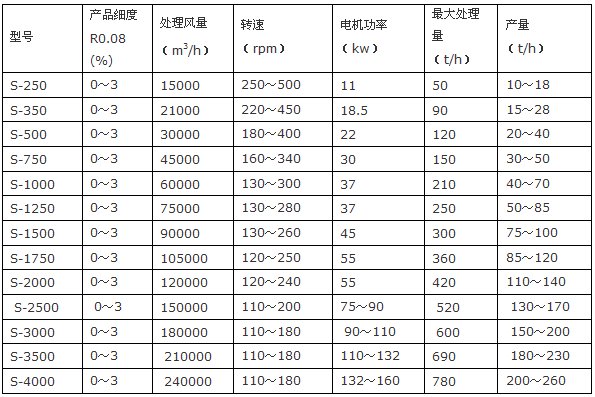

【渦流選粉機技術參數】
