設備結構緊湊，分級粒徑大小易于調整。且安裝、操作、維修、清洗簡便，占地面積小，噪聲低，振動少。
生產能力大，制備D97=10μm時，生產能力可達1000Kg/h以上。能和雷蒙磨等各類機械粉碎機及氣流粉碎機聯合作業，制取超細粉。
一 特點:
本機系干式空氣分級機，是帶有二次進風及水平安裝的分級轉子離心式分級機，抗磨損件強，使用壽命長。一般適用于不粘性物料的分級。
即使不易在空氣中分散的產品，也可經分級獲得**清潔度的細粉和粗粉(即指細、粗粉夾帶現象極小)。
分級范圍廣。在D97=4-150μm范圍內可供選擇，**生產能力可達8t/h,在水泥制造業可廣泛使用。
可分級球狀、片狀和纖維狀的題粒，也可對不同密度的物料進行分離。
分級粒度高:D75/D25=1.1-1.5
分級效率高，牛頓效率η=60-90%
設備結構緊湊，分級粒徑大小易于調整。且安裝、操作、維修、清洗簡便，占地面積小，噪聲低，振動少。
生產能力大，制備D97=10μm時，生產能力可達1000Kg/h以上。能和雷蒙磨等各類機械粉碎機及氣流粉碎機聯合作業，制取超細粉。
二 工作原理:
物料由加料口加入上簡體旁的回轉閥門輸送入分級室。在水平安裝的轉子旁分散、分級。粗粉甩至筒壁處向下移動在風柵處受二次空(作用及中心管的一次空氣吹送。細粉再次脫離粗粉被送至轉子處進行分級，*終粗粉向下移動，由下簡體上的回轉閥排出機外，細粉穿過轉子葉片的間隙由排氣管送出機外，在捕集器中尾氣由風機放至大氣。

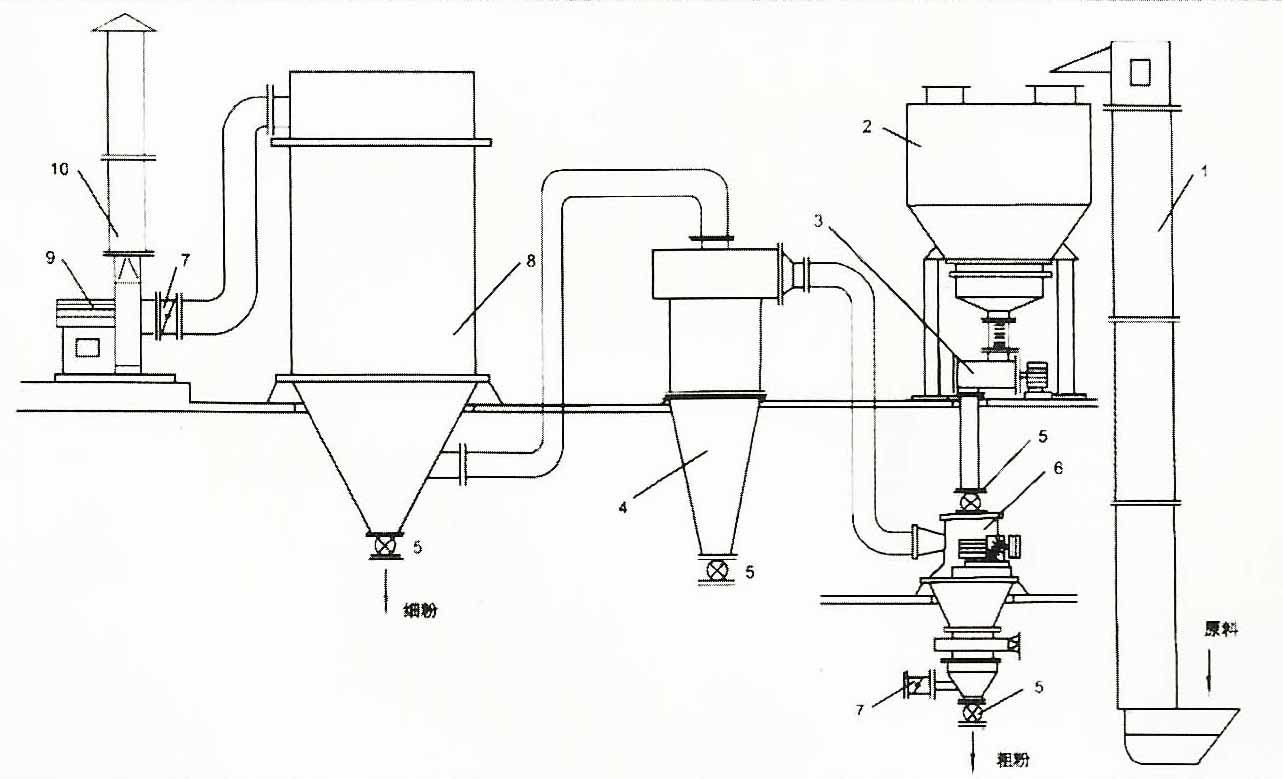

FM型分級機流程示意圖：
1 斗式提升機(加料器)
2 振動料倉
3 螺桿加料器
4 旋風分離器
5 星型閥
6 FM分級機
7 蝶閥
8 脈沖袋式除塵器
9 高壓風機
10 消音器
主要技術參數
| FM300 | FM630 | FM1000 | ||
| 轉子直徑(DIAMETER OF ROTOR) | mm | 150 | 315 | 500 |
| 轉子電機功率（POWER OF ROTOR MOTOR） | kw | 4 | 11 | 15 |
| 生產能力（CAPACITY） | kg/h | 20-200 | 200-1500 | 1000-6000 |
| **轉速（MAX.REVOLUTION） | r/min | ≥8000 | ≥4000 | ≥2400 |
| 空氣量(AIR VOLUME) | m3/min | 12.9 | 42 | 125 |
| 主機外形尺寸(MAIN MACHINE SIZE) | mm | 850×700×1120 | 1080.5×1200×1744 | 2280×1626×2808 |
| 主機重量（含電機）WEIGHT | kg | 300 | 600 | 2130 |
| 風機功率（FAN POWER） | kw | 11 | 18.5 | 55 |
| D97 | um | 4-80 | 6-150 | 8-150 |
