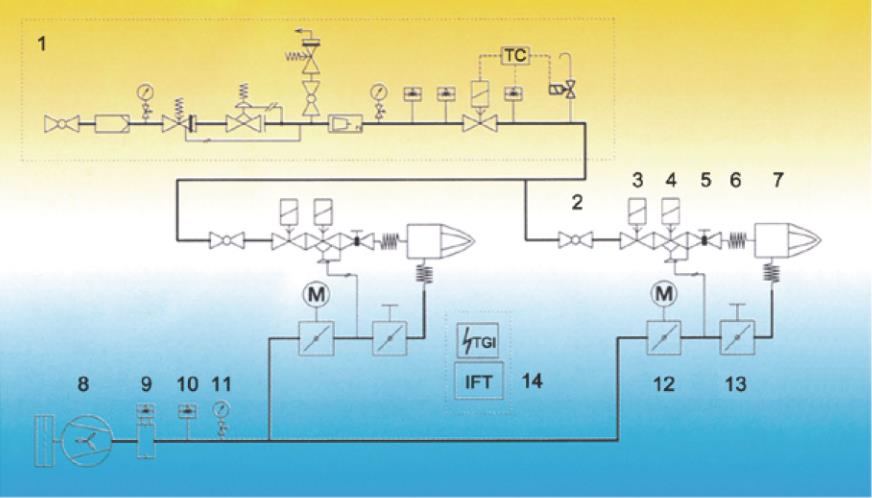

連續式調節的加熱系統組成

1.燃氣總管的壓力調節、測量及安全系統

2.球閥

3.燃氣電磁閥

4.空/燃比例閥接燃氣電磁閥

5.手動調節旋塞

6.波紋管連接組件

7.燃氣燒嘴

8.助燃風機

9.孔板接差壓壓力開關

10.壓力開關

11.帶保護按鈕的壓力表

12.空氣碟閥接電動執行機構

13.空氣流量調節碟閥

14.點火變壓器和燒嘴自動控制器

原理

當燃氣總管的壓力調節、測量及安全切斷系統（1）投入正常工作時，燒嘴的自動控制系統即可運行；燒嘴自動控制器（14）啟動燃氣電磁閥（3和4）打開；與此同時，點火變壓器（14）接通，燒嘴（7）的噴孔附近出現點火火花；空氣碟閥（12）處于點火開度，適量助燃風流向燒嘴（7）。通過空/燃比例閥（4）的導壓管比例調節其燃氣端的出口壓力。隨著熱負荷的不斷升高，電動碟閥（12）的開度會連續增加，而上升的助燃風壓力經空/燃比例閥（4）的導壓管促使燃氣端的出口壓力增大。燃氣手動調節旋塞（5）和空氣手動調節旋塞（13）調節**的燃氣、空氣流量。
