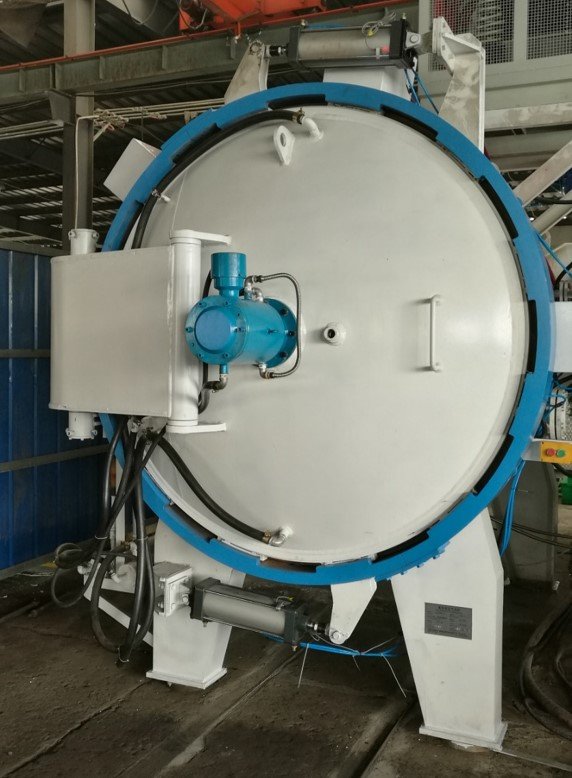

高壓氣淬爐-ZQC966

真空高壓氣淬爐概況

真空高壓氣淬爐是生產高溫合金、高速鋼、高合金工模具鋼等材料的真空高壓氣體淬火設備。

設備結構

1、可以實現連續式的真空加熱、高壓氣淬和對流加熱工藝；
2、經過高溫處理的硬質石墨化氈，尺寸穩定，保溫效果優秀。
3、采用等靜壓材質的18根發熱體，均勻分布，爐溫均勻性可達±3℃；
4、采用進口Inficon復合真空計，可實現與氣氛無關的真空和壓力的連續準確測量和記錄。
5、真空機組帶油霧分離器，泵口排氣可以直接排室內，看不到油煙；
6、采用先進的觸摸屏工控機＋PLC設計，具備故障自診斷功能和柔性工藝，可提供報警歷史數據和故障解決方法，使操作安全、簡單方便。
7、實現各種安全聯鎖，特別是超溫超壓多重保護。
8、設備自帶爐溫均勻性裝置，可采集分析數據。

 設備特點
●設備由以下系統所組成。

■ 爐體
?爐體結構為雙壁水冷臥式結構容器，能夠在1300℃溫度承受下10公斤的壓力。

?爐門采用鉸鏈方式，開戶自由方便。

?氣動鎖圈，保證真空和正壓下的密封和安全。

 ■ 保溫系統

■ 加熱系統
?爐膽由外至內分別是50mm厚八角形全硬質復合石墨氈、18根均勻分布的等靜壓材質發熱元件。

?爐內均勻分布114個噴嘴，后吸風口有特殊小門平時處在全關閉狀態，氣淬時自動打開通風。

?設備配有有一根主控偶，一根監視偶、9根爐溫均勻性熱電偶（平時可以做工件偶使用）。
 ■ 真空系統

?由滑閥泵、一級羅茨泵、二次羅茨泵、、閥門及真空管路組成。按各工藝段的要求采用不同的抽氣方式，對爐內抽真空，使其保持所需真空度。

?真空閥門采用球閥，耐壓高，在關閉狀態不會因?yàn)橥獾葼顟B(tài)造成閥門自己開啟。
 ■ 氣淬系統

?YE3級別220KW高效節能大功率風機，采用變頻器驅動，可以在高壓下直接啟動。

?高效擠壓式銅管銅片換熱器，通風好，不易堵，換熱效率高。
?YE3級別220KW高效節能大功率風機，采用變頻器驅動，可以在高壓下直接啟動。

?高效擠壓式銅管銅片換熱器，通風好，不易堵，換熱效率高。
 ■ 冷水系統

?對爐殼、爐門、換熱器、電機罩、真空機組及電極進行冷卻，在每根回水管路上裝有流量檢測裝置，除了冷卻水欠壓保護之后，還可以實現欠流量保護。操作者可以一眼看到各路冷卻水流量狀態。

■ 充氣系統
?由高壓手動球閥、減壓閥、充氣閥、旁充閥、分壓閥等組成。

?高壓手動球閥作用：與高壓儲氣罐隔離，方便檢修。

?減壓閥作用：確保充入設備的壓力不超過安全許用壓力。

?充氣閥作用：快速充入爐內。

?旁充閥作用：補氣用，小流量精確控制。

?分壓閥作用：可以小流量精確控制分壓壓力
