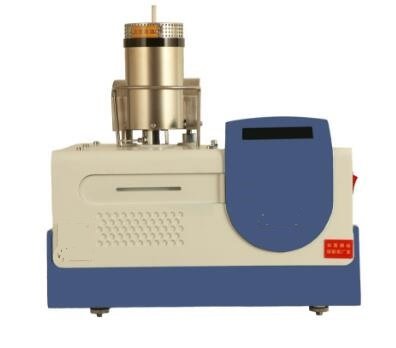

TEGS-1000型熱電器件轉換效率測試系統

關鍵詞：熱電轉換效率,熱電器件，熱電模塊

近年來，對可再生能源技術的需求越來越大，可替代化石資源的優化也達到了上限。熱電技術提供了將熱能直接轉化為電能的途徑，是一種利用工業過程、車輛排氣系統甚至來自人體熱量中尚未消耗的廢熱的發電方法。

TEGS-1000是一種用于熱電器件（TEGs）溫度相關轉換效率評估的測量系統。該模塊位于熱板和冷板之間，其中熱板連接到可調節加熱器，冷板連接到恒溫控制的液冷散熱器。通過集成的電機自動調節接觸壓力（根據溫度調整壓力穩定性）。

通過設置不同的溫度來對熱電裝置施加溫度梯度，并測量通過參考試塊計量棒而進入TEG的熱流。在不同的點對產生的電壓和電流進行掃描，得到I-V曲線，或可觀測到在動態負載下運行的TEG。利用擾動和觀測法來計算X率和跟蹤**功率點。是目前高校研究和檢測的重要設備.

一、應用方向：

1、熱電模塊的性能測試

2、評估熱電材料的**熱電轉換效率

3、在負載及熱循環條件下測試熱電模塊的預期壽命

二、主要技術參數：

1、樣品尺寸: 40 mm x 40 mm (其他需求可定制)

2、樣品厚度: *厚 30 mm

3、測厚精度:± 0.1% (50% 量程) / ± 0.25%(100% 量程)

4、溫度范圍: RT 至 300°C (熱端) / –20 至 300°C

5、溫度準確度: 0.1°C

6、電壓范圍: 0-60 V (DC)

7、電壓準確度: 0.3 %

8、電壓分辨率: 2.4 μV

9、電流范圍: 0-25 A (DC)

10、電流準確度: 0.3 %

11、電流分辨率: 1 μA

12、損耗功率: **至 250 W

13、軟件功能：熱流，賽貝克系數平均值，模塊電阻平均值，熱導率平均值，輸出功率

14、接觸壓力范圍:0 至 8 MPa (根據樣品尺寸)

15、接觸壓力準確度: +/- 1%

16、尺寸: 675 mm H x 550mm W x 680 mm D

17、冷卻裝置: 外部冷卻器（與附加加熱裝置結合使用）

18、尺寸: 1250 mm H x 850mm W x 1080 mm D
