鋼軌膠接感應加熱系統
297
鋼軌膠接感應加熱系統采用電磁感應加熱方式，由開合式電磁感應加熱箱、IGBT數字化智能電源、自動合箱升降機構、液壓系統、紅外測溫儀與計算機控制系統組成。有效加熱長度1100mm, 加熱過程中，采用外資企業OMEGA品牌的（0～500℃）紅外測溫儀近距離（0-500mm 內）實時采集鋼軌表面溫度，加熱溫度由電源實現自動控制超溫報警，加熱完成提醒功能，電源可存儲多個加熱工藝參數設置，滿足用戶不同產品預熱需求。現場斷電時，程序能從斷電繼續運行，運行中的參數也可以修改。設備還可以實現多段曲線加熱功能。在**道工序完成后提示達到預加熱溫度可以進行螺栓預緊，在預緊螺栓重新合上加熱箱后，重新按下啟動按鈕打開加熱回路，此時系統進入保溫狀態，保溫完成時發出提醒，異常發出報警。
系統功能
一、接通主機外部電源，顯示屏開啟，進入系統界面。

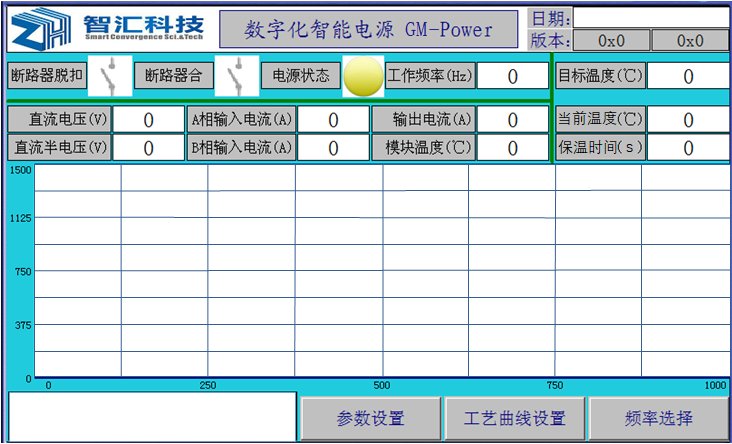

主界面顯示可以查看電源狀態、工作頻率、目標溫度、當前溫度、保溫時間等信息。通過點擊“參數設置”、“工藝曲線設置”按鈕可以進入相應的設置子界面。主界面見下圖。
二、設置工藝參數。

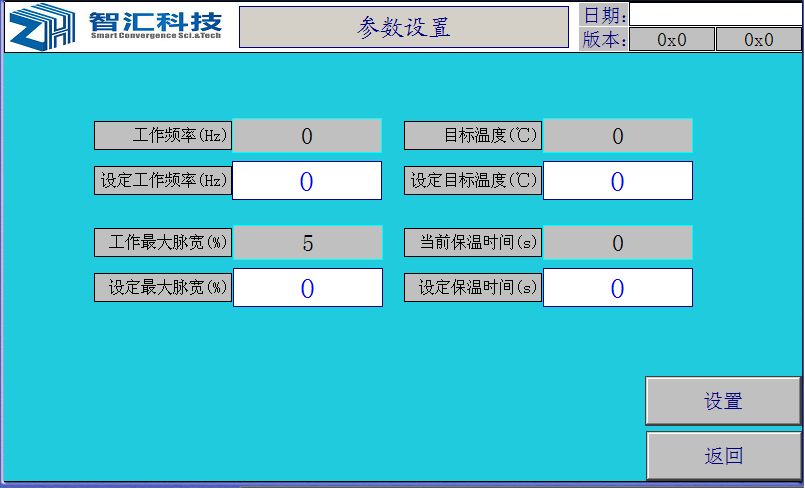

參數設置子界面可以設定目標溫度、工作頻率、**脈寬和保溫時間。目標值設定好后，請點擊“設置”按鈕，設置完成后，請點擊“返回”按鈕。參數設置界面見下圖。
三、設置工藝曲線
工藝曲線設置子界面可以設置不同目標溫度和時長，目標值設定好后，請點擊“設置”按鈕，設置完成后，請點擊“返回”按鈕。工藝曲線設置見下圖。
四、面板介紹及操作

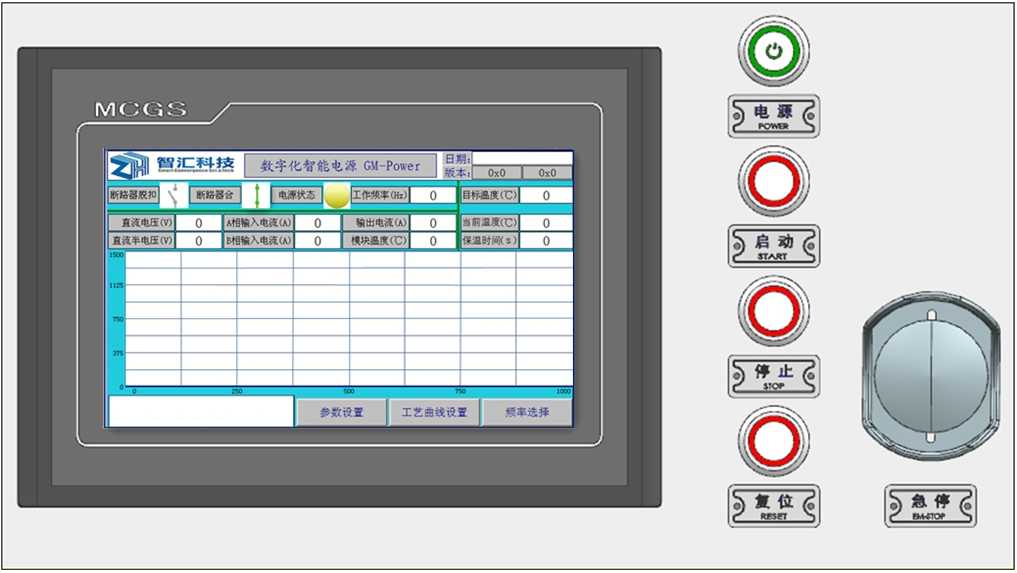

（1）在電源界面將參數設置完成后，在電源面板上按下“電源”按鈕，斷路動作有聲音，顯示屏上斷路器脫扣在斷開“”狀態，斷路器合在閉合“”狀態。電源面板見圖7。
【注】1.當系統死機或畫面靜止沒有變化時，請按下“復位”按鈕。2.按下“急停”按鈕，電源停止輸出。
（2）在操作面板上，按下“液壓啟動”按鈕。液壓泵電機啟動。
（3）在操作面板上，按下“加熱箱打開”按鈕，感應器打開。
（4）在操作面板上，按下“加熱箱上升”按鈕，感應器上升。
（5）在操作面板上，按下“加熱箱閉合”按鈕，感應器閉合。
（6）在操作面板上，按下“加熱啟動”按鈕，開始加熱。“加熱開啟”燈亮。
（7）加熱完成后，“加熱停止”燈亮，蜂鳴器響。
（8）在電源面板上，按下“電源”按鈕，使斷路器合在斷開 “”狀態下，才能關閉外部電源。

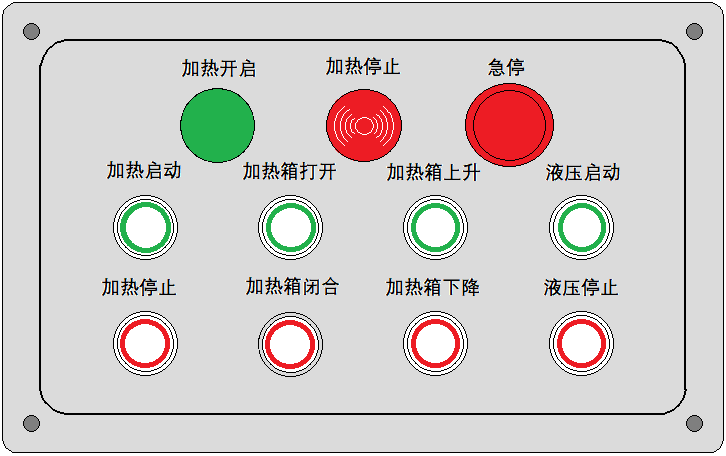

操作面板如圖8所示：
五、電源外部通訊擴展
根據用戶需求電源主機也可以采用更高端的工業平板電腦控制，推薦用觸摸屏面板操作，電源具備接口： USB 接口，可擴展存儲空間，記錄工藝數據，并且根據用戶要求設計記錄表格及加熱和溫度曲線圖，用戶可根據自身要求選擇上傳公司內部數據庫可隨時進行查閱并打印。產品信息（如產品編碼、規格、名稱）、操作員工信息及工藝數據都能實現實時錄入存儲。
六、歷史數據查詢：
在任務欄點擊數據報表按鈕，進入報表頁，點擊查詢按鈕，彈出查詢條件對話框。按條件選擇所需要的數據。點擊打印，檢查打印機是否連接好。確認打印機沒有問題情況下，才可以進行打印歷史數據。
七、遠程數據獲取
利用工廠內部局域網搭建信息獲取平臺，增加一套網絡交換機將設備工控機接入內部網絡任何一臺計算上，在該計算機內安裝電源應用軟件，在管理人員需要獲取設備的產品工藝數據時，進入后臺數據庫查詢即可。實現設備與后臺數據庫共享，需要用戶將內部網線布置到設備安置處。
