BYWT污水提升設備
HYWT系列設備是解決地下室污水排放的一種專用設備，采用的是“分體式雜物分離器裝置”避免了污水中雜物對水泵所產生的堵塞和纏繞，其密封狀態下的污水排放更是對環境起到極好的保護，該設備具有反沖洗的 功能，解決了因污物沉淀而必需及時清掏的問題，避免了傳統污水泵使用過程中遇到的弊病。

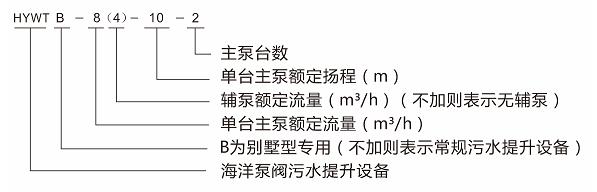

型號意義
產品特點
不堵塞
采用特有污物隔離排放技術，水泵葉輪不接觸雜物，不會造成纏繞和堵塞，可延長水泵使用壽命。
無沉淀、免掏清
實現雜物和污水分離技術，利用水泵排出污水的壓力，將污物一并排出；具有反沖洗的功能，解決了因污物沉淀而必需及時清掏的問題。
無污染
設備全封閉設計，不外溢、無異味，保護周圍環境。
遠程監控（可選配）
根據客戶需要，設備可選配遠程監控系統，使值班人員足不出戶，直觀了解設備運行狀態。
縮小占地面積
設備占地面積小、安裝靈活、節省土建投資成本，降低費用。
功能特點
HYWT系列設備是集污水收集、隔離處理、液位控制、提升排放于一體化集成設備，它具有以下特點：
手動/自動運行功能：
在手動運行狀態下，可以操作任何一臺水泵工作，當水位到達*低設計水位時，仍可自動停止運行；
在自動運行狀態下，水位達到設定上限時，自動開泵排水，水位低于設定下限時，自動關泵停止排水，實現兩臺水泵交替運行，互為備用；當一臺排污泵出現故障時，設備可自動切換到另一臺排污泵，同時報警故障提示。
采用獨特的雜物污水分離器結構：
采用雜物污水分離器結構，使水泵與可纏繞雜物不接觸，避免雜物纏繞堵塞水泵葉輪從而燒毀水泵電機；具有反沖洗功能，使得設備內不會產生沉淀，實現了無沉淀、免清掏，大大節約設備運行和管理維護的成本。
地下室無積水：
當地下室積水坑出現積水達到一定位置時，設備將自動啟動輔助泵，排出污水。
控制特點
實現雙泵交替運行、低液位停泵、高液位啟動水泵等功能，還可進行水泵故障，斷相和相序錯誤保護、運行故障等報警。設備可實現現場自動、手動控制轉換。
單泵自動運行狀態----單泵故障自動切換。
水泵故障時，程序會自動將設備轉入“單泵自動運行狀態”；當水泵修復、熱保護復位后，系統會自動恢復到“雙泵自動交替運行”的狀態。
HYWT系列地下排污設備配置了液位浮球（電子液位傳感器選配）。液位浮球（電子液位傳感器選配）設有“起泵液位”、“停泵液位”兩個水位檢測點，能準確的控制2臺水泵的交替運行。
可通過數據線，將用戶要求的設備運行狀態的各類信號傳送到監控室，使值班人員足不出戶，在監視屏上直觀了解設備運行狀態，防患于未然。
使用范圍
地下室廚房及衛生間的污水排放。
地下商場，餐廳，浴場等服務性場所的污水排放。
地鐵站、地下過道等的污水排放。
市區中，小型無人操作污水輸送泵站。
大型制藥業，電信業，醫院等大型機構污水排放。
使用條件
電源頻率為50HZ，三相交流380V，單相220V。
污水中雜物（包括柔性雜物及固體顆粒）須能在管道內自動流動。
污水溫度不超過40℃，PH值為4-10，污水密度＜1200Kg/m3。
控制柜環境濕度不超過80%。

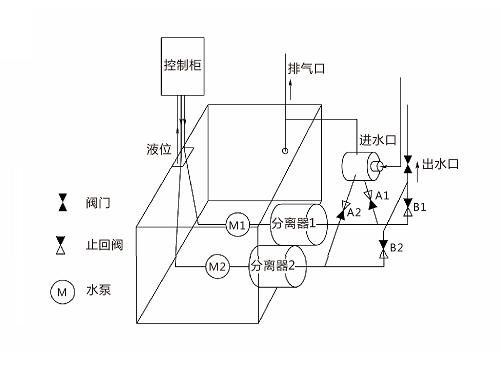

排水示意圖
設備運行流程
含有雜質的污水由進水口進入分水四通，再分別通過止回閥，然后進入分離器，分離器把污水過濾后流入水箱內。此時，污水中的雜質被過濾分離后暫存在分離器中，無雜質的污水暫存在水箱內。
水箱內的污水水位達到設定的高位時，液位儀工作把信息反饋給控制系統，控制系統啟動水泵M1，將污水排放。在這一過程中，止回閥A1利用水泵排出污水的壓力，關閉閥門，同時打開止回閥B1閥門，將暫存在分離器1內的污物隨污水一起排出；
在水泵M1、分離器1、止回閥A1和B1的管路系統工作的同時，止回閥A2管路系統仍在繼續流入污水并經分離器2分離污物；
當水箱內的污水排出至設定的低點位置時，水泵M1停止工作，此時止回閥A1閥門打開重新開始接納流入的污水，止回閥B1閥門關閉阻止排出的污水回流；
當污水再次達到設定的高點位置時，液位儀將檢測信號反饋給控制系統，控制系統啟動水泵M2開始工作。在此過程，利用水泵排水的壓力，止回閥A2關閉，B2打開，同時將暫存在分離器2內的污物隨污水一起排出；在水泵M2、分離器2、止回閥A2和B2的管路系統工作的同時，止回閥A1管路系統仍在繼續流入污水并經分離器1分離污物；
當水箱內的污水再次排出至設定的低點位置時，水泵M2停止工作，此時止回閥A2閥門打開重新開始接納流入的污水，止回閥B2閥門關閉阻止排出的污水回流；
在排水過程中，系統控制兩臺水泵交替運行工作，重復進行以上過程。
※當液位浮球（電子液位傳感器選配）檢測到有水進入設備坑內時，系統將啟動輔助泵，排出污水，同時發出報警。
