DRK4800SL
直接聯系
深圳德爾科機電環保科技有限公司
深圳
20-30萬元
deerke
DRK4800SL
4903
一、工作原理
德爾科除濕熱泵污泥干化系統是我公司自主研發，利用熱泵的蒸發器使濕熱空氣降溫除濕，同時利用熱泵冷凝器加熱后的空氣在干化機內對污泥進行干燥，實現污泥減量化、無害化和資源化的系統。
二、工藝流程
(1)低溫污泥干化機：成型后的污泥被加熱后的循環風脫濕干燥，干燥后的污泥通過干料輸送系統外運處置。
(2)循環風降溫除濕：從干化機出來的濕熱循環風通過熱泵的蒸發器降溫除濕，水份外排。蒸發器回收水份凝結的潛熱。
(3)循環風加熱： 除濕后的循環風通過熱泵的冷凝器加熱后進入干化機。

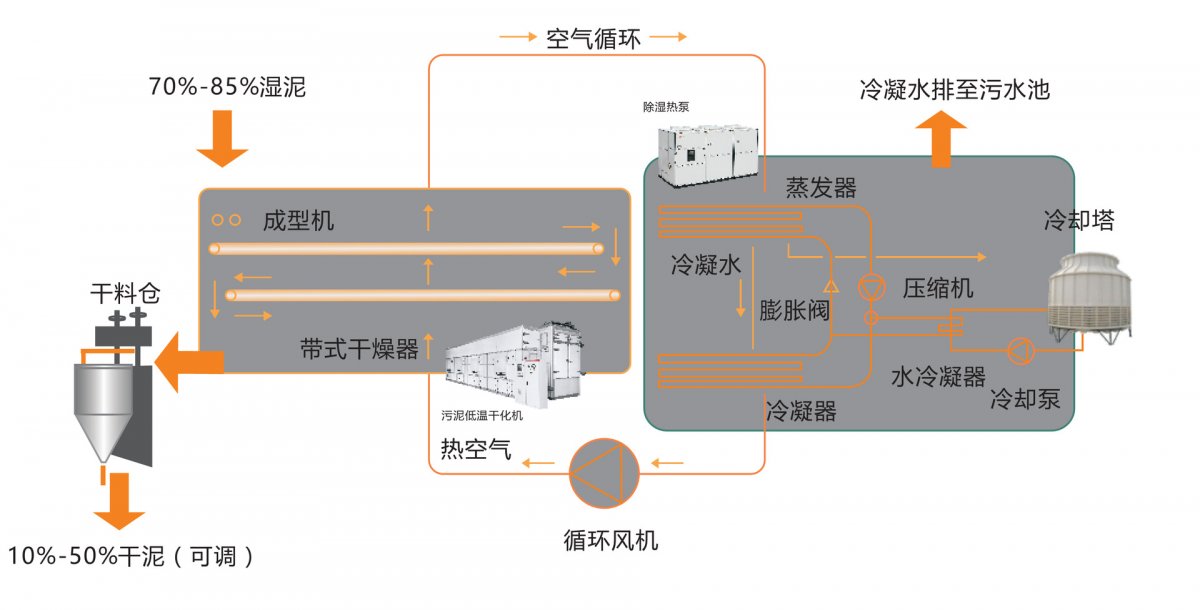

(4)參考流程圖：
三、系統主要設備
編號 | 名稱 | 說明 |

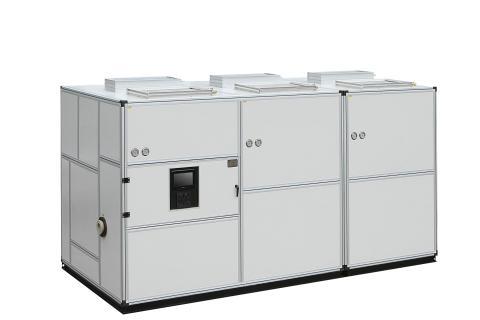

1 | 除濕熱泵 | 除濕熱泵可回收所有排風過程潛熱和顯熱，不向外界排放廢熱 |
2 | 網袋式干燥機 | 網帶式干燥透氣性好，可以增加熱風與物料的接觸面積，換熱效率高；污泥靜態放置，減少粉塵量及延長網帶的使用壽命 |
3 | 污泥切條機 | 根據不同的污泥性質進行成型 |
4 | 污泥輸送系統 | 污泥斗、螺桿機、皮帶輸送機等 |
5 | 冷卻系統 | 含冷卻塔、冷卻水泵 |

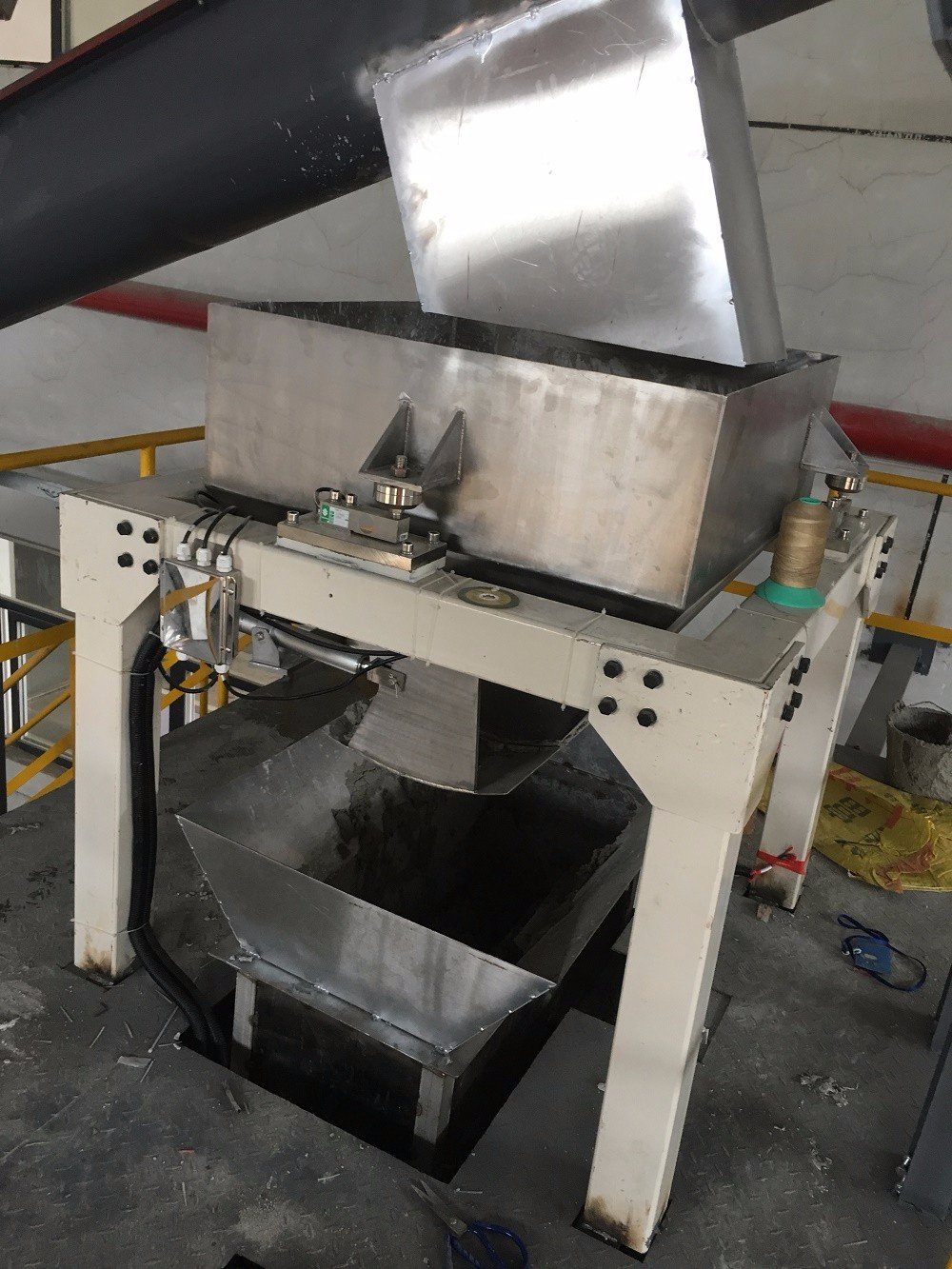

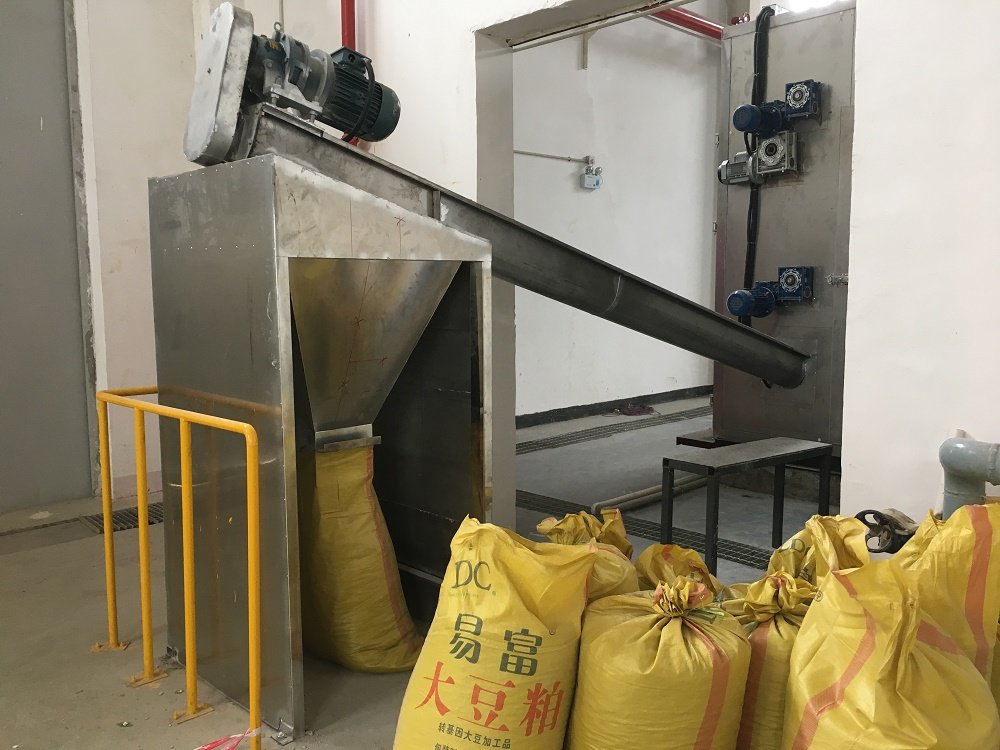

6 | 干泥輸送系統 | 含干泥輸送、干料斗和螺旋裝袋機 |
7 | 電氣及控制系統 | 系統全自動控制 |
8 | 參考圖片 |
|
四、性能特點
節能 | 1.采用熱泵熱回收技術，密閉式干化模式無廢熱排放； 2.每1度電可除水4公斤(除濕性能比1:4kg.H2O/kw.h)； |
環保 | 1.采用低溫(40-75℃)全封閉干化模式，無臭氣外溢，無需安裝復雜的除臭裝置； 2.采用低溫干化過程，H2S、NH3析出量大大減少； 3.冷凝水(污泥水份)處置簡單（或直排），節約干化過程冷凝水處理成本； |
安全 |
2.干料為顆粒狀，無粉塵危險； 3.出料溫度低(＜50℃)，無需冷卻，直接儲存； |
智能化 | 1.全自動運行，節約大量人工成本； 2.出料含水率可任意調節(10%-50%)； 3. PLC+觸摸屏智能控制,可實現遠傳集中控制。 |
五、設備選型
型 號 | DRK1200SL | DRK2400SL | DRK4800SL | DRK7200SL | DRK9600SL | DRK14400SL | |||
標準除水量(kg/24h) | 1200 | 2400 | 4800 | 7200 | 9600 | 14400 | |||
冷卻方式 | 水冷 | 水冷 | 水冷 | 水冷 | 水冷 | 水冷 | |||
冷卻水流量 △t=15℃ (m3/h) |
1.2 |
2.8 |
5.6 |
8.4 |
11.2 |
14 | |||
熱泵模塊(臺) | 1 | 1 | 2 | 3 | 4 | 6 | |||
電源(V) | 220/380*3h/50Hz | ||||||||
裝機總功率(kw) | 15 | 26 | 52 | 75 | 104 | 156 | |||
干燥溫度 | 60-75℃（送風）/45-60℃（回風） | ||||||||
制冷劑 | 混合冷媒 | ||||||||
控制系統 | 觸摸屏智能控制+PLC可編程控制器 | ||||||||
污泥濕度（%） | 含水量70%-85%（其他含水率可定制） | ||||||||
干料含水率 | 含水率20% (10%-50%范圍可變頻調節) | ||||||||
成型方式 | 切條 | ||||||||
結構形式 | 整裝 | 組裝 | 組裝 | 組裝 | 組裝 | 組裝 | |||
外形尺寸(m) | 2.4*2.4*2.45 | 4.3*2.4*2.45 | 8.3*2.4*2.45 | 12.3*2.4*2.45 | 16.3*2.4*2.45 | 24.3*2.4*2.45 | |||
備注：以上為標準規格機型，若要求其它規格的除水量，可以定制。 | |||||||||
六、應用范圍
德爾科除濕熱泵污泥干化系統可充分實現對污泥進行“減量化、穩定化、無害化和資源化”處理；*終污泥顆粒可做摻燒燃料、焚燒、建筑材料、生物燃料等；可適合生活污泥、印染、造紙、電鍍、化工、皮革、各類型污泥干化系統(包括含砂量大污泥)。
干化前的污泥 干化后的污泥 現場設備
七、客戶案例

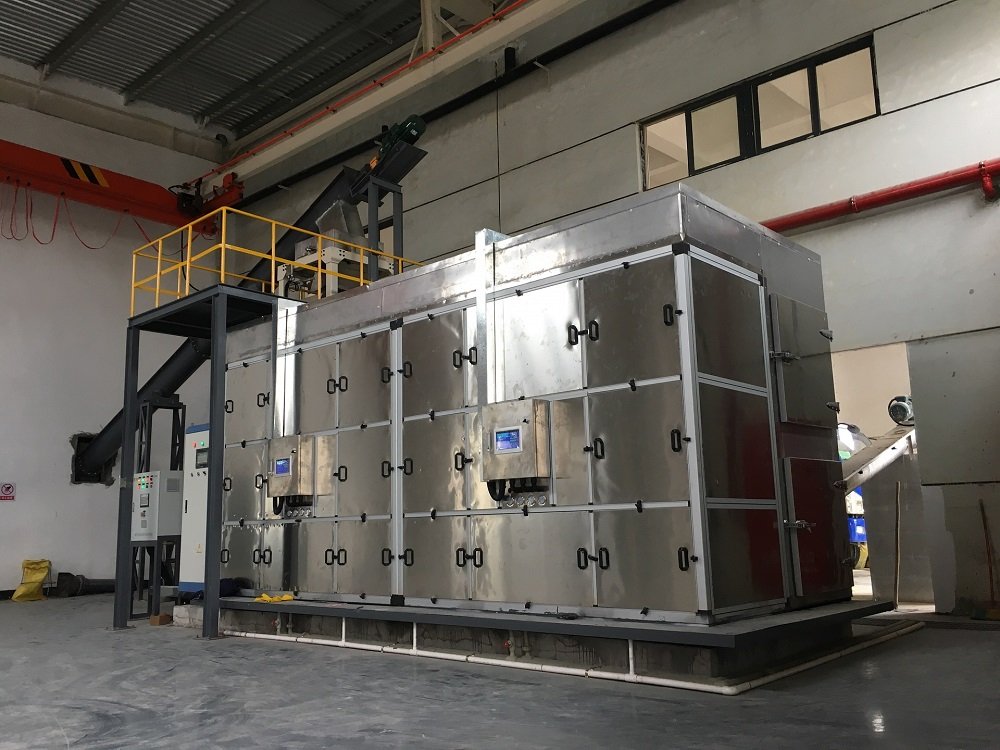

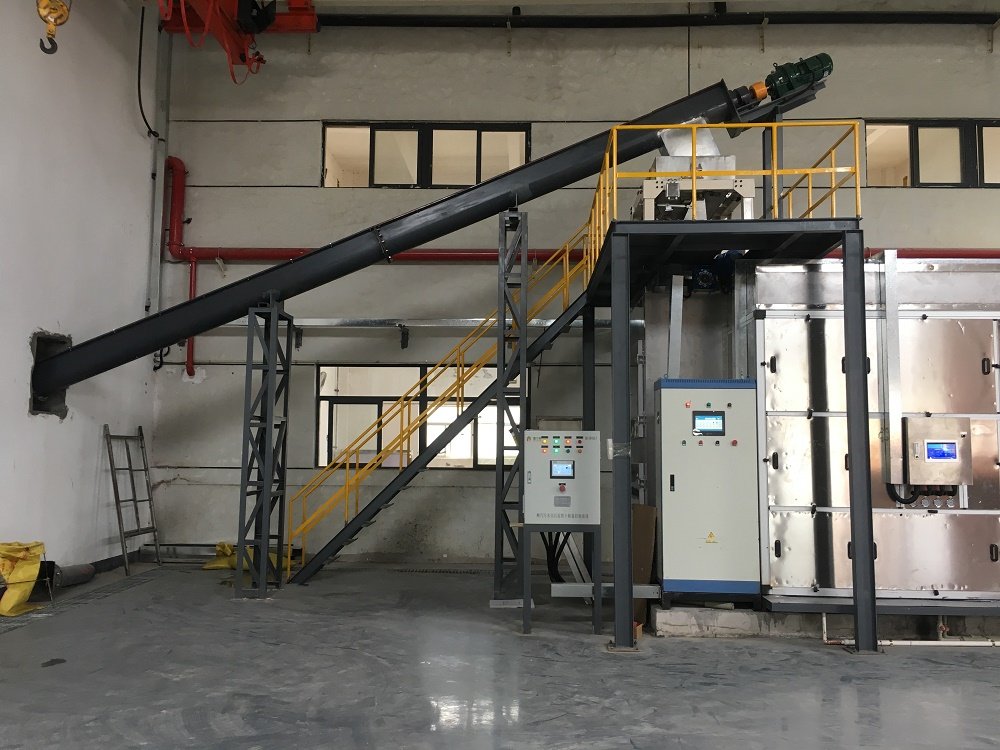

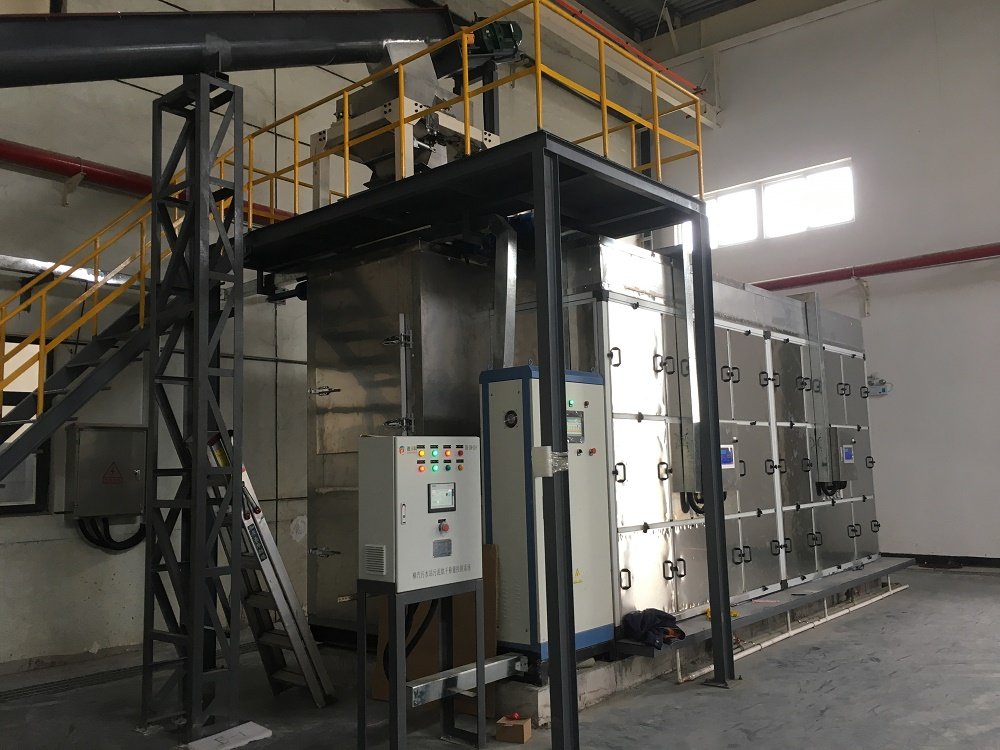

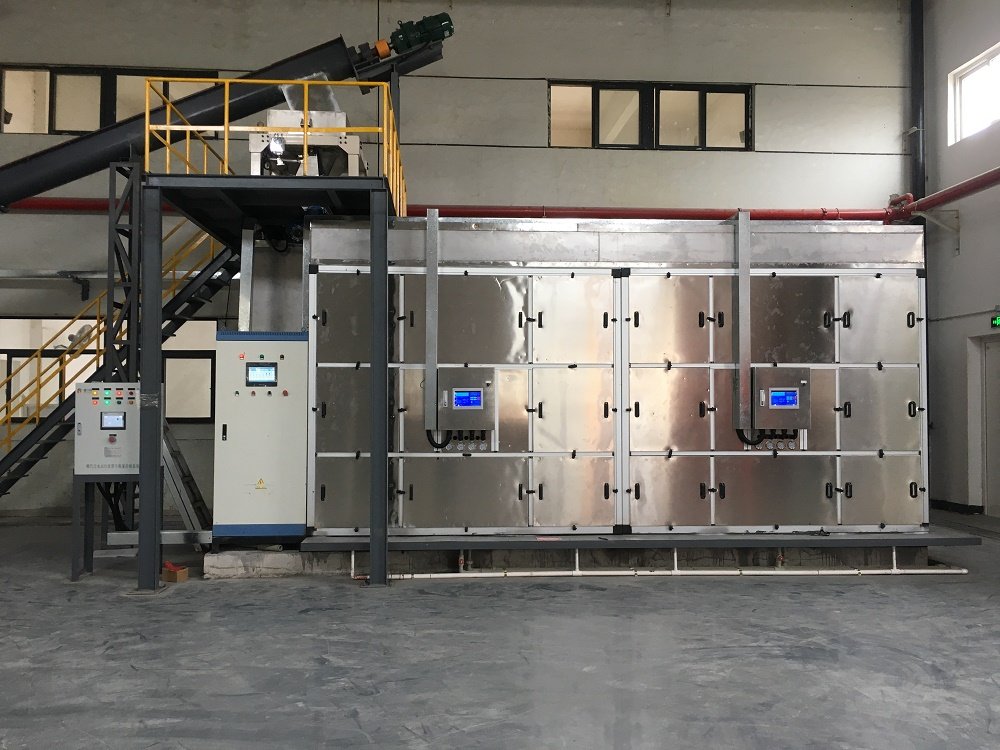

某汽車制造廠采用我司DRK4800SL低溫冷凝干化機對污泥進行干化。
