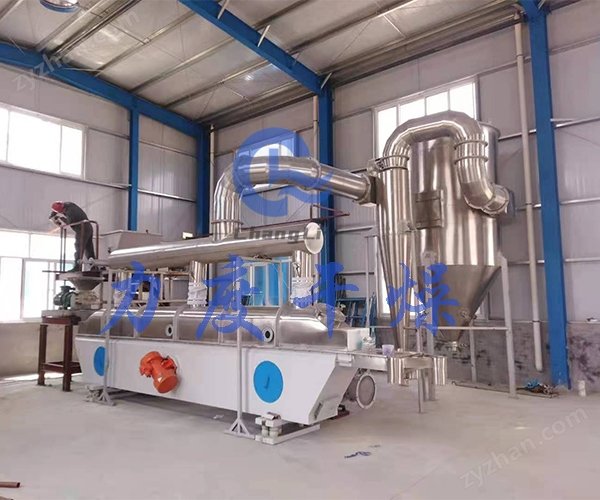

一、富馬酸振動流化床干燥原理
物料自進料進口進入機內，在振動力作用下，物料沿水平面流化床拋擲，向前連續運動，熱風向上穿過流化床同濕物料換熱后，濕空氣經旋風分離器除塵后由排風1：3排出．干燥物料由排料進口排出。
二、富馬酸振動流化床干燥機（物料概述）
富馬酸是一種重要有機化工原料，也是精細化工產品的中間體，同時也是順酐重要衍生物，廣泛用于食品、涂料、樹脂、增塑劑領域。在食品行業中，富馬酸用作酸味劑，可用于清涼飲料、西式酒、冷飲、濃縮果汁、水果罐頭、腌菜、冰淇淋中。
三、富馬酸振動流化床干燥機設計要求
（1）、物料基本要求
1、 物料名稱：富馬酸
2、 產量：1000Kg/h（干料）
3、 干燥前物料含水量10％
4、 干燥后物料含水量≤0.25％
5、 進料溫度：30-35℃
6、 加熱方式： 飽和蒸汽0.6MPa
7、 干燥后產品：粒徑≥0.5mm 約占 95% ，粒徑≤0.5mm約占 5%
8、干燥損失： 不超過5%
9、 防護等級： IP65
（2）設備選型

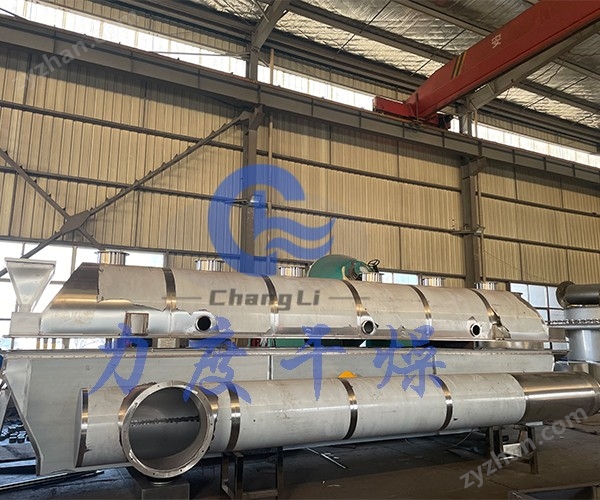

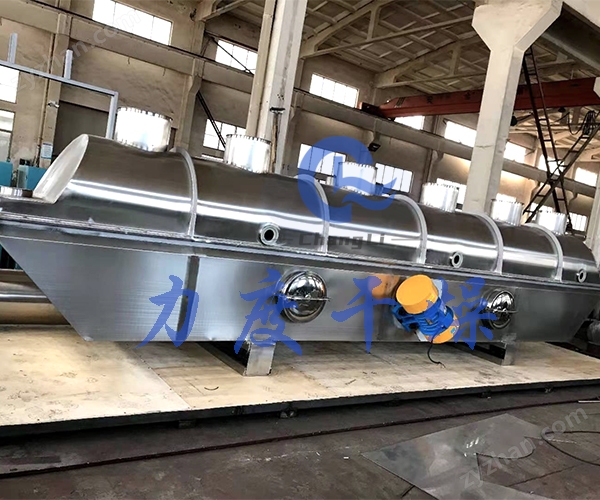

干燥設備型號：振動流化床ZLG9.0x0.7（含1.0米冷卻段）
床層干燥面積S＝5.6㎡
床層冷卻面積S＝0.7㎡
（3）確定各部位的溫度
8、 進風溫度取：140℃，
9、 出風溫度取：80-90℃
（4）、熱量衡算
A、物料衡算及熱量衡算：
初含水：10%；終含水：≤0.25%；產量：1000Kg/h
1、蒸發水分計算：W=109Kg/h
B、熱量衡算：飽和蒸汽0.6Mpa，
取進風溫度：140℃左右，出風溫度：80-90℃，原料溫度：30℃，環境溫度15℃
干燥產品溫度：75℃，
物料比熱：取0.25Kcal/Kg.℃
1、蒸發水分所需熱量：Q1=109*（595+0.45*90-15）=67635Kcal/h
2、物料升溫吸收熱量：Q1=1000*0.25*（75-30）=11250Kcal/h
3、尾氣排出帶走熱量：Q3=0.24*L*（90-15）=18L
4、干燥中熱損失熱量：Q4=0.15（Q1+Q2+Q3）=11832+2.7L
5、干燥新風帶入熱量：Q=0.24*L*(140-15)=30L
6、根據熱量守恒定律：Q=Q1+Q2+Q3+Q4 ，計算L=9755kg/h
7、熱風體積流量的計算：
熱風體積流量：V140＝L/γ1＝11423m3/h
冷風體積流量V15＝L/γ2＝8129m3/h
排風體積流量V90＝L/γ2＝10056m3/h
8、床體面積的計算：
空床風速據經驗選取0.6m/s，床層面積S=V140/0.6/3600=5.28m2，
床體干燥段面積S=0.7X8m=5.6m2＞5.28m2，故滿足設計需要。
考慮到物料的冷卻效果，冷卻段風速取1.0m/s,計算冷卻風量為2520m3/h
故：排風體積流量調整為V90＝13000m3/h合適。
8、系統總供熱量：理論Q=30*9755，考慮余量，取30.0*104 Kcal/h
9、尾氣排放驗證：尾氣含濕量X2=0.018+109/9755=0.029kg/kg，經查空氣焓濕圖得：尾氣80℃時遠高于露點溫度，排風溫度合理。
(5)、各風機型號的選取
送風機4-72-4.5A-7.5kw 數量1臺
風量7081-10562m3/h
風壓2428-1673Pa
電機Y132S-2
冷卻送風機4-72-3.2A-2.2kw 數量1臺
風量2209-3517m3/h
風壓1220-792Pa
電機Y90L-2
引風機9-28-8D-30kw 數量1臺
風量10991-15387m3/h
風壓3835-3540Pa
電機Y200L-2
（6）計算換熱器面積S
干燥所需的熱量：Q取30.0*104 Kcal/h
蒸汽散熱面積為：蒸汽壓力為0.6Mpa,則蒸汽溫度為T=170.41℃，
對數平均溫度Δt=[(T-t0)-(T-t1)]/ln[(T-t0)/(T-t1)]=61.38℃
K取15
S=Q/（K.ΔT），實際選取375㎡，75㎡/片*5片=375㎡
單片散熱器外形尺寸1560*1340*245mm
蒸汽耗量的計算：（假設蒸汽壓力為0.6Mpa）
蒸汽耗量＝Q/γ式中γ為蒸汽的汽化潛熱，
γ＝2738KJ/Kg 蒸汽耗量Q/γ＝460Kg/h左右
（7）、內置布袋除塵器的選取
V90＝13000m3/h，布袋過濾風速V=0.015m/s，布袋過濾面積S=244m2，骨架材質304，采用耐酸耐溫優質布袋。
（8）、壓力匹配的驗算
主機壓力損失ΔP1： ～1000Pa
加熱器及熱風管道ΔP2： ～1000Pa
內置布袋除塵器壓力損失ΔP3 ～1500Pa
引風管道壓力損失ΔP4： ～500Pa
系統總壓力損失ΔP＝ΔP1＋ΔP2＋ΔP3＋ΔP4≈4000Pa
所選風機總壓力5600Pa＞3600 Pa
滿足系統所需壓力。
四、富馬酸振動流化床配置清單
1、送風系統
（1）、初、中效空氣過濾器外形尺寸1200*1200*500mm濾料無紡布/外殼不銹鋼 304 2套
（2）、鼓風機，配套調風閥、底座、機架、減震墊4-72-4.5A-7.5kw不銹鋼3041臺
2、加熱系統
（1)、蒸汽散熱器75*5片=375㎡，U型管式，耐壓高熱效率高不銹鋼304管繞不銹鋼翅片5片
(2)、高溫高效過濾器30萬級凈化濾料纖維濾紙/外殼不銹鋼304 1套
(3)、變徑連接管1340*1130-φ500mm不銹鋼304 2套
3、干燥系統
(1)、熱風總道Φ500mm*8000mm不銹鋼304
(2)、軟連接Φ420mm 無紡布
(3)、調節風閥Φ400mm不銹鋼304
4、下床體
（含食品級軟連接帆布）殼體δ8mm不銹鋼304/隔板δ8mm/不銹鋼304，加強筋無縫不銹鋼管φ57X3.5mm外包不銹鋼1.5mm不銹鋼304,下箱體保溫50mm
5、網孔板700*9000mm,δ2mm，加強δ6mm不銹鋼304
6、干燥機上箱體寬度1360*長度9000*高度4200mm不銹鋼304δ3mm
7、內置布袋Φ120*2000mm耐酸、耐溫滌綸濾袋43
8、布袋骨架Φ118*2000mm不銹鋼304
9、布袋花板1360*9000mm不銹鋼304δ4mm/加強
10、噴吹管3/4寸無縫不銹鋼304
11、脈沖電磁閥3/4寸組合件
12、脈沖控制儀30門組合件
13、氣包Φ159*4300mm不銹鋼304
14、振動電機ZDS-42-6-2.2kw碳鋼2臺
15、空氣氣囊FD330-11,有效高度130mm（氣壓0.5Mpa）
16、底座及支腿配套碳鋼外包不銹鋼
17、引風總管道,配套調節風閥Φ600mm，L約8500mm，δ2.0mm不銹鋼304
18、冷卻送風機,配套過濾器4-72-2.8A-2.2kw不銹鋼304
19、U型進料螺旋LX180*3mm/加強L=12m,P=2.2kw不銹鋼304
20、出料螺旋LX-Φ159mm長度L=6m,P=2.2kw不銹鋼304
21、除塵系統
(1)、引風管道Φ600mm，L約3000mm，δ2.0mm不銹鋼304
(2)、90度彎頭Φ600mmδ2.0mm不銹鋼304
22、引風機
配套底座、減震墊9-28-8D-30kw碳鋼（變頻調速）1臺
23、控制系統
(1)、控制柜GGD標準柜不銹鋼外殼1套 , PLC+觸摸屏組合件
(2)、變頻器引風機30kw1臺
