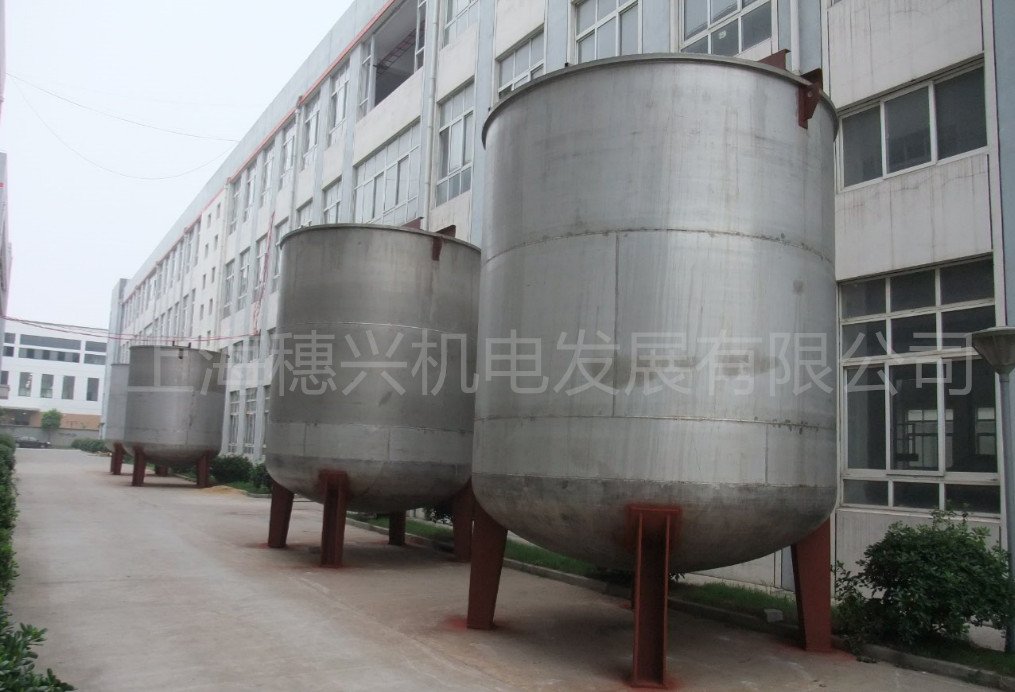

產品名稱：多功能攪拌釜/罐
一、產品用途：
攪拌罐顧名思義即是對物料進行攪拌、混配、調和、均質等，不銹鋼攪拌罐根據生產工藝的要求設計結構及配置可標準化及人性化。攪拌罐在攪拌過程中可實現進料控制、出料控制、攪拌控制及其它手動自動控制等。
二、產品結構：
攪拌罐由攪拌罐體、攪拌罐蓋、攪拌器、支承、傳動裝置、軸封裝置等組成，還可根據工藝要求配置加熱裝置或冷卻裝置。攪拌罐體、攪拌罐蓋、攪拌器、軸封等選用材料可根據不同的工藝要求選用碳鋼或不銹鋼等材料來制作。
攪拌罐體與攪拌罐蓋可采用法蘭密封聯結或焊接聯結。攪拌罐體與攪拌罐蓋可根據工藝要求開進料、出料、觀察、測溫、測壓、蒸汽分餾、安全放空等工藝管孔。攪拌罐蓋上部配置有傳動裝置（電機或減速器），由傳動軸驅動攪拌罐內的攪拌器。軸封裝置可采用機封或填料、迷宮密封等多種形式(根據用戶需要確定)。由于用戶生產工藝要求不同，攪拌器可配置漿式、錨式、框式、螺旋式等多種形式。如有其他要求可與本廠聯系，另行設計制作。
三、蒸汽加熱攪拌罐結構：
1、可在線CIP清洗、SIP滅菌(121°C/0.1MPa)。
2、按照衛生級要求設計與適宜的徑高比設計；結構設計人性化，操作方便。
3、采用無級調速也可采用變頻調速攪拌，傳動平穩，噪音低。使用較具人性化，滿足不同操作時段的攪拌要求。
4、夾套內設置螺旋式導流環，強化了傳熱過程，換熱效率高，加熱（冷卻）均勻節能。
5、夾套外的保溫層填充環保耐高溫的聚氨酯保溫材料，具有較優質的隔熱保溫效果，較具環保節能。
6、罐體內外面做拋光處理(粗糙度Ra≤0.4μm)，外形美觀、整潔；各進出管口、視鏡、人孔等工藝開孔與內罐體焊接處均采用拉伸翻邊工藝圓弧過渡，較光滑易清洗無死角，保證生產過程的可靠性、穩定性，符合“GMP”等規范要求。
四、設備附件配置：
快開式衛生人孔、窺視燈鏡、溫度計、呼吸器、CIP清洗器、料液進出口、采樣口、SIP滅菌口、液位傳感口、冷熱媒進出口等接口。

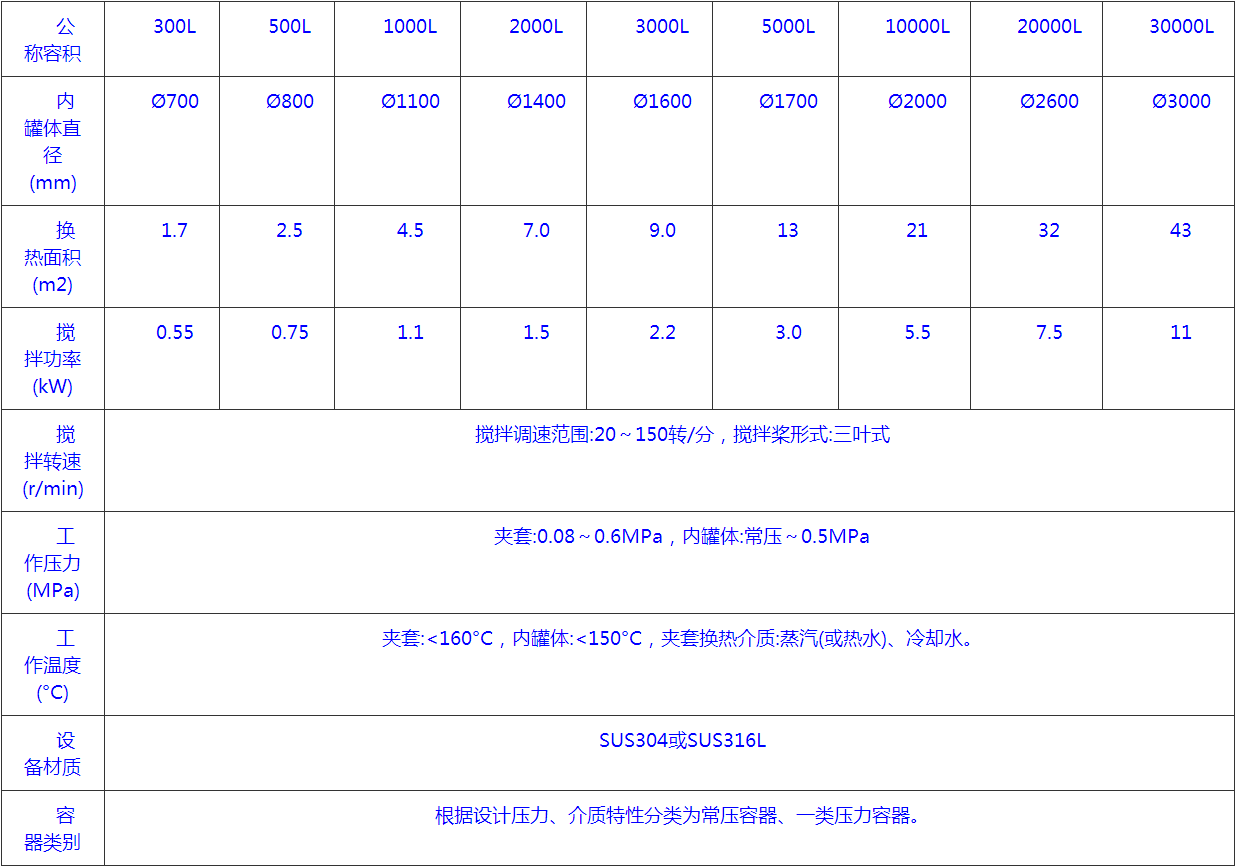

五、設備參數：
注：1.圖表中攪拌電機功率供參考，攪拌電機功率、攪拌轉速及攪拌槳形式以物料性質而定。
2.圖表以外的較多未列容積按用戶要求制造。較多詳細了解該設備，請致電與我們聯系。
3.配料罐/調配罐選型需提供的工藝參數：物料性質、工作壓力、工作溫度、使用工況等。
多功能攪拌罐（釜）是用于固定在各種容器上，上海穗興機電發展有限公司有多種攪拌槳葉可選，適合不同工藝要求。一般采用端面密封，帶密封自潤滑系統，不需要經常維護，性能穩定，安全可靠。適用于各種物料的攪拌、混合、溶解分散和調色。操作簡單，適應性強，是理想的攪拌，分散等多功能設備。由電加熱管發熱加熱導熱油，再通過罐壁導熱來加熱物料。上海穗興專業生產多功能攪拌釜攪拌罐廣泛用于多行業多領域。
特點：
無排放，較環保
加熱管安裝在夾套中，熱量損耗降低，加熱時間短
可以設置上、下線溫度提前量，控制溫度精確
適合5000L以上的生產需求
連續生產較節能
技術參數：
電源：220V/380V，50HZ或根據客戶要求定制
功率范圍：0.37~75kw
處理量：50-20000L
攪拌轉速范圍：0~2890rpm
配置選擇：
接觸物料材質：SUS304不銹鋼、SUS316L不銹鋼、碳鋼等
調速方式：變頻調速
固定方式：平臺式 支腿式
工作頭配置：帶刮壁錨式槳葉，框式槳葉，折葉式槳葉，開啟渦輪式，圓盤渦輪式，
布魯馬金式，鋸齒圓盤式，三葉后掠式，螺帶、螺桿式
加熱方式：電加熱，蒸汽加熱，熱水循環加熱，熱油循環加熱等
密閉形式：機械密封，填料密封，氣密封，骨架油封
安裝方式：上置底置側置
應用領域：
廣泛應用于醫藥、石油、化工、染料、橡膠、食品等行業，用來完成硫化、硝化、氫化、烴化、聚合，縮合等工藝過程的容器。一般可采用SUS304、SUS316L等不銹鋼材料制造。
