結構與工作原理
加藥裝置主要由溶液箱、攪拌機、計量泵、液位及料位計、控制箱、管路、閥門、安全閥、背壓閥、止回閥、脈動阻尼器、壓力表、Y型過濾器等組成。
加藥裝置根據所需藥劑濃度，在攪拌箱內配置，經攪拌器攪拌均勻后投入溶液箱、用計量泵向投藥點或指定系統中輸送所配制的溶液。成套加藥裝置具有結構緊湊、安全簡單、操作使用簡便等特點。加藥裝置還可根據用戶不同工藝流程的要求，進行有針對性的設計、配置必要的部件，實現自動遠程控制等功能。

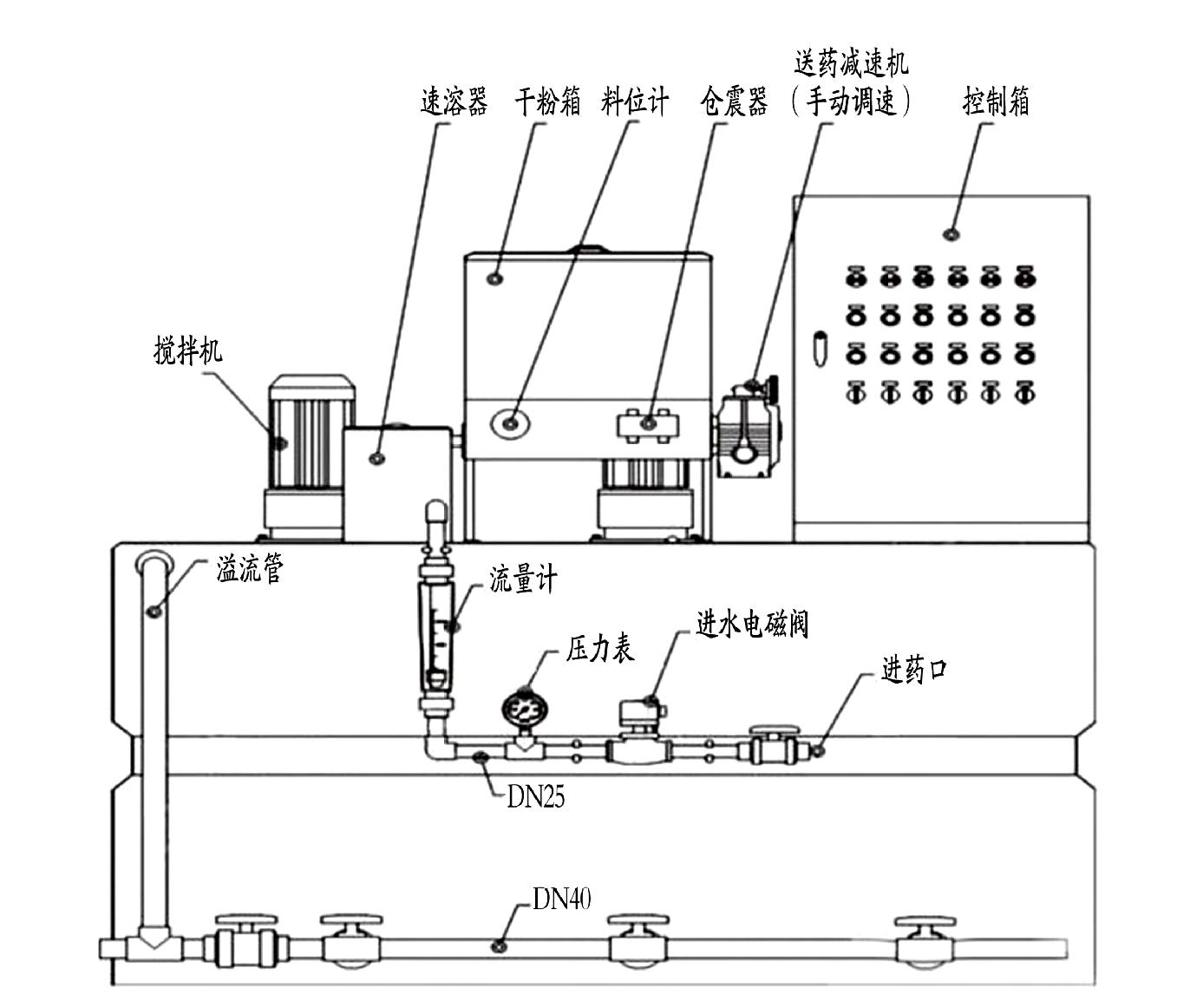

干粉投加系統是設計用于粉狀物料的全自動連續配制和投加系統，從粉劑到配制好的溶液，整個過程均達到全自動、安全、連續運行。干粉按要求的投加量(設定螺桿轉速)從料斗進入混合器，通過潤濕后進入混合槽進行稀釋（設定進水流量），達到要求濃度的溶液。稀釋后的溶液流經熟化槽，再進入儲存槽，由計量泵將藥液輸送至指定點，當儲存槽的溶液處于低液位時，液位開關輸出信號，啟動設備重新進行溶液配制過程；當儲存槽的溶液處于高液位時，液位開關發出信號，此循環過程就停止；如果儲存槽空了，該循環將再次開始。這樣系統得以連續不斷地運行，攪拌機不斷地將溶液攪拌均勻。料斗的物位儀連續偵測料位，到低位時發出信號，并關閉進水電磁閥，加入物料后自動啟動。
技術主要特點
*性能穩定，運行安全可靠，設備出現故障，系統會自動關閉，同時發出報警信號。
*采用螺旋給料器投加粉體，速度閉環控制，保證投料均勻、分散、精度在1％以內。
*在規定的生產量及連續投液條件下，所配制溶液的熟化時間保證在2小時以上。其配制濃度為0.05％--0.5％。
*抗腐蝕性良好，與介質接觸處全部采用工程塑料和不銹鋼材質。
*采用三槽溢流式溶液操作系統，使設備結構簡單、體積小、安裝方便。適用于連續溶解和連續添加藥劑的環境。
*攪拌器采用特殊設計的多級漿葉結構。
*預混器加速粉料的水化作用，水流狀態可以調節。

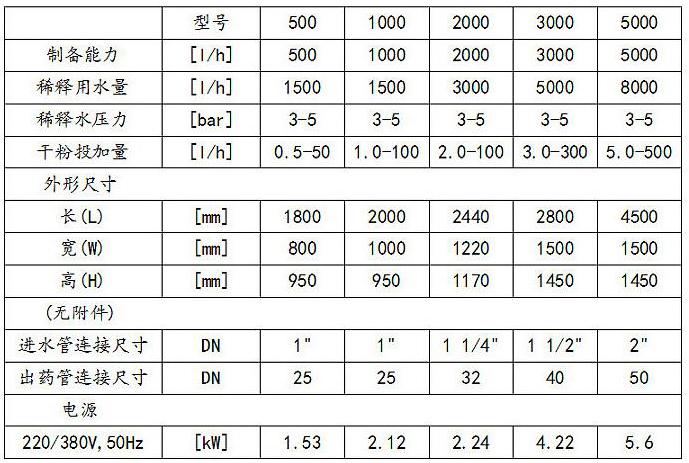

技術參數
