LDH犁刀混合機
565
LDH型犁刀混合機(以下簡稱混合機)是由浙江省化工研究院設計的一種新型、高效粉體混合設備。該機可應用于化工、醫藥、食品、飼料、染料、冶金、礦山等行業的固一固(即粉休與粉體)混合，固一液(即粉體內添加液體)混合，以及濕造粒、干燥、濃縮等復合工藝。
本機是一種適應性強、用途廣的多功能混合設備。

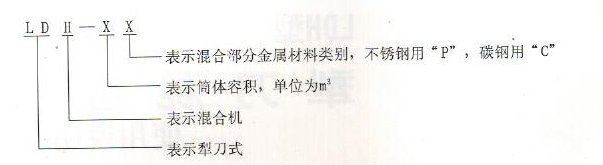

二、型式及其含義
三、結構特點
混合機結構如圖所示，它主要由傳動部分，臥式筒體、犁刀組軸、飛刀組、出料閥噴液裝置等組成。
混合機傳動部分包括帶電機擺線計輪減速機、聯軸器，主要把電機的運動變?yōu)樾枰乃俣群团ぞ貍鹘o犁刀軸。
臥式筒體由鋼板卷制而成，作盛物料用，簡體上開有若干孔，供進出料，觀察用。犁刀軸支承座固定在筒體二端的蓋板上。
犁刀組軸由犁刀，犁刀臂和主軸組成，犁刀用犁刀臂安裝在主軸上，并作成哈夫結構，便于拆裝。
飛刀組由多把飛刀組成，通過付電機直接驅動，安裝在筒體側面，為了防止粉塵進入軸承，飛刀軸采用多道密封結構。
出料閥裝在筒體的底部(連續出料除外)，用于關閉和放出物料，其工作是通過手柄和四連桿機構來實現的。
混合機噴液裝置固定筒體圓周上，噴嘴采用農用噴頭，噴散效果好。
四、工作原理
混合機開動后犁刀繞軸旋轉，帶動物料沿筒體徑向作周向湍動，同時把物料沿犁刀兩側面的法線方向拋出。
當被拋出和作周向湍動的物料流經飛刀組時，被高速旋轉的飛刀迅速、有力地拋散。
物料在上述犁刀和飛刀的復合作用下，不斷更疊、擴散、在較短時間內達到均勻混合，混合精度較高。
對開需要固--液混合的物料，混合液體通過噴液裝置均勻噴灑在筒體內運動的物料上。
