MC系列
直接聯系
常州市益思特干燥設備有限公司.
面議
MC系列
3936
--
具有Ⅰ型除塵效率高、處理風量大、性能穩定、操作維修方便等特點外，還具有比I型使用效果好，不易積粉、應用范圍廣等特點
廣泛應用于糧食食品、化工、建材、醫藥、冶金等行業的通風除塵和粉塵回收。
MC系列脈沖布袋除塵器
| 概述 MC-II方型脈沖布袋除塵器是在MC-Ⅰ型的基礎上經改進修改而成的，它除了具有Ⅰ型除塵效率高、處理風量大、性能穩定、操作維修方便等特點外，還具有比I型使用效果好，不易積粉、應用范圍廣等特點，廣泛應用于糧食食品、化工、建材、醫藥、冶金等行業的通風除塵和粉塵回收。 |  |
技術參數
| 技術指標/型號 | MC24 | MC36 | MC48 | MC60 | MC72 | MC84 | MC96 | MC120 | |
| 過濾面積(m2 ) | 18 | 27 | 36 | 45 | 54 | 63 | 72 | 90 | |
| 濾袋數量(只) | 24 | 36 | 48 | 60 | 72 | 84 | 96 | 120 | |
| 過濾風速(m/s) | 20-40 | 20-40 | 20-40 | 20-40 | 20-40 | 20-40 | 20-40 | 20-40 | |
| 過濾風量(m3 /h) | 1300－2600 | 1950-3900 | 2600-5200 | 3240-6480 | 3900-7800 | 4550-9100 | 5200-10500 | 6500- | |
| **外形尺寸 | 長 | 1000 | 1400 | 1800 | 2200 | 2600 | 3000 | 3560 | 4360 |
| 寬×高 | 1450×3700 | 1450×3850 | 1450×4100 | ||||||
| 清灰裝置 | 脈沖閥數量 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
| 耗用壓縮空氣量m3 | 0.07 -0.30 | 0.11 -0.40 | 0.15 -0.50 | 0.18 -0.60 | 0.22 -0.60 | 0.25 -0.90 | 0.29 -0.90 | 0.37 -0.90 | |
| 壓縮空氣壓力(kg/cm3) | 5-7 | ||||||||

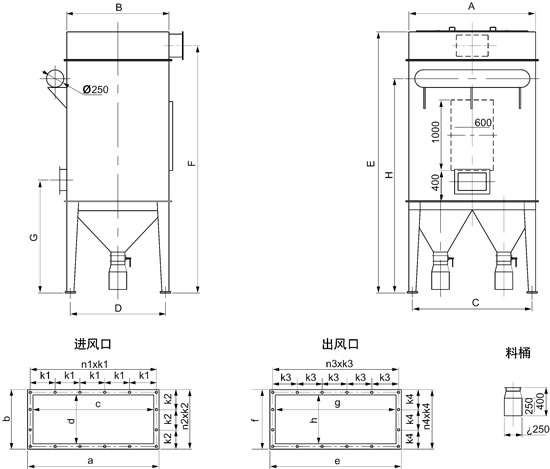

安裝示意圖
主要尺寸
| 參數 | MC24 | MC36 | MC48 | MC60 | MC72 | MC84 | MC96 | MC120 | |
| A | 1000 | 1400 | 1800 | 2200 | 2600 | 3000 | 3560 | 4360 | |
| B | 1450 | ||||||||
| C | 780 | 1180 | 1600 | 2000 | 2400 | 1400+1400 | 1670+1670 | 2080+2080 | |
| D | 1230 | ||||||||
| E | 3700 | 3850 | 4100 | ||||||
| F | 3500 | 3600 | 3850 | ||||||
| G | 1700 | 1750 | 2000 | ||||||
| H | 3040 | 3090 | 3300 | ||||||
| a | 476 | 576 | 876 | 876 | 1076 | 676 | 776 | 876 | |
| b | 336 | 376 | |||||||
| c | 400 | 500 | 800 | 800 | 1000 | 600×2 | 700×1 | 800×2 | |
| d | 260 | 300 300×2 | |||||||
| e | 576 | 576 | 876 | 876 | 1076 | 1276 | 1326 | 1436 | |
| f | 276 | 376 | |||||||
| g | 500 | 500 | 800 | 800 | 1000 | 1200 | 1250 | 1360 | |
| h | 200 | 300 | |||||||
| k1×h1 k1×2 | 110×4 =440 | 108×5 =540 | 120×7 =840 | 120×7 =840 | 120×7+100×2 =1040 | 110×4+100×2 =640 | 110×5+95×2 =740 | 120×7 =840 | |
| k2×n2 | 150×2=300 | 113.3×3=340 | |||||||
| k3×n3 k3*2 | 108×5 =540 | 108×5 =540 | 120×7 =840 | 120×7 =840 | 120×7+ 100×2 =1040 | 124×10 =1240 | 120×9+105×2 =1290 | 120×10+ 100×2 =1400 | |
| k4*n4 | 120×2=240 | 113.3×3=340 | |||||||
| 排灰口蝶閥直徑 | 150 | 150 | 150 | 150 | 150 | 200 | 200 | 200 | |
