MCC系列反吹集塵機

使  用  說  明  書

歡迎您選用本公司產品，為確保正確使用，

請仔細閱讀此說明書

目    錄

一. 概述

二. 主要技術參數和性能指標

三. 主要結構和工作原理

四. 技術說明

五. 安裝調試

六. 脈沖控制儀使用說明

七.  維護與保養

一.概述

工業除塵器問世以來除塵器問世以來，在國內外不斷得以廣泛的應用和改進。其中在凈化含塵氣體的性能及設備結構上，已取得了較大的進展。我公司生產的 MCC 系列濾筒除塵器，是在吸收國外產品先進技術基礎上，對除塵效率、結構性能及可靠性等方面進行了綜合改進而成，與國內同類產品相比，具有以下顯著優點：

1.精美大氣：整機（包括風機）全部采用不銹鋼制作。并且集粉倉采圓弧角成型加工工藝滿焊，更易清潔。符合食品級工作環境

2.高效率折：疊式微米級單筒濾芯，能吸附更多粉塵

3.強    力：專用多葉片風輪設計，具有更強勁的吸風能力

4.清粉方便：一鍵式反吹清粉機構，能更有效的清除附在濾芯上的粉塵。

5.低 噪 音：專用隔音棉，有效降低噪音。

二、 主要技術參數和性能指標

三.主要結構和工作原理

工作原理：

接通電源，風機運轉，含塵空氣從塵源經吸塵罩、風管、進風口進入箱體，因氣流突然擴張，流速驟然降低，大粒粉粖在其自重的作用下從含塵空氣中分離而沉降至灰斗中，其余塵粒由于濾芯的篩濾、碰撞、鉤掛等作用，被滯留于濾芯

外壁，凈化后的空氣由風機經出口排出。當滯留在濾芯外壁上的塵粒不斷增加時，除塵器的阻力相應增大，吸塵罩口吸力逐漸降低，為保證除塵器的效果，應視情況定期進行脈沖反吹清灰；粉塵即落入灰斗中，完成了除塵回收的任務。

四.技術說明

1.過濾面積(m2)

過濾面積計算公式為：F=Q/(60V)

式中：Q——過濾風量(m3/h)；V——過濾風速(m/min)

2.過濾風速(m/min)

對于一般過濾溫度較高(60℃≤t≤120℃)、粘度大、濃度高、塵粒細的含塵氣體，可按低負荷運行考慮，取  V=0.7～1.25m/min；對于一般過濾為常溫(t≤80℃)、粘度小、濃度低、塵粒粗的含塵氣體，可按高負荷運行考慮，取 V=1.25～2.0m/min。

3.工作阻力

常溫狀況空運載取 300～400Pa；

一般負荷運行狀況取 1000～1300Pa；

高速負荷運行狀況取 1300～1500Pa。

4.塵氣溫度

一般塵氣溫度應控制在 80℃以下，**不超過 120℃。

5.入口塵氣濃度

入口塵氣濃度一般應控制在 15g/Nm3 以下，較粗顆粒塵氣入口濃度可以高些，入口濃度超過規定值時，應增加相應的空氣延伸旋風室組合。

 五.安裝調試
1.安裝前要檢查除塵器所有附件是否齊全、主機有無損傷之處。如有問題待處理后再進行安裝。
2.將主機安放在平整的地面上，若地面不平可以調節設備底部的腳蹄使設備安放平穩
3.接好電源，確認電源相序是否正確，檢查設備內是否有其他雜物。
4.將總電源開關旋到ON 的位置，再右旋急停開關,打開控制電源。
5.電氣箱內的脈沖控制器可設脈沖間隔.脈沖寬度.
6.試運轉除塵器：檢查控制系統的可靠性；檢查主風機旋轉方向是否正確，運轉是否平穩，有無異響和雜音。試運轉 1-2 小時后，若一切正常，可投入常規運行。

在線型脈沖控制儀使用說明

一、型號意義

二、 參數設置說明：

1. 按下“功能”鍵進入?yún)?shù)選擇狀態，并且發光二級管指示當前修改項；

2. 轉動“設置” 旋鈕修改參數值，P為參數值增加，Q為參數值減少；

3. 任何時候，按下“功能”鍵，控制儀即可進入?yún)?shù)修改狀態；

4. 按下“功能”鍵跳到運行指示燈亮起時，參數設置完成，控制儀開始自動清灰運行。



三、在線控制儀接線標識說明：（各型號端子接線圖附后）

1) 【電源】為交流220V輸入端子（L,N）；

2) 【公共端】為閥用公共端；

3) 【運行信號】為該型號脈沖控制儀自動運行控制端口，接口類型為干接點。當需要外部控制自動清灰運行時，需將主板上的黑色跳線帽兒斷開；

4) 【1～N】為脈沖閥信號輸出端子（N標示控制儀輸出路數）；

5) 【A+ B-】為485通訊接口。(該功能需定制)

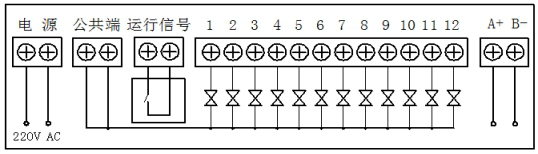

l QYM-ZC-12A/D接線端子圖

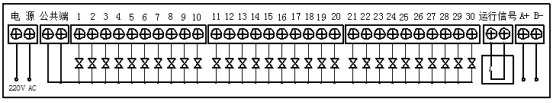

l QYM-ZC-30A/D接線端子

 注 意：

1、 由于線路板及接線端子上工作電壓高達220V，操 作時手一定要保持干燥且不要接觸接線端子和線路，否則，可能導致觸電事故；

2、 由于“功能”按鈕為塑料微型按鈕，操作時應垂直輕按，切忌用力過猛或斜按，否則，很容易損壞按鈕。

3、 控制儀周圍不應有腐蝕性氣體，盡量避開強烈震動、強磁、高溫高熱場所;

4、 為了保證正常的生產及設備安全，控制路數、脈沖閥數應由專業技術人員進行調整。

四、售后服務。

l 在售出12個月內用戶正常使用出現任何問題，我公司負責免費維修；

l   終身保修，超過12個月或非正常使用產生的維修，收取維修成本及運輸、郵寄費用；

l 小時服務熱線和技術支持；

l 更換控制程序，收取運輸、郵寄費用；

l 提供升級及產品定制服務，收取定制服務費。

六. 維護與保養

1.檢查吸塵管路是否堵塞

2.監測含塵氣體溫度和濕度變化，嚴防結露

3.確保控制系統和機械系統的正常運轉

4.判斷濾芯是否完好可通過觀查出風口是否有冒灰，如發現

破損應及時更換，每半年濾芯應清洗一次

5.柜體門板密封條檢查是否有縫隙
