廣泛適用于化肥，化工，食品，醫療，農藥，玻璃，水泥等行業。
廣泛適用于化肥，化工，食品，醫療，農藥，玻璃，水泥等行業。
產品概述
空氣敲擊錘是歐頓公司研發中心結合國際技術研發的新型敲擊裝置，其 特點是撞擊力大，結構簡單使用方便.可有效解決粉體物料生產過程中的粘壁、掛 料、堵塞、架橋等情況且對料倉無損傷和變形。沖擊力大，噪音小，多種型號可 供選擇。沖擊力和動作時間可控制，安裝方便。可在防爆、多粉塵、潮濕等環境 中使用。廣泛適用于化肥，化工，食品，醫療，農藥，玻璃，水泥等行業。
大部分的堵塞與粉粒體的特殊性質有關 粉粒體一般帶有流動性、偏析、分散性、附著以及凝固、磨耗、帶電等特殊性 質。由于上述特殊性質，粉粒體容易附著于料倉壁，引起橋形堵塞、弓形堵塞、 鼠洞形堵塞、倉壁附著等現象。
產品特點
1、磁力沖擊力大，落粉效果好、運行成本低、節能效果好。
2、自動化敲擊解決粉物料因粘壁架橋引起的料倉堵塞，敲擊頻率、周期可調(需配ODKX系列自動控制箱)。
3、通過調節供氣氣壓大小來調整敲擊力度，此外，敲擊音的大小也可通過調整氣壓大小得到控制。在安裝工程中，由于型號選擇 不妥出現能力過強或不足等誤差現象時，同樣也可以通過調整氣動敲擊器自身敲擊力度解決。
4、結構簡單，拆卸方便、維護方便，質量可靠，故障降低，十分環保，
5、產品通過100萬次敲擊次數試驗檢測。構造簡單基本無需保養，高設計水準的耐用性能及簡單的構造基本無需保養。本在長年的 銷售業績中由于產品故障少且無需保養而深受客戶好評。
6、整體采用高強度鋁合金熱化處理，外表高溫防腐考取處理，為您的設備添光彩。
型號含義
工作原理
產品選型及規格型號
氣動敲擊錘的選定如圖所示，大致以60度的圓錐料斗作為基準，根據直徑(D)和圓錐部分的板厚(t)，由圖來選定氣動 敲擊錘的型號和臺數。例如設料斗直徑(D)是1500mm，板厚(t)是3mm，由圖可知選擇60型，臺數為2臺.并且有時因料斗 的形狀(角錐，圓錐)及其中的粉體的物性，狀態等不同，略有差異。
技術指標
| 型號規格 Type | 使用壓力 Using pressure | 空氣消耗量 Air consumption | 沖擊力 Wallop | 重量 Weight |
| ODC-30 | 0.3-0.7Mpa | 0.028 L/回 | 1.5kgm/sec | 1.60kg |
| ODC-40 | 0.3-0.7Mpa | 0.080 L/回 | 3.0kgm/sec | 2.70kg |
| ODC-60 | 0.3-0.7Mpa | 0.228 L/回 | 8.5kgm/sec | 6.00kg |
| ODC-80 | 0.4-0.7Mpa | 0.455 L/回 | 20.0kgm/sec | 13.0kg |
| ODC-100 | 0.5-0.7Mpa | 1.012 L/回 | 35.0kgm/sec | 37.5kg |
| ODC-30LP | 0.3-0.7Mpa | 0.028 L/回 | 2.0kgm/sec | 1.80kg |
| ODC-40LP | 0.3-0.7Mpa | 0.080 L/回 | 4.2kgm/sec | 3.00kg |
| ODC-60LP | 0.3-0.7Mpa | 0.228 L/回 | 13.8kgm/sec | 6.50kg |
| ODC-80LP | 0.4-0.7Mpa | 0.455 L/回 | 28.6kgm/sec | 13.5kg |
| ODC-100LP | 0.5-0.7Mpa | 1.012 L/回 | 48.0kgm/sec | 31.0kg |
備注:LP為活塞加強型，可直接敲擊被安裝體，產生的沖擊力大于標準型號。
外形尺寸
| 產品型號 | A | ΦB | ΦC | D | ΦH | IN | OUT |
| ODC-30 | 135 | 80 | 63 | 13 | 9 | 1/4"PT | 1/8"PT |
| ODC-40/40LP | 160 | 95 | 72 | 18 | 12 | 1/4"PT | 1/8"PT |
| ODC-60/60LP | 220 | 140 | 110 | 17 | 16 | 1/4"PT | 1/8"PT |
| ODC-80/80LP | 265 | 168 | 134 | 26 | 16 | 3/8"PT | 1/4"PT |
| ODC-100/100LP | 310 | 190 | 150 | 26 | 18 | 3/8"PT | 1/4"PT |
備注:型號ODC為ZC/SK型號新編.完全可曾代使用.加強型與標準型外形尺寸相同。
安裝事項

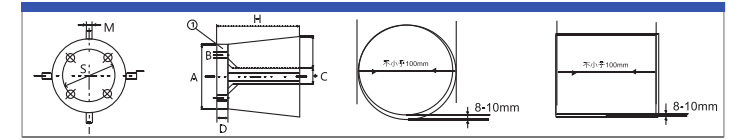

底座尺寸
| 產品型號 | A | ΦB | ΦC | D | H | S | M |
| ODC-30 | 80 | 9 | 32 | 10 | 80 | 63 | M8×40 |
| ODC-40/40LP | 95 | 12 | 40 | 10 | 80 | 72 | M10×40 |
| ODC-60/60LP | 140 | 16 | 50 | 10 | 80 | 110 | M14×50 |
| ODC-80/80LP | 168 | 16 | 62 | 10 | 80 | 134 | M14×60 |
| ODC-100/100LP | 190 | 18 | 89 | 14 | 80 | 150 | M14×60 |
安裝與保養
1.安裝部分需加加強板，并滿焊接牢固，否則沖擊力會使局部造成變形或破損;
2.為了防止脫落，請用鋼絲索將氣動敲擊錘吊掛在安全固定的地方，避免沖擊力使安裝螺母松動脫落，造成損失;
3、安裝氣錘本體與底座時需加裝彈簧墊和平墊，并定期進行螺母緊固力檢查;
4、氣動敲擊錘應使用潔凈空氣，避免造成設備運行故障;
5、安裝底座應加焊加強筋，增強底座的牢固性:
6、環境惡劣工況下使用，應每隔一個月左右定期打開氣錘內部配件進行清洗，安裝時加入適f的潤滑油;
注：更多保養知識請仔細閱讀產品說明書
