DMC型
2512
含塵氣體由進氣口進入灰斗或通過敞開法蘭口進入濾袋室，含塵氣體透過布袋過濾為凈氣進入凈氣室，再經凈氣室排氣口，由風機排走。粉塵積附在濾袋的外表面，且不斷增加，除塵阻力不斷上升，為使設備在阻力不超1200Pa的情況下能繼續工作，系統設有定期噴吹清灰裝置，由程序控制器定時順序起動脈沖閥，使包內壓縮空氣（0.5~0.7MPa）由噴吹管孔眼噴出（一次風），再由文氏管誘導數倍于一次風的周圍空氣（二次風）進入濾袋，二次風瞬間急劇膨脹，并伴隨氣流的反向作用抖落粉塵，達到清灰的良好效果。
（1）箱體：包括袋室、預收塵室、凈氣室、多孔板、濾袋、濾袋骨架、檢修門。箱體設計耐壓5000Pa。
（2）出風系統：包括風機、風機配用電機。
（3）噴吹系統：主氣管、噴吹管、脈沖閥、控制儀。
（4）進氣的排灰部分：有兩種形式一種為標準帶灰斗式，另一種為敞開法蘭式。
DMC型脈沖袋式倉頂除塵器主要技術參數見表：
型號規規 | 處理風量 m3/h | 過濾面積 m2 | 出口濃度g/m3 | 噴吹壓力 Mpa | 耗氣量 m3/min | 過濾風速m/min | 電機功率kw | 濾袋數量(條) |
DMC-24 | ≤1800 | 20 | ≤30 | 0.5-0.7 | 0.15 | 0.8-1.5 | 1.5 | 24 |
DMC -32 | ≤2200 | 24 | ≤30 | 0.5-0.7 | 0.15 | 0.8-1.5 | 1.5 | 32 |
DMC -48 | ≤3400 | 36 | ≤30 | 0.5-0.7 | 0.20 | 0.8-1.5 | 3.0 | 48 |
DMC -64 | ≤4600 | 48 | ≤30 | 0.5-0.7 | 0.25 | 0.8-1.5 | 3.0 | 64 |
DMC -96 | ≤6900 | 72 | ≤30 | 0.5-0.7 | 0.35 | 0.8-1.5 | 5.5 | 96 |
DMC -120 | ≤8600 | 95 | ≤30 | 0.5-0.7 | 0.50 | 0.8-1.5 | 7.5 | 120 |
DMC -128 | ≤9200 | 104 | ≤30 | 0.5-0.7 | 0.60 | 0.8-1.5 | 11 | 128 |
DMC -144 | ≤10400 | 120 | ≤30 | 0.5-0.7 | 0.80 | 0.8-1.5 | 15 | 144 |
DMC -160 | ≤12000 | 133 | ≤30 | 0.5-0.7 | 1.10 | 0.8-1.5 | 15 | 160 |
DMC -196 | ≤14000 | 163 | ≤30 | 0.5-0.7 | 1.30 | 0.8-1.5 | 18.5 | 196 |
選型說明
選擇除塵器型號，首先應滿足除塵器**處理風量能力，并根據粉倉的容量大小、進入粉倉瞬間**氣量進行修定。
在某些特殊工況或受限于料倉容積的情況，一般應考慮在除塵器出口另加配引風機強制排氣。
在具體選型時，應考慮以下因素：
透過濾袋的氣流速度U，即過濾風速，與氣體含塵濃度Q成反比；
過濾面積的確定應考慮濾袋的聚塵能力W，即兩次清灰期間t濾袋單位面積上**允許積塵數量。一般聚塵能力不大于400g/m2，可按下式計算：
W=Q×U×t
計算結果如超過聚塵能力，應調整過濾風速，增加過濾面積。
我公司除生產DMC型脈沖袋式除塵器外，還可根據用戶要求生產各種規格的電磁和機械振打式以及特大處理風量的布袋除塵器，資料另索。

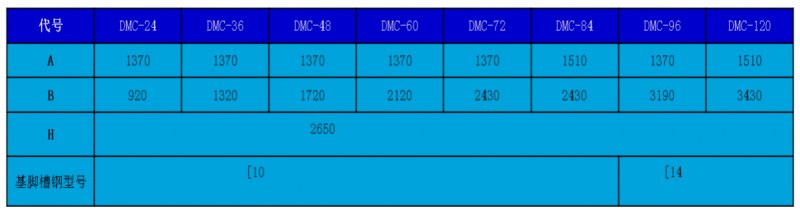

外形尺寸表（單位：mm）
