單層和雙層 振動電機式和激振器式 一臺可當三臺用的
一 產品簡介：
ZTS直線振動篩運動軌跡為直線，可供選煤、選礦、建材、發電、制糖、制鹽、化工等行業進行脫水、脫介、脫泥作業及中、細粒度物料的干、濕篩分。該系列篩機采用雙電機自同步拖動，應用振幅可調的偏心塊振動器，采用高企強度螺旋栓聯接框架式結構。具有結構先進、堅固耐用、噪聲低、維修方便、篩分效率高等優點。
ZTS直線振動篩分單層和雙層；篩面有編織、條縫、聚氨酯等，一般傾角為0°（可設計為2°——7°）電動機可安裝在篩機的左側或右側，用戶無要求，按安裝圖制作。
二、產品型號說明:
2 Z T S 1542
┬ ┬ ┬ ┬ ┬ ┬
│ │ │ │ │ └──────── 篩面長度（dm）
│ │ │ │ └────────── 篩面寬度(dm)
│ │ │ └───────────- 篩機
│ │ └───────────── 脫水
│ └──────────────- 直線振動
└──────────────── 雙層（單層不注）
三、產品型號參數表
型號 | 篩面 | 給料 | 處理量 | 頻率 | 雙振幅 | 電動機 | 每支點動負荷(N) | 總重量 | ||||
層數 | 面積 | 孔徑 | 型號 | 功率 | 工作時 | 啟停機時 | ||||||
ZTS1022 | 1 | 2.25 | 0.25—13 | ≤250 | 10—50 | 16 | 6—9 | Y132S—6 | 3*2 | ±818 | ±4090 | 2200 |
2ZTS1022 | 2 | 2.25 | 3—50 | ≤250 | Y132M1—6 | 4*2 | ±937 | ±4685 | 2878 | |||
ZTS1230 | 1 | 3.6 | 0.25—13 | ≤250 | 18—65 | 16 | 6—9 | Y132M1—6 | 4*2 | ±965 | ±4825 | 2850 |
2ZTS1230 | 2 | 3.6 | 3—50 | ≤250 | Y132M1—6 | 4*2 | ±1323 | ±6615 | 3740 | |||
ZTS1236 | 1 | 4.3 | 0.25—13 | ≤250 | 22—75 | 16 | 6—9 | Y132M1—6 | 4*2 | ±1023 | ±5115 | 3200 |
2ZTS1236 | 2 | 4.3 | 3—50 | ≤250 | Y132M2—6 | 5.5*2 | ±1669 | ±8345 | 4220 | |||
ZTS1542 | 1 | 6.3 | 0.25—13 | ≤250 | 30—90 | 16 | 6—9 | Y132M2—6 | 5.5*2 | ±1225 | ±6125 | 3800 |
2ZTS1542 | 2 | 6.3 | 3—50 | ≤250 | Y132M2—6 | 5.5*2 | ±1975 | ±9875 | 5370 | |||
ZTS1556 | 1 | 8.4 | 0.25—13 | ≤250 | 35—100 | 16 | 6—9 | Y132M2—6 | 5.5*2 | ±1332 | ±6660 | 5200 |
2ZTS1556 | 2 | 8.4 | 3—50 | ≤250 | Y132M2—6 | 7.5*2 | ±1669 | ±8345 | 7100 | |||
ZTS1842 | 1 | 7.5 | 0.25—13 | ≤250 | 45—130 | 16 | 6—9 | Y132M2—6 | 7.5*2 | ±1520 | ±7600 | 6130 |
2ZTS1842 | 2 | 7.5 | 3—50 | ≤250 | Y132M2—6 | 7.5*2 | ±1975 | ±9875 | 7650 | |||
ZTS1856 | 1 | 10 | 0.25—13 | ≤250 | 50—150 | 16 | 6—9 | Y132M2—6 | 7.5*2 | ±1825 | ±9125 | 6860 |
2ZTS1856 | 2 | 10 | 3—50 | ≤250 | Y160L—6 | 11*2 | ±2412 | ±12060 | 8320 | |||
ZTS2156 | 1 | 11 | 0.25—13 | ≤250 | 60—180 | 12.5 | 6—9 | Y160L—6 | 11*2 | ±2286 | ±11430 | 7800 |
2ZTS2156 | 2 | 11 | 3—50 | ≤250 | Y160L—6 | 11*2 | ±2567 | ±12835 | 9500 | |||
ZTS2165 | 1 | 13 | 0.25—13 | ≤250 | 70—200 | 12.5 | Y160L—6 | 11*2 | ±2480 | ±12400 | 8950 | |
2ZTS2165 | 2 | 13 | 3—50 | ≤250 | Y180L—6 | 15*2 | ±2754 | ±13770 | 11500 | |||
ZTS2561 | 1 | 15 | 0.25—13 | ≤250 | 80—230 | 12.5 | 6—10 | Y180L—6 | 15*2 | ±2800 | ±14000 | 11900 |
2ZTS2561 | 2 | 15 | 3—50 | ≤250 | Y180L—6 | 15*2 | ±2980 | ±14900 | 13700 | |||
ZTS2570 | 1 | 17 | 0.25—13 | ≤250 | 90—250 | 12.5 | 6—10 | Y180L—6 | 15*2 | ±2875 | ±14375 | 13100 |
2ZTS2570 | 2 | 17 | 3—50 | ≤250 | Y200L1—6 | 18.5*2 | ±3285 | ±16425 | 15000 | |||
四、產品結構圖:

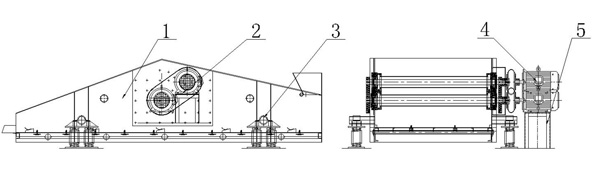

激振器式結構直線脫水篩
1——篩箱；2——振動器總成；3——彈簧支撐裝置；4——電動機及傳動裝置；5——電動機支架
振動篩結構示意圖
主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。
1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。
2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。
3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。
4、振動電機：(使用與維修方法詳見振動電機使用說明書)。
5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。
6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直于地面。
7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。
振動電機結構直線脫水篩
五、主要安裝尺寸:
