XCF型
直接聯系
煙臺金鵬礦業機械有限公司
面議
金鵬
XCF型
13839
--
XCF型具有自吸礦漿能力，可水平配置，不需要泡沫泵，但功耗較KYF略高一些，而KYF型無自吸礦漿能力，功率較低；因而一般都將XCF型和KYF型配置成機組，XCF型為吸入槽，KYF型為直流槽，聯合機組可水平配置，不需泡沫泵。
廣泛用于有色金屬、黑色金屬和非金屬礦物的選別，適合于大、中型浮選廠的粗選和掃選作業
廣泛用于有色金屬、黑色金屬和非金屬礦物的選別，適合于大、中型浮選廠的粗選和掃選作業
XCF型具有自吸礦漿能力，可水平配置，不需要泡沫泵，但功耗較KYF略高一些，而KYF型無自吸礦漿能力，功率較低；因而一般都將XCF型和KYF型配置成機組，XCF型為吸入槽，KYF型為直流槽，聯合機組可水平配置，不需泡沫泵。
處理能力 : 0.2-50 m3/min
適用范圍 : 適合于大、中型浮選廠的粗選和掃選作業
適用物料 : 廣泛用于有色金屬、黑色金屬和非金屬礦物的選別

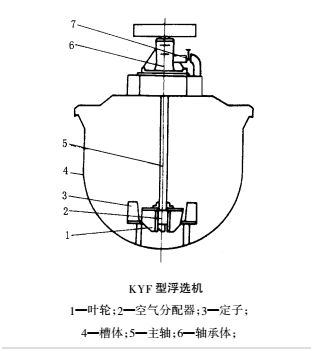

XCF型浮選機工作時，隨著葉輪的旋轉，槽內礦漿從四周經槽底由葉輪下端吸到葉輪葉片之間，同時，由鼓風機給入的低壓空氣經空心軸和葉輪腔的空氣分配器，也進入其中。礦漿與空氣在葉片之間充分混合后，從葉輪上半部周邊向斜上方推出，由定子穩流和定向后進入整個槽中。氣泡上升到泡沫穩定區，經過富集過程，泡沫從溢流堰自流溢出，進入泡沫槽。還有一部分礦漿向葉輪下部流去，再經葉輪攪拌，重新混合形成礦化氣泡，剩余的礦漿流向下一槽，直到*終成為尾礦。
XCF型與KYF型浮選機均屬充氣型浮選機，葉輪直徑小，圓周速度低，可降低功率30-50%;槽內設有一個空氣分配器，因而空氣分散均勻;葉輪起離心泵作用，可使固體顆粒充分懸浮;采用U型槽結構，可使尾砂沉淀積*少;葉輪結構及葉片間隙流倒設計合理，葉輪磨損較均勻，葉輪、定子使用壽命長。

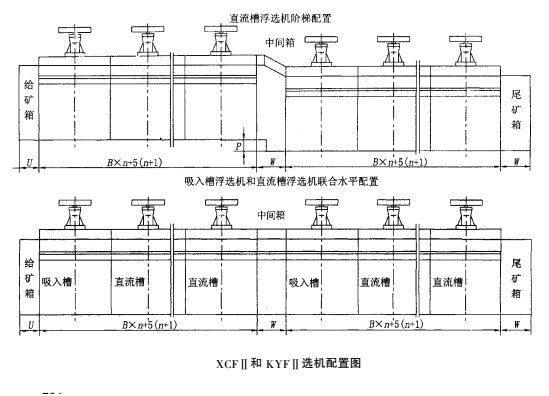

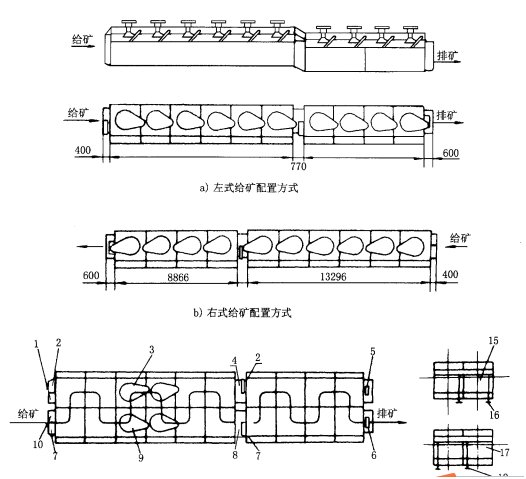

KYF型無自吸礦漿能力，功率較低;而XCF型具有自吸礦漿能力，可水平配置，不需要泡沫泵，不同的是在葉輪上方特別設定有一個定子，以形成一個特別的負壓區，但功耗較KYF略高一些，因而一般都將XCF型和KYF型配置成機組，XCF型為吸入槽，KYF型為直流槽，聯合機組可水平配置，不需泡沫泵。
XCFⅡ/KYFⅡ浮選機聯合機組采用“U"型槽體，空心軸充氣和懸掛定子，尤其是采用了一種新式葉輪。這是一種葉片后傾一個角度的錐型葉輪，類似于高比轉速的離心泵輪，揚送礦漿量大、壓頭小、功耗低且結構簡單，同時空氣分散好、葉輪起離心泵作用，使固體在槽內保持懸浮狀態，操作管理方便。
| XCF型充氣機械攪拌浮選機技術性能 | |||||||||
| 型號 | 有效容積m3 | 處理能力m3/min | 葉輪直徑mm | 葉輪轉數r/min | 鼓風機風壓kpa | **充氣量m3/m2·min | 電機功率kw | 單槽重量kg | |
| 攪拌用 | 刮板用 | ||||||||
| XCF-1 | 1 | 0.2-1 | 400 | 358 | ≥12.6 | 2 | 5.5 | 1.1 | 1154 |
| XCF-2 | 2 | 0.4-2 | 470 | 331 | ≥14.7 | 7.5 | 1659 | ||
| XCF-3 | 3 | 0.6-3 | 540 | 266 | ≥19.8 | 11 | 1.5 | 2259 | |
| XCF-4 | 4 | 1.2-4 | 620 | 215 | ≥19.8 | 15 | 2669 | ||
| XCF-8 | 8 | 3.0-8 | 720 | 185 | ≥21.6 | 22 | 3968 | ||
| XCF-16 | 16 | 4--16 | 860 | 160 | ≥25.5 | 37 | 6520 | ||
| XCF-20 | 20 | 5-10 | 910 | 155 | ≥25 | 45 | 9200 | ||
| XCF-24 | 24 | 4-24 | 950 | 153 | ≥30.4 | 55 | 9660 | ||
| XCF-30 | 30 | 7-15 | 1000 | 141 | ≥31 | 55 | 14810 | ||
| XCF-38 | 38 | 10-38 | 1050 | 136 | ≥34.3 | 55 | 17000 | ||
| XCF-40 | 40 | 10-38 | 1050 | 138 | ≥34.3 | 75 | 17500 | ||
| XCF-50 | 50 | 10-25 | 1120 | 110 | ≥33 | 90 | 22000 | ||
| XCF-70 | 70 | 13-50 | 1200 | 103 | ≥35 | 90 | 26200 | ||
| KYF型充氣機械攪拌浮選機技術性能 | |||||||||
| 型號 | 有效容積m3 | 處理能力m3/min | 葉輪直徑mm | 葉輪轉數r/min | 鼓風機風壓kpa | **充氣量m3/m2·min | 電機功率kw | 單槽重量kg | |
| 攪拌用 | 刮板用 | ||||||||
| KYF-1 | 1 | 0.2-1 | 340 | 281 | ≥12.6 | 2 | 4 | 1.1 | 826 |
| KYF-2 | 2 | 0.4-2 | 410 | 247 | ≥14.7 | 5.5 | 1419 | ||
| KYF-3 | 3 | 0.6-3 | 480 | 219 | ≥19.8 | 7.5 | 1.5 | 1885 | |
| KYF-4 | 4 | 1.2-4 | 550 | 200 | ≥19.8 | 11 | 2206 | ||
| KYF-8 | 8 | 3.0-8 | 630 | 175 | ≥21.6 | 15 | 3600 | ||
| KYF-16 | 16 | 4.0-16 | 740 | 160 | ≥25.5 | 30 | 5900 | ||
| KYF-20 | 20 | 5-20 | 780 | 155 | ≥25 | 37 | 8240 | ||
| KYF-24 | 24 | 4-24 | 800 | 150 | ≥30.4 | 37 | 8540 | ||
| KYF-30 | 30 | 7-30 | 900 | 141 | ≥31 | 45 | 13820 | ||
| KYF-38 | 38 | 10-38 | 880 | 139 | ≥34.3 | 45 | 16500 | ||
| KYF-40 | 40 | 10-38 | 950 | 138 | ≥34.3 | 55 | 17000 | ||
| KYF-50 | 50 | 10-40 | 1030 | 120 | ≥33 | 75 | 22000 | ||
| KYF-70 | 70 | 13-50 | 1120 | 110 | ≥35 | 90 | 26200 | ||
