GTLH
直接聯系
濰坊國特礦山設備有限公司
中國
5-10萬元
國特
GTLH
6606
高
立式轉環，分選效率高轉環立式旋轉、反沖精礦。解決了平環強磁磁選機的磁介質堵塞的世界性的難題。
獨特磁介質，感應磁場高磁介質采用公司自行研制的專利產品，可產生高梯度磁場，感應場強最高可達20000高斯以上。
散熱效果好，磁場更穩定勵磁線圈采用大厚度的空心管導線，水流直接通過空芯管導線中心，線圈的熱量用最直接的方式傳導至水，利用水流的快速循環，將熱量帶走。
適用范圍廣，整機可靠免維護本產品既可適用細粒紅礦（赤鐵礦、褐鐵礦、菱鐵礦等）、錳礦、鈦鐵礦、黑鎢礦等多種弱磁性金屬礦的濕式分選和黑白鎢分離、黑鎢與錫石分離，也可用于非金屬礦如石英、長石、霞石礦、高嶺土的除雜鐵提純。
適用于非金屬礦如石英、長石、霞石礦、高嶺土的除雜鐵提純及細粒紅礦（赤鐵礦、褐鐵礦、菱鐵礦等）、錳礦、鈦鐵礦、黑鎢礦等多種弱磁性金屬礦的濕式分選和黑白鎢分離、黑鎢與錫石分離。
適用于非金屬礦如石英、長石、霞石礦、高嶺土的除雜鐵提純及細粒紅礦（赤鐵礦、褐鐵礦、菱鐵礦等）、錳礦、鈦鐵礦、黑鎢礦等多種弱磁性金屬礦的濕式分選和黑白鎢分離、黑鎢與錫石分離。
目前國內外性能**、技術***的強磁磁選設備。該機采用轉環立式旋轉、反沖精礦，并配有高頻振動機構。它具有富集比大、對給礦粒度、濃度和品位波動適應性強、工作可靠、操作維護方便等優點。
【物料粒度】: -20目
【生產能力】: 0-100噸/小時
【產品型號】: GTLH
【應用領域】: 適用于非金屬礦如石英、長石、霞石礦、高嶺土的除雜鐵提純及細粒紅礦（赤鐵礦、褐鐵礦、菱鐵礦等）、錳礦、鈦鐵礦、黑鎢礦等多種弱磁性金屬礦的濕式分選和黑白鎢分離、黑鎢與錫石分離。
【適用物料】: 石英、長石、高嶺、假象赤鐵礦、赤鐵礦、褐鐵礦、菱鐵礦、鉻鐵礦、鈦鐵礦、錳礦、鉭鈮鐵礦等
立式轉環，分選效率高轉環立式旋轉、反沖精礦。解決了平環強磁磁選機的磁介質堵塞的世界性的難題。
獨特磁介質，感應磁場高磁介質采用公司自行研制的**產品，可產生高梯度磁場，感應場強**可達20000高斯以上。
散熱效果好，磁場更穩定勵磁線圈采用大厚度的空心管導線，水流直接通過空芯管導線中心，線圈的熱量用*直接的方式傳導至水，利用水流的快速循環，將熱量帶走。
適用范圍廣，整機可靠免維護本產品既可適用細粒紅礦（赤鐵礦、褐鐵礦、菱鐵礦等）、錳礦、鈦鐵礦、黑鎢礦等多種弱磁性金屬礦的濕式分選和黑白鎢分離、黑鎢與錫石分離，也可用于非金屬礦如石英、長石、霞石礦、高嶺土的除雜鐵提純。
礦漿通過給料管進入給礦斗，礦漿沿上磁極縫隙流經轉環，轉環內的高導磁不銹鋼棒組成的感應磁介質在背景磁場中被磁化，磁介質表面形成梯度極高的磁場，礦漿中的磁性顆粒便被吸附在磁介質表面，隨著轉環轉動被帶至至頂部的無磁場區，通過帶有壓力沖洗水的沖洗，將磁性材料沖入精礦斗中，非磁性顆粒沿磁極下縫隙流入尾礦斗中排走。以實現對物料的分選。
轉環下部的磁介質浸沒在礦漿液面內，在礦漿注入的同時，安裝在尾礦箱一側的沖程箱不斷的在做往復運動，通過鼓膜使分選室內的礦漿做上下波動， 脈動流體力使礦粒群在分選過程中始終保持松散狀態，從而有效的清除顆粒團中的雜質，顯著的提高精礦的品位。

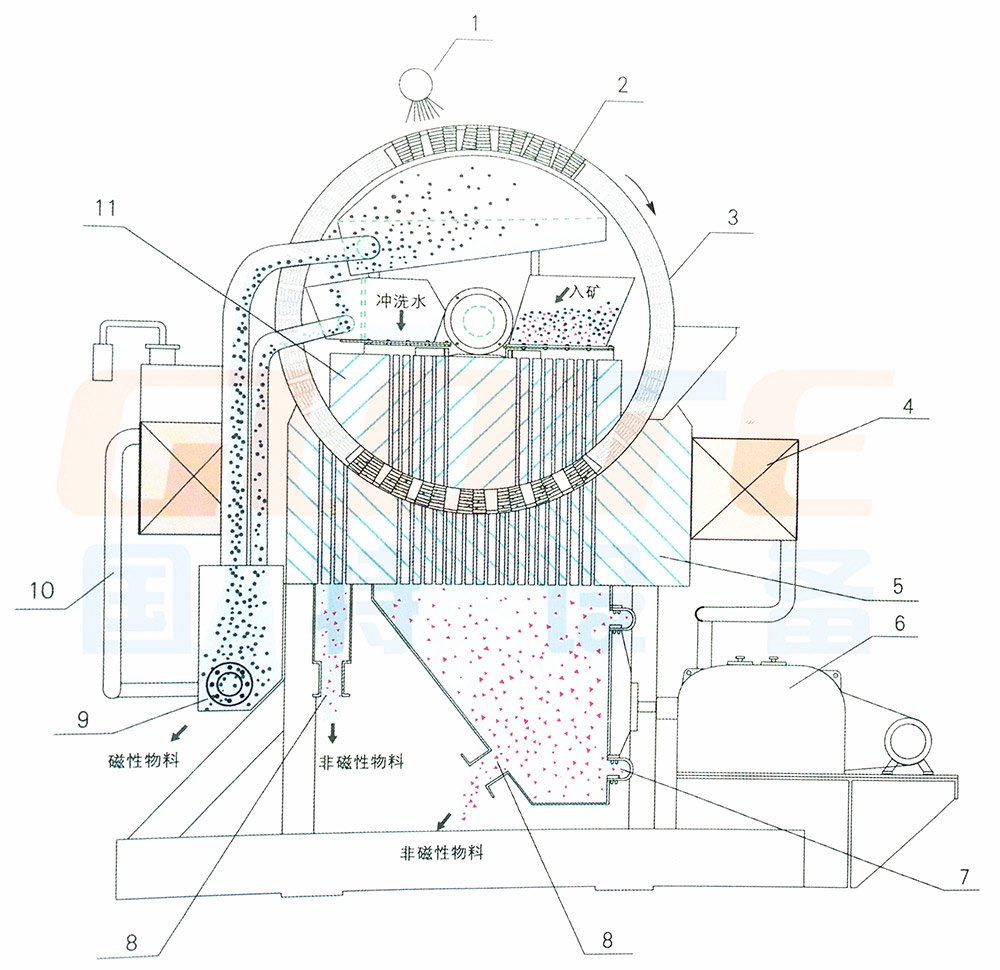

右圖所示：1、卸礦水 2、磁介質 3、轉環 4、勵磁線圈 5、下磁極 6、脈動箱 7、橡膠鼓膜 8、非磁性物料出口 9、磁性物料出口 10、冷卻系統 11、上磁極
| 型號 | 背景磁場（T） | 給料粒度 | 給礦濃度 | 干礦處理量（t/h） | 礦漿通過量（m3/） | 勵磁功率（KW） | 轉環功率（KW） | 脈動功率（KW） | 轉環直徑 | 耗水量（m3/h） | 主機重量 | **部件重量 | 外形尺寸 |
| GTLH-500 | 0.6-1.4 | -1.0 | 10-30% | 0.01-0.05 | 0.25-0.5 | 6-20 | 0.18 | 0.55 | 500 | 0.65-1.4 | 1.5-4 | 0.25-0.5 | 1800x1400x1320 |
| GTLH-750 | 0.6-1.4 | -1.0 | 10-30% | 0.1-0.25 | 1-2 | 8-30 | 0.75 | 1.5 | 750 | 1.4-2.5 | 3.5-8 | 0.5-1.1 | 2000x1360x1860 |
| GTLH-1000 | 0.6-1.4 | -1.2 | 10-30% | 2-4 | 12.5-20 | 10-40 | 1.1 | 2.2 | 1000 | 8-12 | 7-15 | 2-3.3 | 2700x2000x2400 |
| GTLH-1250 | 0.6-1.4 | -1.2 | 10-30% | 5-10 | 20-50 | 12-50 | 1.5 | 3 | 1250 | 12-20 | 11-24 | 3.5-5 | 3200x2340x2700 |
| GTLH-1500 | 0.6-1.4 | -1.2 | 10-30% | 10-15 | 50-100 | 15.5-60 | 3 | 3 | 1500 | 20-30 | 20-34 | 5-7 | 3600x2900x3200 |
| GTLH-1750 | 0.6-1.4 | -1.2 | 10-30% | 15-20 | 75-150 | 23-72 | 4 | 4 | 1750 | 30-50 | 28-45 | 9-15 | 3900x3300x3800 |
| GTLH-2000 | 0.6-1.4 | -1.2 | 10-30% | 20-30 | 100-200 | 29-85 | 5.5 | 7.5 | 2000 | 50-100 | 39-60 | 13-20 | 4200x3550x4200 |
| GTLH-2500 | 0.6-1.4 | -1.2 | 10-30% | 45-60 | 200-400 | 37-98 | 11 | 11 | 2500 | 100-150 | 83-125 | 18-32 | 5800x5000x5400 |
| GTLH-3000 | 0.6-1.4 | -1.2 | 10-30% | 80-120 | 350-650 | 48-110 | 18.5 | 18.5 | 3000 | 150-250 | 135-165 | 19-38 | 7600x6500x7200 |
| GTLH-3600 | 0.6-1.4 | -1.2 | 10-30% | 100-150 | 500-750 | 72-180 | 30 | 30 | 3600 | 200-400 | 150-250 | 25-50 | 7700x6500x7600 |
以上技術參數以石英為例
