脫硫蝶閥執行器

ISQ90M

直接聯系

揚州市蘇閥控制設備有限公司

揚州

產品規格型號

參考報價：

1-5萬元

品牌：

揚州蘇閥

型號：

ISQ90M

關注度：

2087

范圍（量程或細度）：

0-100

創新點：

精準調控

應用行業：

脫硫脫銷

產品介紹

調節擋板風門

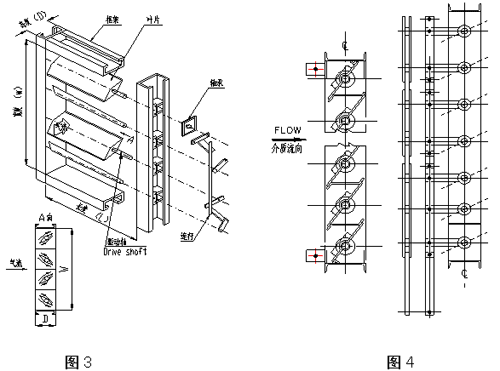

（一）功能用于調節介質流量（如：一、二次風比例），煙氣流量（再循環煙氣管道）、磨煤機通風量和熱風溫度等。（二）安裝位置磨煤機；送、引風機入口的冷熱一次風道；循環煙氣管道等。（三）結構設計薄板沖壓整體焊接結構，由外部框架、擋板葉片、密封片、前后軸承連動系統及驅動器六部分組成（見圖3）。調節擋板風門可借助框架翼與風道焊接或螺栓連接。其線性可調范圍約在風門開度的25~75°范圍內（見圖4）。

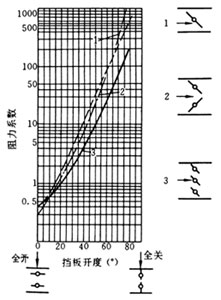

（四）性能要求良好的調節性能：擋板開度在15°～75°范圍內，其阻力系數與開度之間接近線性關系。擋板葉片具有流線型形狀，改善氣流尾流分配狀況。圖5為三種不同結構的調節擋板風門的調節特性曲線。調節擋板風門的調節靈活性由電動執行器來保證。電動執行器的驅動力矩由煙風道的流量壓力溫度以及軸承和連桿的結構來確定。確定驅動力時需考慮轉動力矩的作用，只有克服這一力矩才能使擋板調節時轉動自如。防止顫抖。部分開啟的擋板在氣流中發生顫抖，顫抖劇烈時會造成密封與軸系的損壞，故連桿與緊固件都要保持張緊而不松動。執行機構驅動桿與擋板風門的連桿還可采用差動連接來改善調節性能。（五）特殊要求無隔絕作用，在既需調節又需關斷的場合，可與關閉擋板風門或隔絕風門串聯使用。
