JLB系列
直接聯系
湖南順特粉體輸送設備有限公司順特
湖南長沙
面議
JLB系列
5114

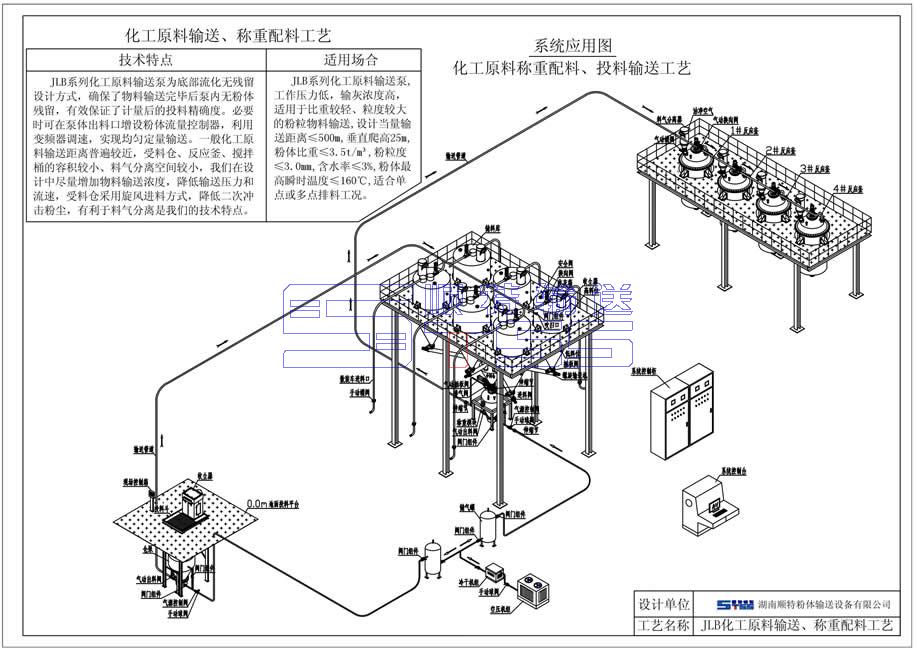

JLB系列化工原料輸送泵,以壓縮空氣為動力氣源, 是化工、建材、冶金等行業原料輸送、遠方投料而設計的一種與XYB 系列類似的濃相氣力輸送泵。具有物料輸送濃度高，輸送壓力低、流速低、磨蝕率低、耗氣量低，未端處理風量小、料氣分離簡便等特點。上百套成功應用案例，深受用戶的好評。實現了化工原料在原料庫稱重計量后，向反應釜、攪拌桶遠距離投料之目的。改變了原始人工投料方式, 避免了粉塵和有害氣體對人身健康的傷害, 實現了環保和自動化生產。

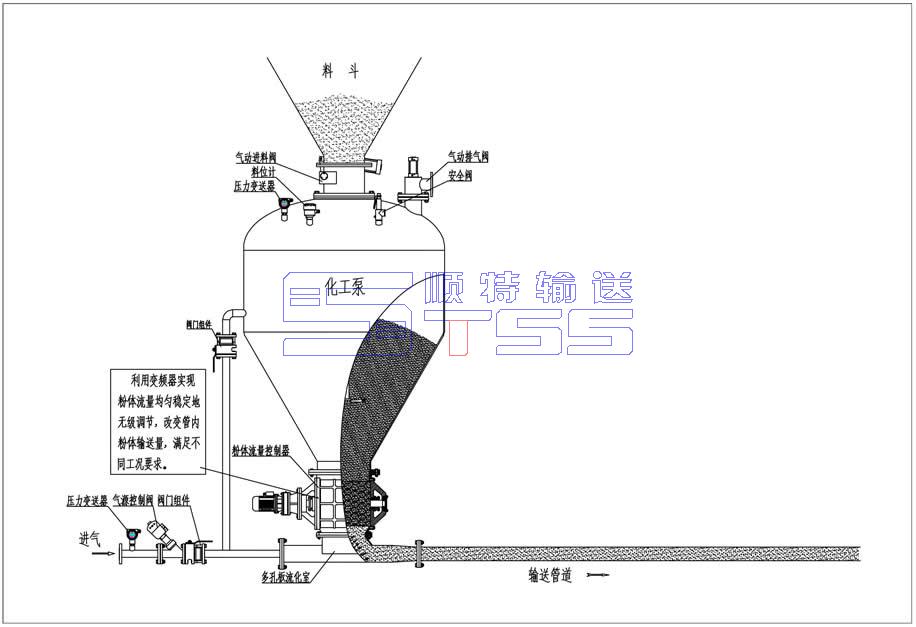

JLB系列化工原料輸送泵結構形式為泵內加壓流化，底部L型出料設計、必要時輸送管設置旁路助推，輸送管道實現全線吹掃，確保了輸送完畢后泵內及輸送管道無粉體殘留，有效保證了計量后的投料精確度。工藝需要時，可在泵體出料口增設粉體流量控制器，利用變頻器調速，實現均勻定量輸送。一般化工原料輸送距離普遍較近，受料倉、反應釜、攪拌桶的容積較小、料氣分離空間較小，在設計中將盡量降低輸送壓力、增加輸送濃度，減少空氣排量，受料倉料氣分離采用頂部旋風設計的倉外分離進料方式，有效避免了受料倉、反應釜、攪拌桶因輸送沖擊壓力產生的不良影響，解決了因料氣分離空間狹小，料氣難以分離的技術問題，根據工藝需要也可釆用濕式分離等方式。
JLB系列化工原料輸送泵,同步開啟倉泵進料閥和排氣閥,
粉體從倉泵進料閥口進入泵體內, 泵內空氣從排氣閥溢岀, 進料完畢后關閉進料閥和排氣閥, 開啟氣源控制閥、粉體在泵內流化和壓差作用下,
以高濃度進入輸送管道, 在輸送中, 泵頂壓力下降到一定值時,
關閉氣源控制閥,即完成一次輸送。空氣經旋風料氣分離器過濾后排入大氣,粉體在重力作用下落入受料倉內。

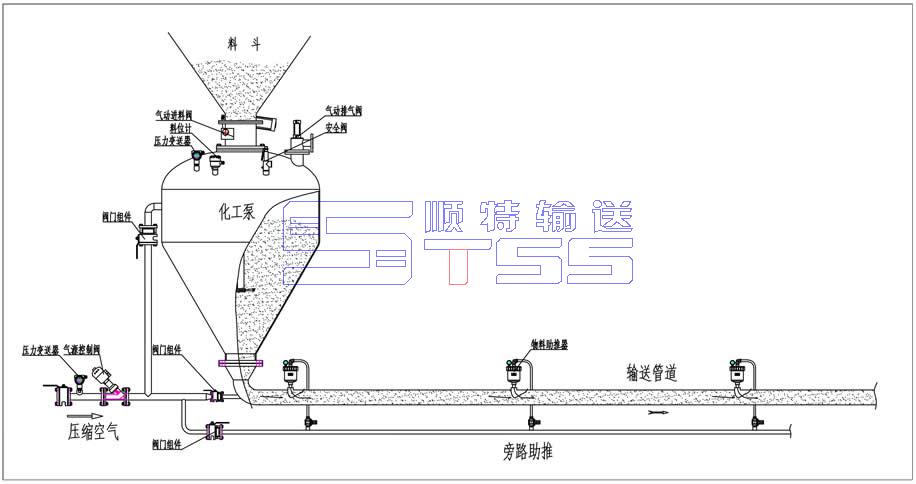

工作原理示意圖

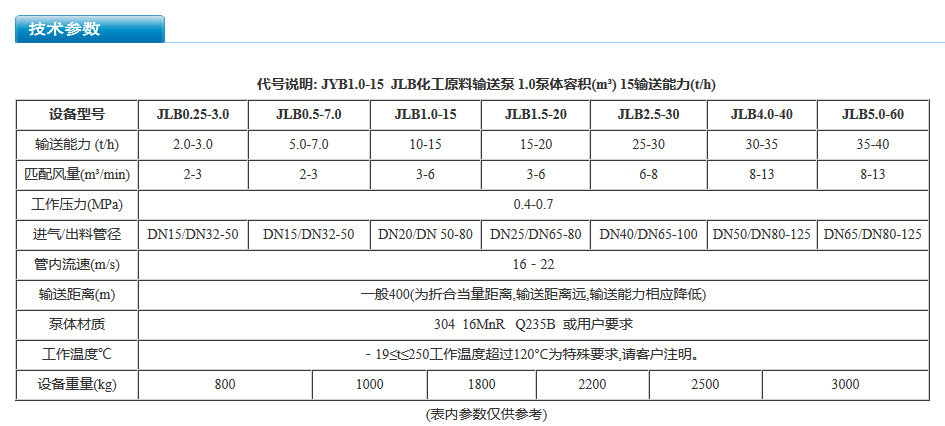

JLB系列化工原料輸送泵, 工作壓力低，輸灰濃度高，適用于比重較輕、粒度較大的粉粒物料輸送, 設計當量輸送距離≤250m,垂直爬高25m, 粉體比重≤ 3.5 t/m3 , 粉粒度≤3.0mm, 含水率≤3% ,粉體**瞬時溫度≤120℃,適合單點或多點排料工況。
