GBL1000x4000
直接聯系
南通聯源機電科技股份有限公司
江蘇
10-20萬元
聯源
GBL1000x4000
2676
8-80t
傳動部分采用空心軸懸掛，減少設備土建投資費用
選煤廠，化工廠，采石場
江蘇聯源板式給料機在煤炭行業的應用說明
在選煤廠或洗煤廠，開采好的煤炭需要長距離運輸至原煤堆場，輸送距離*低十多米，多則上百米，如果單純用板式給（喂）料機輸送，設備投資成本太大，經濟上劃不來，許多煤炭開采企業通常用皮帶輸送機輸送。
但由于皮帶輸送機不能承受料倉壓力，因此需要在皮帶輸送機喂料段加裝一道能承受料倉壓力的輸送機。板式給料機這種新型輸送設備可以滿足這種工況要求。
一：工藝流程：
裝載機-料倉-板式給（喂）料機-皮帶輸送機-堆場。
原煤由裝載機把料倒進料倉，料倉形式為錐形，料倉里的原煤在自身重力的作用下下滑到板式給（喂)料機上,料倉的斜面可以緩沖一部分物料的沖擊力，而料倉下的板式（喂）給料機也能承受一部分物料落下時的沖擊力。
通過板式給（喂）料機，把原煤均勻送到下道設備皮帶輸送機上，再由長距離皮帶輸送機輸送至原煤堆場或原煤庫。
二：布置形式：

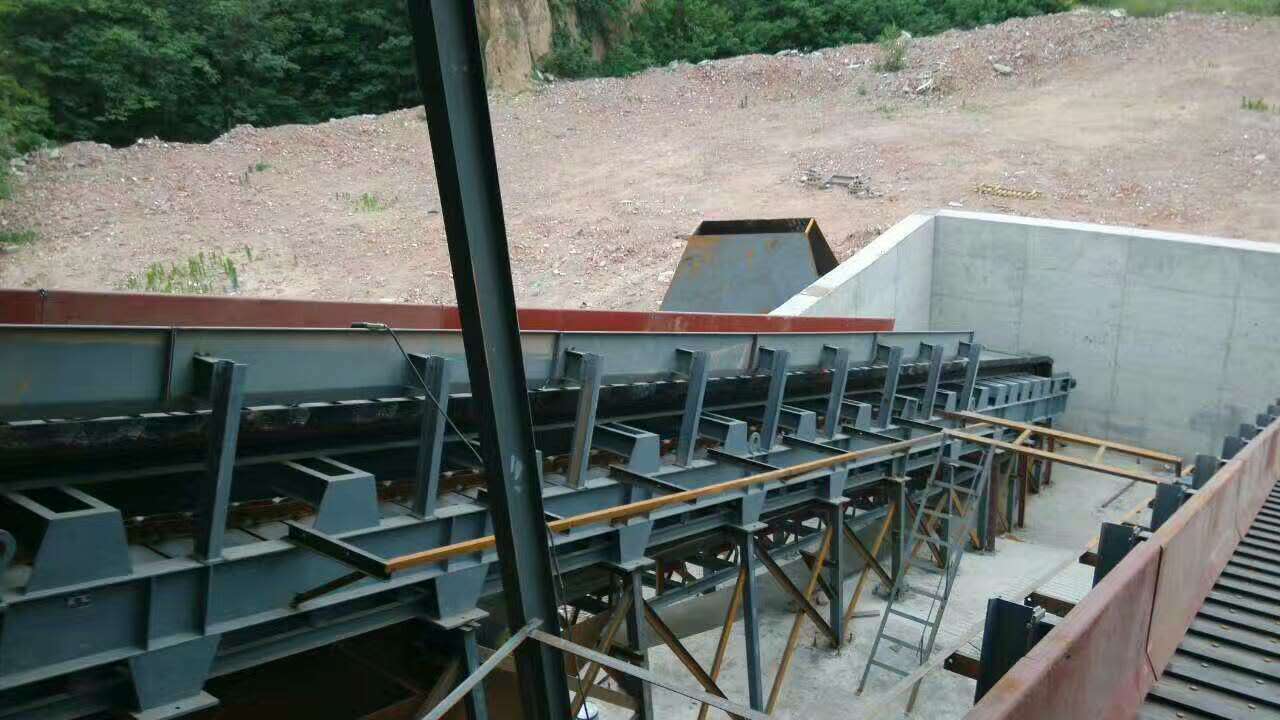

布置形式1：板式給（喂）料機與皮帶輸送機垂直安裝。
這種布置形式首先要保證板式給（喂）料機與皮帶輸送機有一定的高度差，確保板式給（喂）料機的料能平穩均勻的喂到皮帶機上，板式給（喂）料機喂料距離根據現場尺寸確定，板式給（喂）料機的寬度可以比皮帶機寬一些，
在輸送產量一定的情況下，選用寬一些的板式給（喂）料機好處是：降低了喂料機上料層的厚度，也就減少的物料對皮帶輸送機的沖擊力，對設備的使用壽命有好處。
布置形式2：板式給（喂）料機與皮帶輸送機直線安裝。
這種布置形式的好處是布置美觀，占地面積小。缺點是由于受下道皮帶輸送機的寬度限制，板式給（喂）料機的寬度也收到一定的限制，比如說皮帶輸送機的寬度是1000mm，與之配套的板式給（喂）料機寬度就不能超過1000，由于皮帶輸送機輸送速度很快，要求板式給（喂）料機上的料層就很厚，才能保證輸送產量的要求。
以上二種布置形式供選煤廠用戶參考。

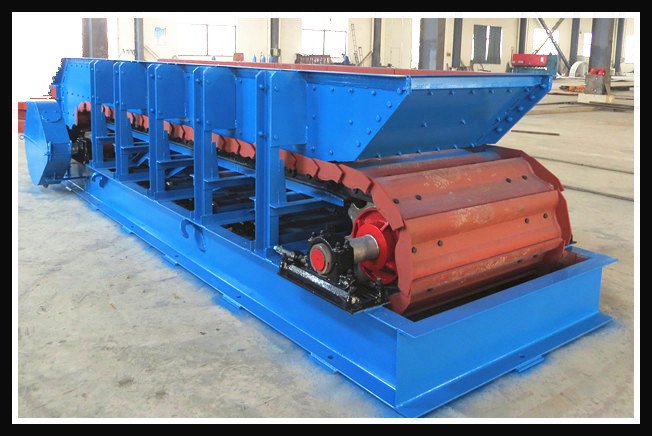

附：GBL1000x4000板式給（喂）料機技術參數
本板式給（喂）料機與B1200×60米皮帶輸送機配套使用
內 容單 位參 數 備注
性能參數規格GBL1000x4000
槽板寬 mm 100016Mn δ=12
中心距 mm4000
輸送物料煤炭
輸送量 t/h8～80
輸送傾角 °0
輸送速度m/s~0.048
合金結構鋼鏈節距 mm250
電動機 YVF2-100L2-4變頻電機
功率 kW 3
減速機 P3KA09-800
速比 i800
安裝方式右裝/左裝
設備重量t7.6不含清掃鏈條輸送機
