BL1200
直接聯系
南通聯源機電科技股份有限公司
江蘇
10-20萬元
聯源
BL1200
6812
20-800t
傳動部分采用懸掛結構，不需要基礎
水泥行業，冶金行業
德州大壩水泥
一）板式喂料機分類：
BZ系列重型板式給料機
重型板式喂料機可輸送較大粒度，物料尺寸一般不大于板寬的60%，其安裝傾角不大于15°。輸送板寬一般在1250mm--3150mm
BL系列中型板式喂料機
中型板式喂料機輸送物料塊重不超過140KG，堆積密度不大于1200KG/M3，濕度不高于350℃，輸送板寬一般在500mm--1250mm.
BQ系列輕型板式喂料機
輕型板式喂料機輸送物料塊重不超過140KG，堆積密度不大于1200KG/M3，濕度不高于350℃，輸送板寬一般在500mm--1250mm。
二）板式喂料機有下列優點：
（1）適用范圍廣。除粘性度物別大的物料之外，一般固態物料和成件物均可用它輸送。
（2）輸送能力大。特別是鱗板板式輸送機（一般稱為雙鏈有檔邊波浪形板式輸送機）的生產能力可高達1000T/h。
（3）牽引鏈的強度高，可用作長距離輸送。目前國內板式輸送機的使用長度已可達到200M‘國外已使用的板式輸送機中有長達1000M以上。
（4）輸送線路布置的靈活。與帶式輸送機相比，板式輸送機可在較大的傾角和較小的彎曲半徑的條件下輸送，因此布置的靈活性較大。板式輸送機的傾角可達30~35°，彎曲半徑一般約為5M-8M。
（5）在輸送過程中可進行分類、干燥、冷卻或裝配等各種工藝加工。
（6）運行平穩可靠。
三）板式喂料機結構;

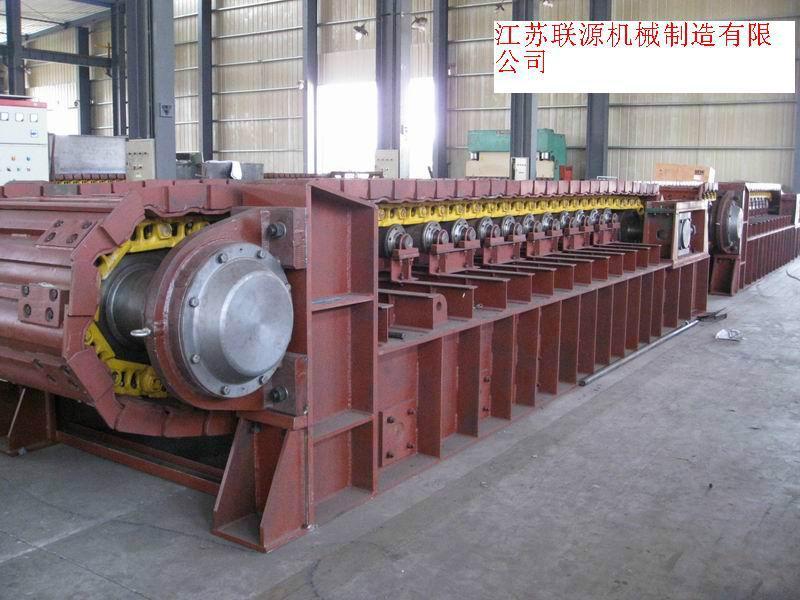

板式喂料機主要由驅動裝置、主軸裝置、拉緊裝置、鏈板裝置、機架及支撐裝置等部件組成。在惡劣環境下具有適應性強、耐磨損、使用壽命長等特點。
1 板式喂料機驅動裝置：是由變頻專用電動機、DFY系列減速機等部件組成。其特點是懸掛無基礎，該裝置可與受料設備實行聯鎖，使喂料量始終滿足受料設備的要求。

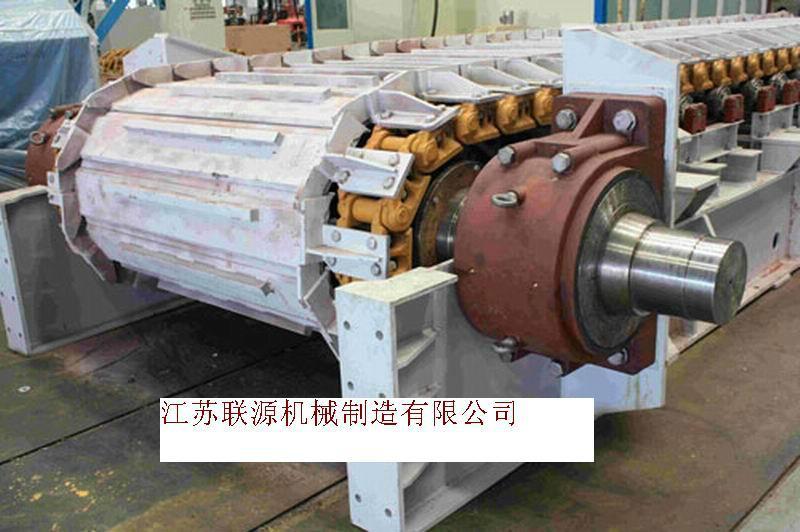

2 板式喂料機主軸裝置：該裝置主要由軸、鏈輪、支承輥等件組成。兩端支撐為滾動軸承，主軸與減速器、空心軸套裝在一起，通過鎖緊盤將其二者連接到一起，達到傳遞扭矩的要求，結構緊湊。
3 板式喂料機拉緊裝置：該裝置為螺旋拉桿式，通過調整兩端拉緊螺桿，使兩條鏈的張力均勻，螺旋桿尾端安裝有橡膠彈簧，緩沖物料對鏈板的沖擊力，增加鏈條及槽板的使用壽命。拉緊裝置上的支承輪可起導程作用，保證鏈條正常運行，達到輸送物料之目的。

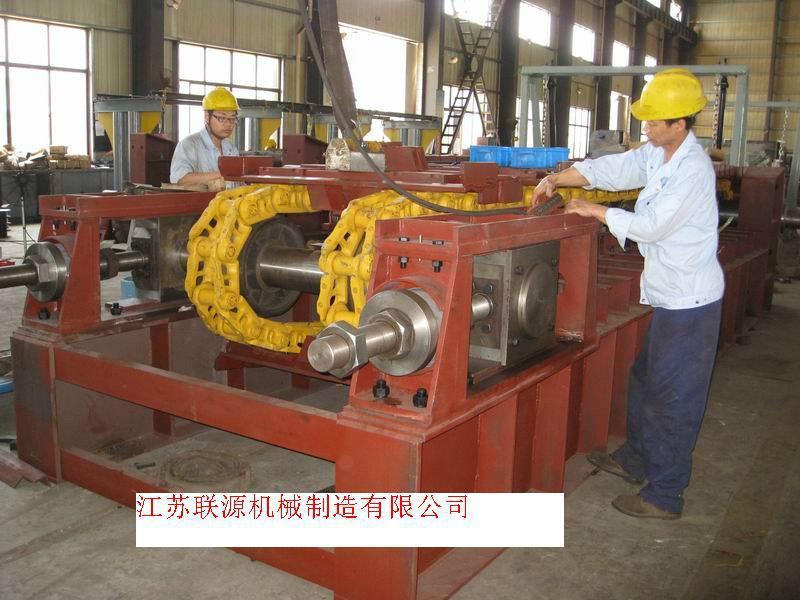

4 板式喂料機鏈板裝置：該裝置主要由坦克鏈、承料槽板等件組成，各槽板之間為圓弧搭接以防漏料。鏈條由專業廠家生產，節距積累誤差小、運動平穩、無需潤滑。槽板為16Mn組焊而成，強度高耐磨損。
5 板式喂料機支重輪裝置：其功能主要是支承鏈板裝置、防止物料沖擊、避免鏈板產生變形。該裝置分長輥和短輥兩種，長輥為無縫鋼管、短輥為鍛造合金鋼通過表面淬火提高使用壽命。
6 板式喂料機機架：其結構形式為工字梁，通過各種型鋼焊接而成，剛性好、強度高。
7 調速：板式喂料機驅動方式是變頻調速。變頻調速是當前使用較多、性能較為可靠的一種驅動方式，其性價比也比較合理。
