GBL1200*4500
直接聯系
南通聯源機電科技股份有限公司
江蘇
10-20萬元
聯源
GBL1200*4500
2488
15-150t
鏈條采用板鏈，槽板材質16Mn
水泥，冶金，化工，礦山等行業。

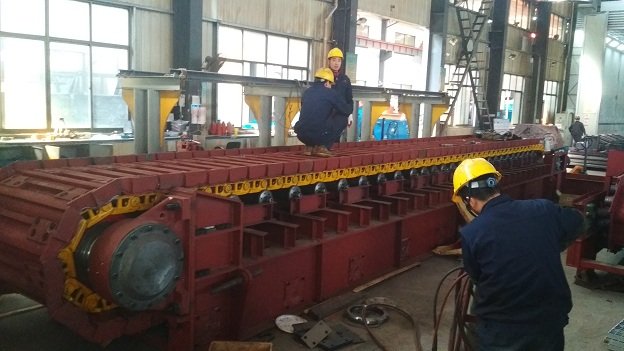

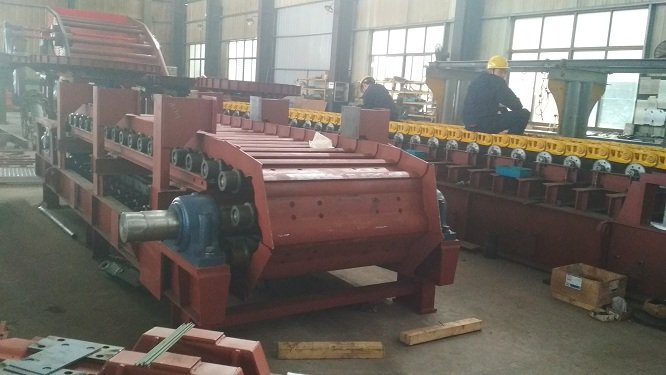

江蘇聯源板式喂料機主要組成部件介紹
一）中型板式喂料機槽板
型號：WBL
寬度 mm：多種規格，常用型號有：800,1000,1200,1250,1400,1500等
輸送槽底板材質：16Mn
輸送槽底板厚mm ：10-16（壓制成波形）

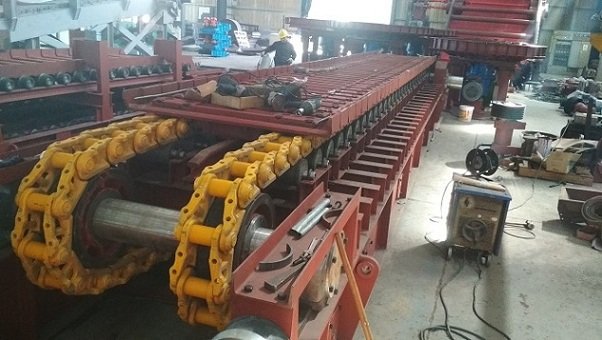

二）中型板式喂料機鏈條
鏈條節距： 250（鏈板厚度為10-14mm）
材質：40Cr、45
處理方式：淬火后中溫回火
表面硬度 HRC： HRC36-42
三）中型板式喂料機機架部分
滾輪裝置：采用滾動軸承組合式
滾輪材料： 45#
處理方式： 高頻淬火
表面硬度： HRC50-55
卸料區支架： 卸料區采用滾輪與緩沖路軌裝置，能承受沖擊載荷
四）中型板式喂料機主動鏈輪裝置
主軸直徑 mm：Φ230
主軸材料：40Cr
處理方式：調質
表面硬度：HB250-280
主動鏈輪直徑 mm：Φ500
主動鏈輪齒數：6
主動鏈輪寬度mm：59
主動鏈輪節距 mm ：250
主動鏈輪材料：ZG340-640（整體式）
處理方式 ：表面淬火
表面硬度： HRC50-55
主軸抗扭疲勞極限N/mm2：167
軸承制造商： 瓦軸
使用潤滑脂類型：3#二硫化鉬復合鋰基潤滑脂

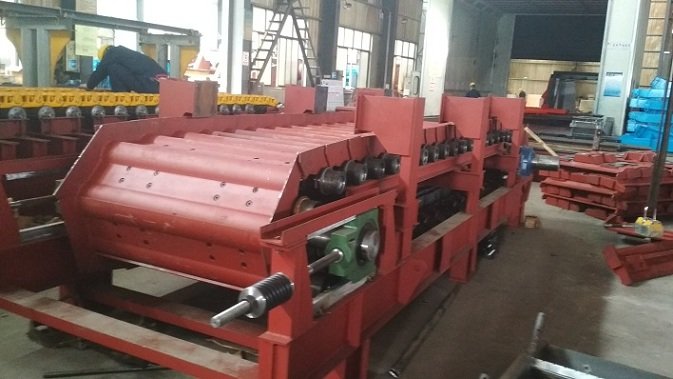

五）中型板式喂料機從動鏈輪及拉緊裝置
尾輪直徑 mm ：Φ442
尾輪材料： ZG340-640（整體式）
處理方式： 表面高頻淬火
硬度：HRC50-55
尾軸直徑 mm： Φ140
尾軸材料：40Cr
處理方式：調質處理
表面硬度：HB250-280
軸承制造商：瓦軸
使用潤滑脂類型：3#二硫化鉬復合鋰基潤滑脂
拉緊裝置：彈簧螺旋拉緊
六）中型板式喂料機驅動裝置
變頻電機：西門子電機中國有限公司
功率 KW：待定
轉速：隨電機型號確定
電壓V：380（國內）
防護等級：IP54
絕緣等級：F
減速機1臺：硬齒面圓柱齒輪減速機
型號：待定
速比：隨減速機型號確定
高速聯軸器： ZL3
低速聯軸器： ZL12
