江蘇聯源板式喂料機操作培訓資料

一：板式喂料機技術性能及技術參數

型號：GBZ1500×9000板式喂料機

鏈板寬度：1500mm

主、從動軸間距：9000mm

給料能力：100-300t/h

料層平均厚度：460mm

**粒度：650mm

容重（鐵礦石）：2.1t/m3

鏈板速度：0.0197-0.0593m/s

傳動型式：左側傳動

與地面夾角：α=0°

電動機型號及名稱：YP2200L2-6 變頻調速三相異步電動機

電機功率：22 KW 轉速：970 r/min 電壓：380 V 頻率：50 HZ 防護等級： IP 54

減速機型號及名稱：ZJX8-540-Ⅰ直交行星減速機 總速比：i=540

鏈條型號：X216（軌鏈總成） 節距：216mm 滾子直徑：φ71.2mm 節數：93節/條 2條

鏈板：1500單圓弧平板鏈 鏈板數量：93塊 單機重量：35.84 t

二、板式喂料機崗位操作規程

1）開車前的準備與檢查

1.1每班工作前，應操作手動干油泵將潤滑部位注入適量潤滑脂。

1.2檢查個連接部位是否松動，各儀表是否正常。

2）啟動

2.1破碎機啟動后，方可啟動給礦機

2.2按板式給礦機電機按鈕使電機啟動。

3）停車

3.1按板式給礦機停車按鈕

4）操作及運轉中的注意事項

4.1工作中應注意鏈板上的物料分布情況，以防止負荷 不均，降低鏈環的使用壽命

4.2注意檢查鏈板的工作情況，保持松緊程度適當，必要時，可用拉緊裝置進行調整。

4.3注意鏈板是否跑偏，如果跑偏找出原因，應調整拉緊裝置及時排除。

4.4運轉中發生不正常響聲和故障應立即停車，認真檢查排除。

4.5檢查各軸承溫度是否正常（一般應為60℃以下），各部位是否有漏油現象。

三、板式喂料機維護規程

1）設備結構與原理

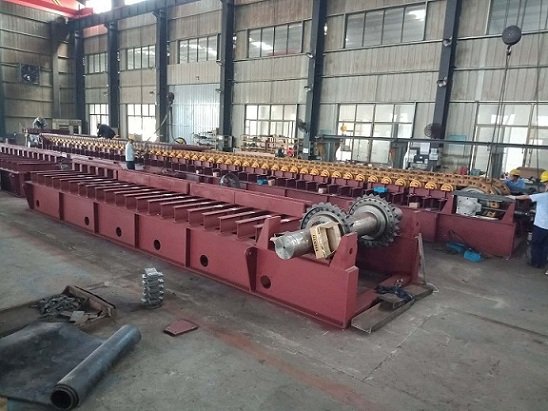

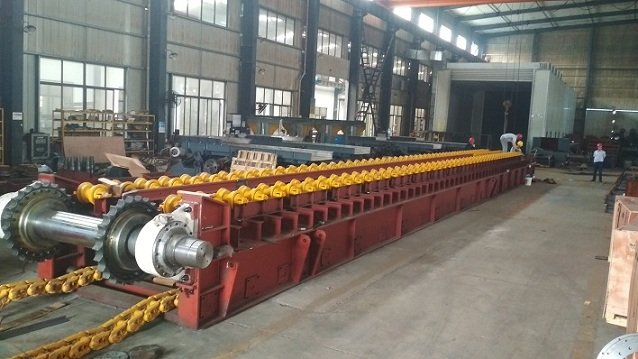

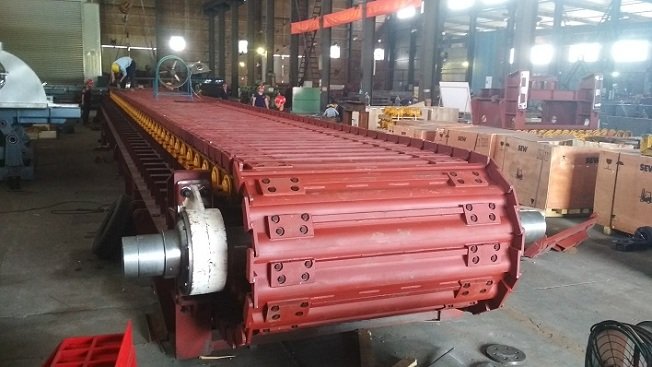

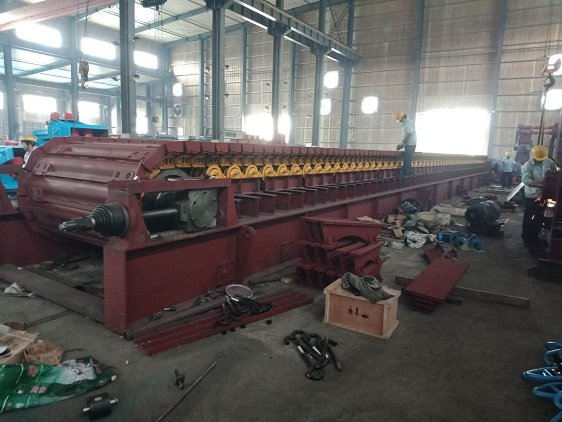

1.1板式給礦機由主傳動、主動軸、機架、鏈板、從動 軸、支撐輥Ⅰ、支撐輥Ⅱ、拖輥、擋板及料斗等部分 組成。

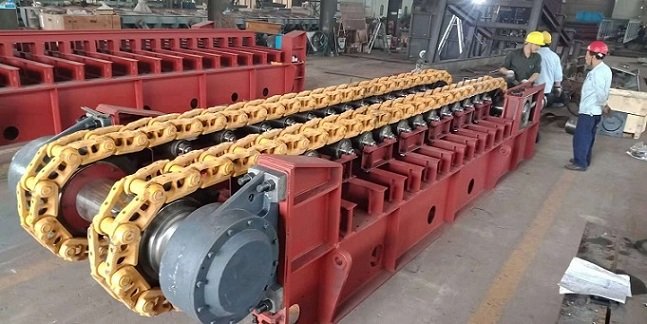

1.2設備的運轉是由電動機帶動聯軸器、ZJX-540-Ⅰ直 交行星減速機旋轉，通過主動軸上的鏈輪與軌鏈總成X216嚙合，1500單圓弧平板鏈作勻速直線運動。使鏈板上的物料送給下道工序。

2)操作工檢查與維護

2.1使用中應在鏈板上始終按一定厚度的礦石（一般不 應小于460mm），不允許在卸空狀態下直接往鏈板上 放礦，當無法避免卸空時放礦前應在鏈板上鋪一層防 護層，以防直接沖擊鏈板。

2.2當?shù)V石在料倉中堵塞時（尤其在排礦口附近）應在 鏈板上增設防護層后，方可進行爆破，嚴禁在鏈板上 直接進行爆破。

2.3經常檢查鏈板的緊固螺栓，嚴防松動時運轉。檢查 鏈板是否變形，變形嚴重時及時更換。

3)設備清掃的規定 每班工作完畢后，應對設備進行清掃。

4)設備的潤滑規定

4.1 ZJX8-540-Ⅰ直交行星齒輪減速機為油池潤滑，采用N683潤滑油，減速箱內油量不得低于或超過油標線，以免缺油或流出。

4.2主動軸、從動軸、支撐輥Ⅰ、支撐輥Ⅱ、拖輥、軸 承座均為人工潤滑，采用鋰基潤滑脂，其注入量為軸 承座容積的2/3。
