再談板式喂料機在水泥廠的應用

前言：

       水泥廠主體設備可以概括為:二磨一燒，其中二磨分別為原料磨和水泥磨，一燒是指回轉窯煅燒系統。原料磨粉磨的主要材料是石灰石，粘土和鐵粉，水泥磨粉磨的材料為水泥熟料，石膏和混合材。為了提高粉磨效率，通常把入磨物料顆粒尺寸控制在25mm以內。沒有經過處理的原料顆粒尺寸都較大，所以在粉磨前物料都必須經過破碎。早期的水泥廠由于規模較小，原材料破碎量不大，常用振動給料機給破碎機喂料，隨著國內環保力度的加大，淘汰小型水泥廠，取而代之的是日產數千噸的大型水泥生產工藝，振動給料機已不能滿足大型破碎機的要求，而板式給料機由于具有輸送產量大，運行穩定，故障率低，變頻調速等優點，逐步取代的振動給料機。

板式給料機在水泥廠石灰石破碎系統中的應用

       如前言所述，石灰石作為原料磨的主要材料，進球磨機前需要把顆粒尺寸控制在25mm以內，因此，在水泥工廠設計中，物料的破碎作為工藝生產的頭道工序，要給予足夠的重視。其中原料的破碎又是重中之重。水泥廠原料多來自露天開采的礦山，大型礦山開采的礦石尺寸可達1.5~1.8m。這樣破碎系統需要的破碎比在≤80的范圍內。

以下內容是結合某水泥廠日產3000t水泥生產線，板式給料機如何和破碎機配套，做幾點說明。

（1）板式喂料機輸送能力設計

板式給料機的輸送能力需要和破碎機的產量配套，通常是按破碎機產量的1.3～1.5倍選取。

（2）板式喂料機寬度設計

板式給料機的寬度一般按兩倍的**粒度加上200mm, 還應考慮好與破碎機進料口的寬度連接的問題。

（3）板式給料機安裝角度設計

為降低板式給料機的長度和破碎機所在的平面高度, 同時還要顆粒物料在輸送時的安息角，板式給料機的安置角度可選用20～23°。

該水泥廠日產3000噸水泥生產線，選用的破碎機為PCF2018單段錘式破碎機，該單段錘破設計產量為750t/h,與之配套的重型板式給料機設計能力為1000 t/h.考慮PCF2018單段錘破喂料口寬度為2000mm，故重型板式給料機槽板寬度設計為2200mm，由于該水泥廠破碎系統空間有限，故板式給料機設計長度為10000mm，安裝角度為23°。

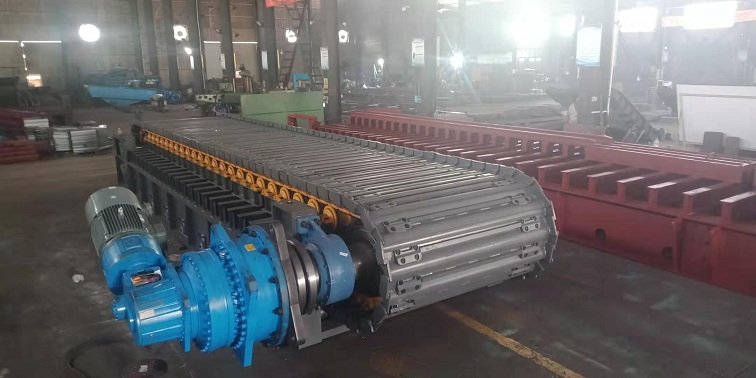

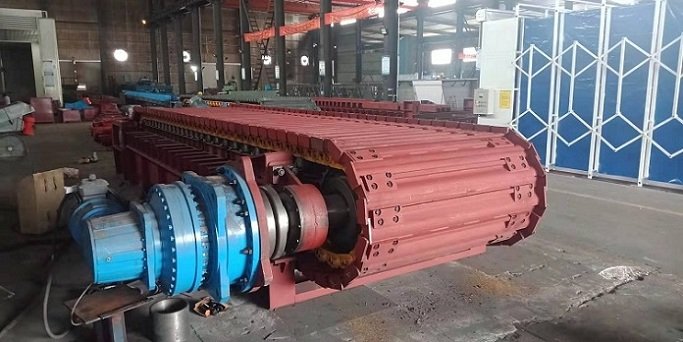

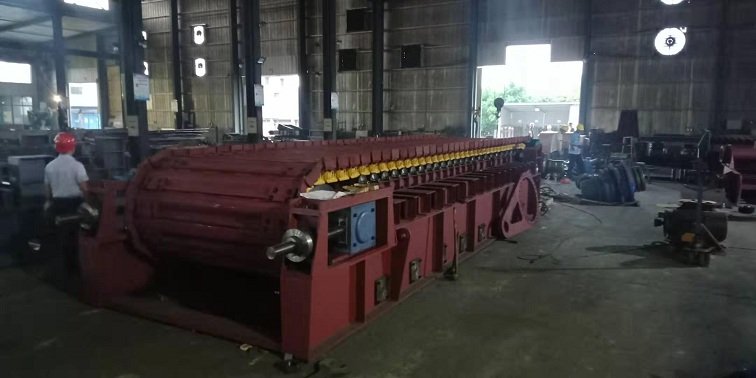

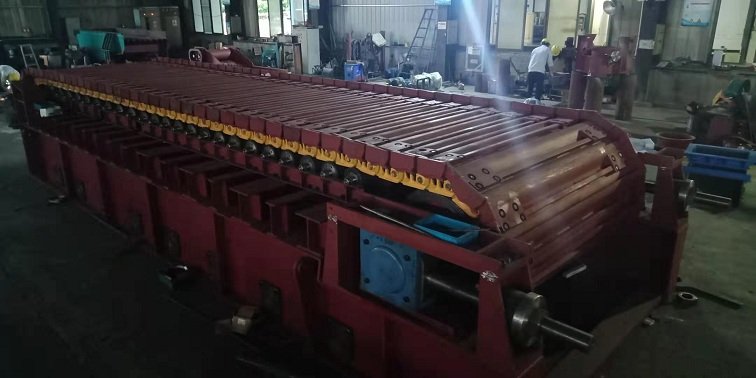

GBZ2200×10000重型板式喂料機基本配置如下：

內     容單 位參   數         備注

性能參數規格GBZ2200×10000

槽板寬        mm 2200        槽板t=20

中心距        mm10000

輸送物料      石灰石

允許物料粒度mm≤1300

輸送量        t/h~1200

輸送傾角°20

輸送速度m/s~0.12

坦克鏈T216MB

電動機YVF2-280S-4-75        變頻電機

功率        kW75

減速機P3KA22-560        行星直交扭力臂安裝

速比         i560

逆止器減速機集成

安裝方式右裝

設備重量t~70
