42米長履帶式混凝土布料機布料臂架結構設計

設計原則：

整個布料臂架屬于大型懸臂結構，完全伸出時懸臂長度可以達到42m，在進行結構設計時應除了考慮材料的剛度和強度因素外，應盡可能的減輕臂架自身的重量，當然材料的經濟性也要考慮到。鋼材選用的基本原則是：在結構滿足安全需求，且工作可靠的前提下，節約鋼材，降低成本。在選用鋼材的過程中，應綜合考慮各種因素:比如市場供應情況、結構的重要性、荷載特征、連接方法、工作環境和鋼材的厚度。在設計時應特別注意厚度大的鋼材由于軋制的壓縮比小，同厚度小的鋼材相比，強度較差，而且塑性、沖擊韌性和焊接性能也都較差，而且焊接結構對化學成分和機械性能要求也比較高。

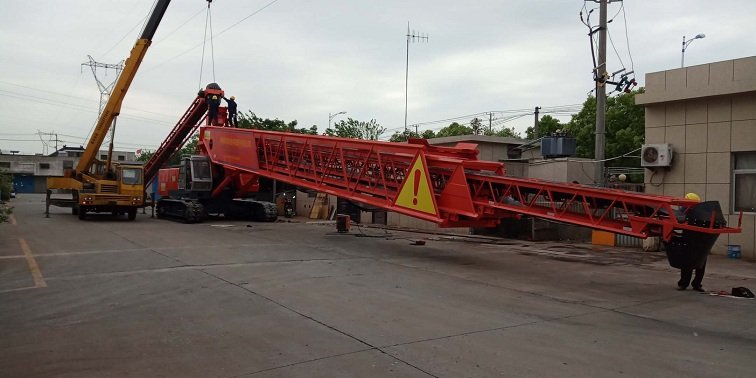

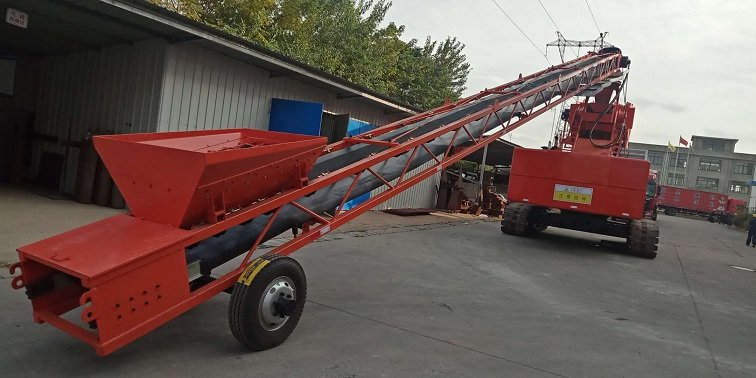

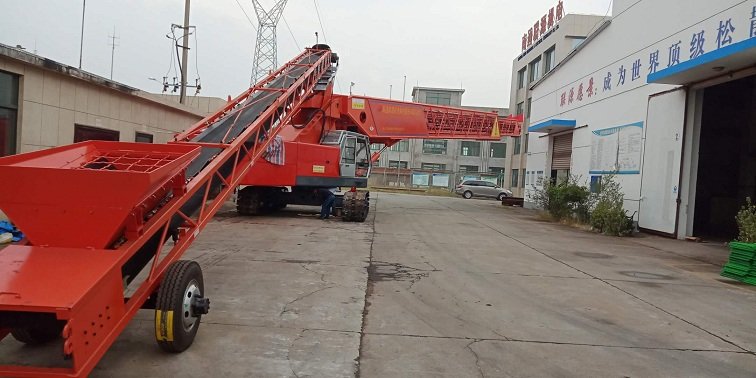

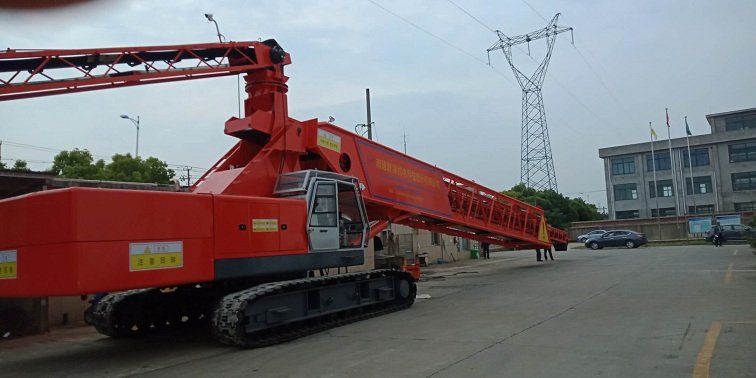

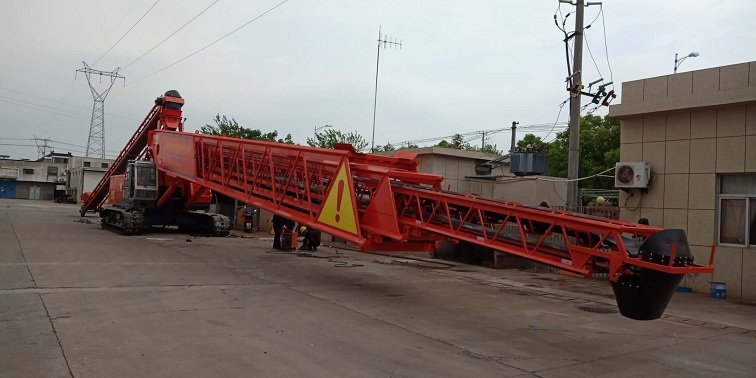

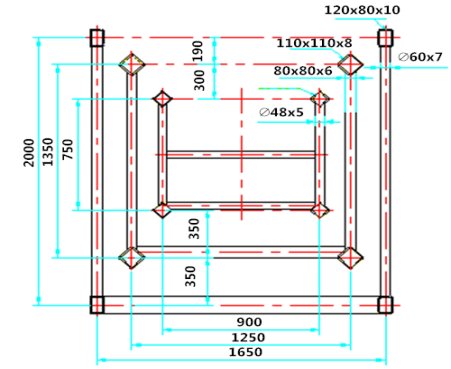

    履帶式混凝土布料機布料臂架主截面型式、尺寸及管材型號如布料臂架主截面型式、尺寸及管材型號所示。

                  布料臂架主截面型式、尺寸及管材型號

履帶式布料機臂架選材如下：

前臂型材：

    弦桿采用80×80×6的冷拔無縫等壁厚方型鋼管，材料為390D（高強度低合金鋼），屈服極限390MPa。腹桿使用Φ48×5的無縫鋼管，材料45號鋼，屈服極限335MPa。前臂頭部支架采用70×50×6冷拔無縫等壁厚矩形鋼管，材料Q235D，屈服極限235MPa。

中間臂型材：

    弦桿采用110×110×8冷拔無縫等壁厚方型鋼管，材料為390D高強度低合金鋼），屈服極限390MPa。腹桿用Φ48×5（橫向）和Φ60×7（豎向）的無縫鋼管，材料45號鋼，屈服極限335MPa。加強板材料為Q345D，屈服極限345MPa。

基礎臂型材：

    弦桿采用120×80×10的冷拔無縫等壁厚矩形鋼管，材料為Q390D（高強度低合金鋼），屈服極限390MPa。腹桿用Φ48×5（橫向）和Φ60×7（豎向）的無縫鋼管，材料45號鋼，屈服極限335MPa。加強板材料為Q345D，屈服極限345MPa。

    由于整個臂架為懸臂結構，雖然基礎臂有伸縮油缸和卷筒支架保證其平衡，但是鋼材選用時還得考慮盡量減輕自重，以免受力分析時不能保證整個懸臂的穩定，而且設計時還得考慮保證剛度。目前大多數布料臂架的設計方案都是采用管材焊接構成的。弦桿都使用高強度方形鋼管來滿足支承、滑動方面的結構設計需要；腹桿使用圓型鋼管；考慮到伸縮過程中托輥的運動，上弦平面內同樣采用圓形鋼管材料來作托輥橫梁兼作水平腹桿。
