板式給料機頭部驅動裝置

一、板式給料機頭部驅動裝置定義

　　安裝在板式給料機出料端機架上的驅動軸，被稱為主軸驅動裝置。

二、頭部主軸驅動裝置的作用

為重板給料機提供工作動力。工作時電機功率傳輸?shù)綔p速機上經過變速后傳到與之相配套的傳動軸上，傳動軸帶動與之相配套的鏈輪，鏈輪帶動鏈條運動，再有鏈條帶動槽板和槽板上的物料運動，完成輸送目的。

三、主軸驅動裝置結構組成：

主軸驅動裝置由1根主軸，2個軸承座，2個驅動鏈輪，電機，減速機等組成。

四、裝配方式：

1）主軸固定在軸承座上，軸承座固定在板式給料機機架上，驅動鏈輪與主軸的裝配有二種形式：輕型和中型板式給料機的鏈輪和主軸的裝配是通過熱漲裝配，而重型板式給料機的鏈輪是通過漲緊套與主軸裝配。

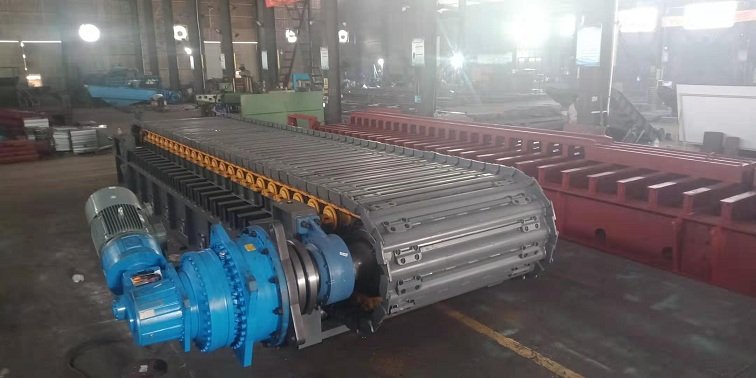

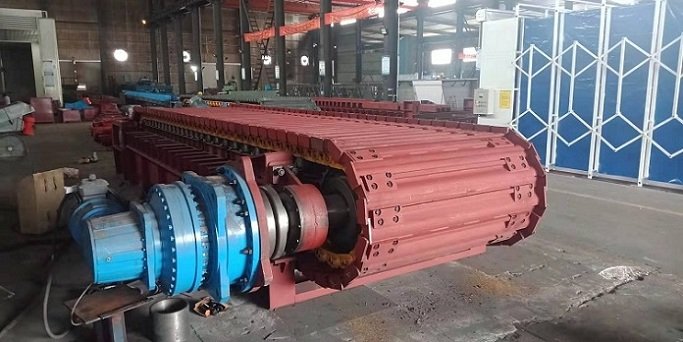

2）主軸與減速機的裝配有二種，老式的傳動部分是通過主軸的聯軸器和減速機的聯軸器連接，新型的板式給料機傳動方式是由空心軸減速機套裝在主軸的軸頸上，通過鎖緊盤鎖緊。這種傳動方式大大減少了傳動部分空間，也減少部分基建費用。

四、制造要求

1）鏈輪制造要求：

鏈輪齒面不應有任何影響強度的缺陷，齒面硬度不應低于55HRC,淬硬層深度不應小于3mm。用于主軸裝置和驅動裝置中的漲套和鎖緊盤，其安全系數不應低于2.

鏈輪安裝要求：鏈輪軸線與水平面的平行度公差為鏈輪軸二軸承間距的0.15/1000，鏈輪軸線對機架縱向中心線的垂直度公差為鏈輪二軸承間距的1/1000.

主軸材料:40Cr合金鋼

熱處理方式:調質

硬度:HB220-250

主軸抗扭疲勞極限:167N/mm2

主動鏈輪材料:40Cr

處理方式:調質

硬度:HB220-250

五、板式給料機主軸驅動裝置的使用注意事項

　　1.定期檢查主軸上鏈輪的磨損是否正常。

　　2.安裝主軸的鎖緊盤時，需要同步加勁，防止出現打滑情況。
