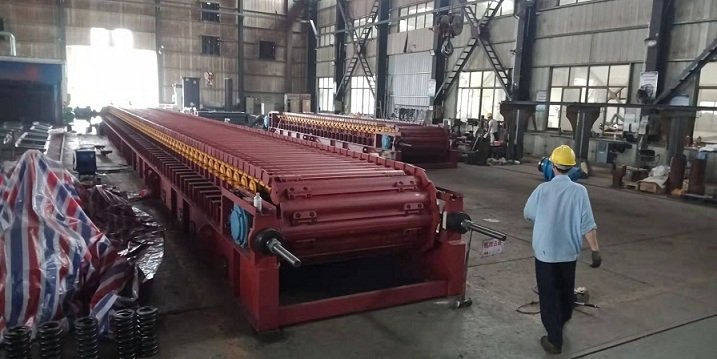

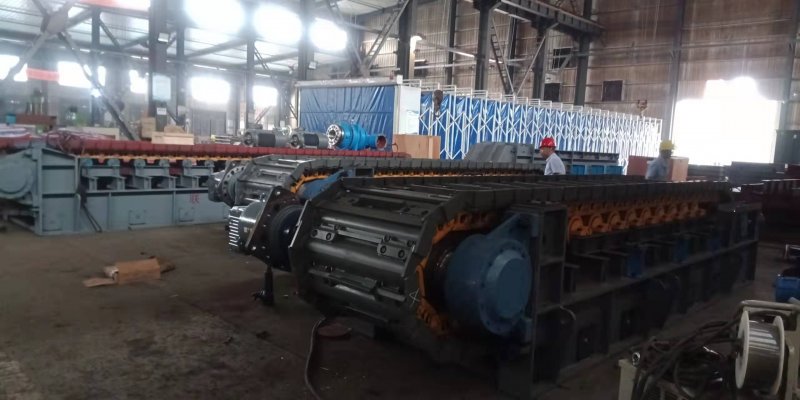

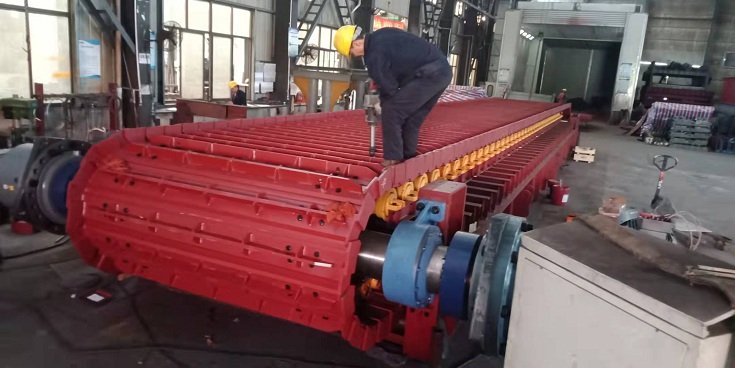

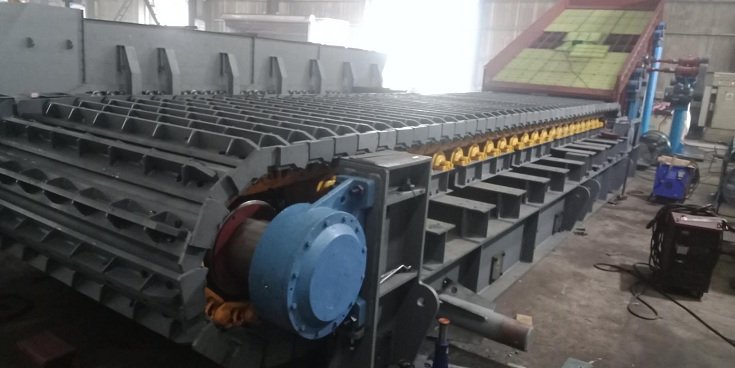

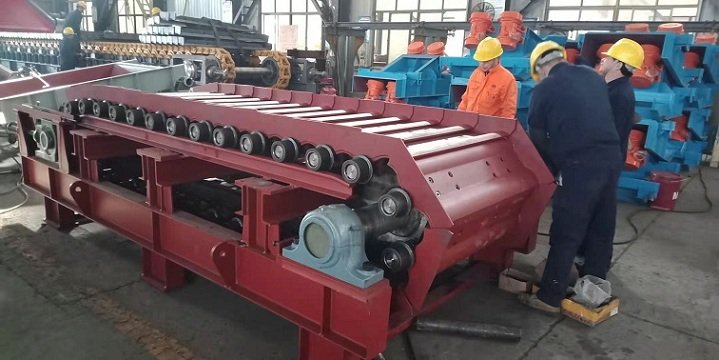

板式給料機變頻器反轉的控制裝置的制作方法

說明：

    目前板式給料機頻率的控制是通過在就地操作箱上安裝的電位器控制實現調頻調速，此控制有很大的弊端：現場無頻率顯示，操作人員只能通過觀察鏈板速度進行相應調整；而且電位器為電壓控制，其信號抗干擾能力差，很容易因諧波干擾控制信號造成板喂機變頻器反轉，進而導致停機停產。槽板反轉后造成鏈板尾部堆積大量物料，需要浪費大量的人力物力進行清理。

技術改造：

   提供一種防止板式給料機變頻器反轉的控制裝置，既能顯示頻率又能控制鏈板機變頻調速，同時也克服了現有板喂機變頻器存在的容易因諧波干擾控制信號造成反轉的缺陷。

為了達到上述實用要求，采取的技術方案如下：

   防止板式給料機變頻器反轉的控制裝置，包括板喂機就地操作箱，就地操作箱上安裝有變頻器、智能控制變送儀、轉換開關以及可對調速信號進行抗干擾處理的信號隔離器，智能控制變送儀為xmt604b智能控制儀，智能控制變送儀上設置有10個引腳，1號引腳和2號引腳為控制電路供電引腳，3號引腳通過電線連接轉換開關的**觸點(s1)，4號引腳通過電線連接轉換開關的第二觸點(s2)，5號引腳通過電線連接轉換開關的第三觸點(s3)，6號引腳通過電線連接轉換開關的第四觸點(s4)，轉換開關的**觸點(s1)和第二觸點(s2)連通時控制頻率加，轉換開關的第三觸點(s3)和第四觸點(s4)連通時控制頻率減，7號引腳和8號引腳為變頻輸出引腳，智能控制變送儀通過7號引腳和8號引腳與變頻器連接，9號引腳和10號引腳與智能控制變送儀的顯示屏連接。

   技術效果：通過板式給料機就地操作箱上安裝智能控制變送儀，智能控制變送儀為xmt604b智能控制儀，通過對智能控制變送儀的電路改進實現對儀表數值范圍的自定義設定，數值范圍對應的輸出信號通過7號引腳和8號引腳傳給鏈板機變頻器，實現對變頻器頻率的控制。通過對智能控制變送儀的電路進行改進，增加外控轉換開關，改造后的智能控制變送儀既能顯示頻率又能控制鏈板機變頻調速。此外，還加裝了信號隔離器對調速信號進行抗干擾處理，解決了諧波干擾控制信號造成鏈板機變頻器反轉而停機停產的問題，從而達到了鏈板機變頻器不反轉，生產順行的目的。
