大傾角皮帶輸送機
1122
大傾角皮帶輸送機，較常規帶式輸送機大大縮短輸送線路長度，減少土地占用；提升高度高， 高可達200米；同常規帶式輸送機相比，單位重量物料的輸送能耗降低30％；比斗式提升機的可靠性高，維修費用低；使用壽命與常規帶式輸送機基本相當；運行環境條件及所適應的物料種類與常規帶式輸送機基本相同。

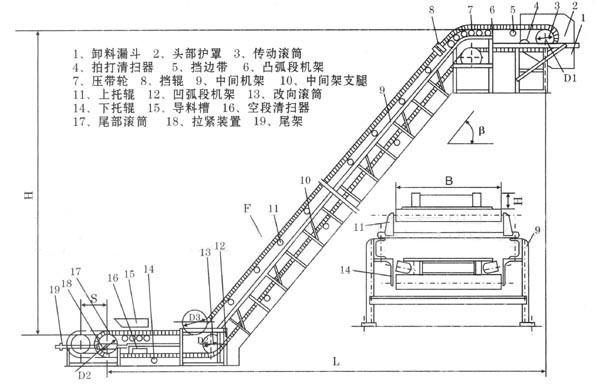

結構：波狀擋邊輸送帶由基帶、波狀擋邊和橫隔板組成，波狀擋邊和橫隔板通過二次硫化與基帶相連。
（1）基帶有棉帆布芯、化學織物芯、鋼絲繩芯橡膠輸送帶或加橫向剛性層的輸送帶。
（2）波狀擋邊分為輕型(N)、中型(S)和重型(ES)，其形狀有s形和w形兩類；
（3）橫隔板采用纖維復合材料，承載力強，耐沖擊．挺性好。其型號有T型、TS型、C型、TC型、TCS型。
輸送傾角小于40。時橫隔板選用T型或TS型：輸送傾角大于40。時，橫隔板選用C型、TC型或TCS型
，
驅動裝置：是輸送機中的動力部分。系由Y系列電動機,ZJ型軸裝式減速器,楔塊式逆止器組成。
傳動滾筒：是動力傳遞的主要部件,輸送帶借其與傳動滾筒之間的摩擦力而運行。本系列傳動滾筒有膠面和光面之分,膠面滾筒是為了增加滾筒和輸送帶之間的附著力。
改向滾筒：用于改變輸送帶的運行方向。改向滾筒用于輸送帶下表面(非承載面)。
壓帶輪：用于改變輸送帶的運行方向,壓帶輪用于輸送帶上表面(承載面)。
托輥：托輥用于支承輸送帶和帶上的物料、使其穩定運行。本系列有上平行托輥、下平型托輥兩種型式。
托帶輥：托帶輥用于在凸弧段機架上支承輸送帶下分支,其支承于擋邊輸送帶兩側的空邊上。若干組托帶輥形成一個圓弧段用于使輸送帶改向。托帶輥采用懸臂支承。
立輥：立輥用于限制輸送帶跑偏,并安裝在上、下過度段機架上。每個過濾段機架上設有4個,上、下分各兩個。
拍打輪清料裝置:用于拍打輸送帶背面,震落粘在輸送帶上的物料。
拉緊裝置：它的作用有:
1.使輸送帶具有足夠的張力,保證輸送帶和傳動滾筒間不打滑。
2.限制輸送帶在各支承間的垂度,使輸送機正常運轉。
本系列采用螺旋拉緊裝置。
機架、頭部漏斗、頭部護罩、導料槽、中間架、中間架支腿等：在輸送機中分別起支承、防塵和導料作用。
本系列中間架支腿有低式、中式和高式三種。
下水平段和傾斜只配用低式中間架支腿,而上下水平段根據不同的頭架(低式、中式和高式頭架)分別配用不同的中間架支腿(低式、中式和高式中間架支腿)
適用范圍：
①、可以廣泛用于煤炭、糧食、建材、建筑、冶金、電力、化工和輕工等行業 。
②、可在-25~40℃的環境范圍內輸送堆積密度為0.5-2.5t/m3的各種散裝物料。
③、可輸送角度達90°，可輸送物料的塊度達550mm。
