WBZ1200×22000
直接聯系
南通聯源機電科技股份有限公司
江蘇
50-60萬元
聯源
WBZ1200×22000
3559
350-450

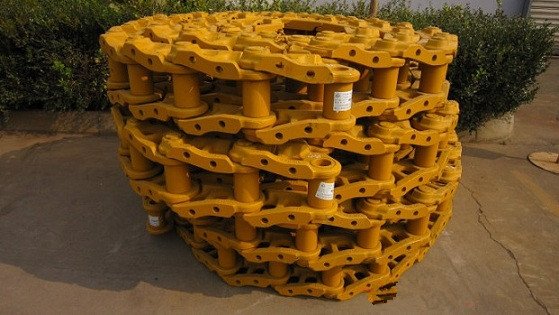

板式喂料機鏈條選用山東推土機廠的坦克鏈條。
本產品用于化工，冶金，礦山，水泥等行業。
山東山水水泥廠，德州大壩水泥廠。

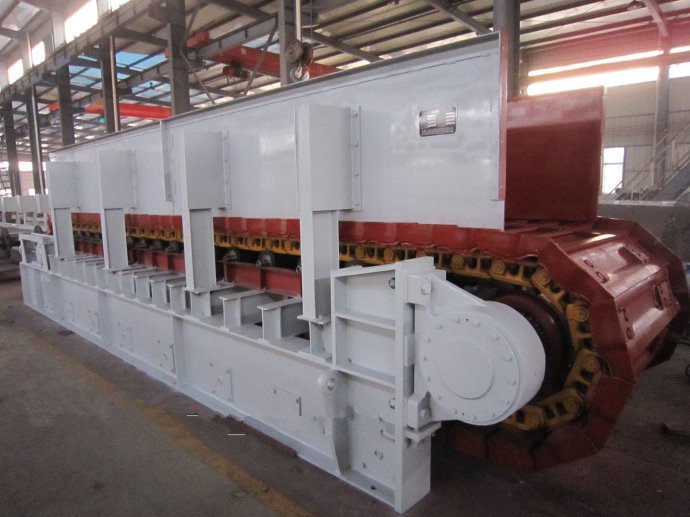

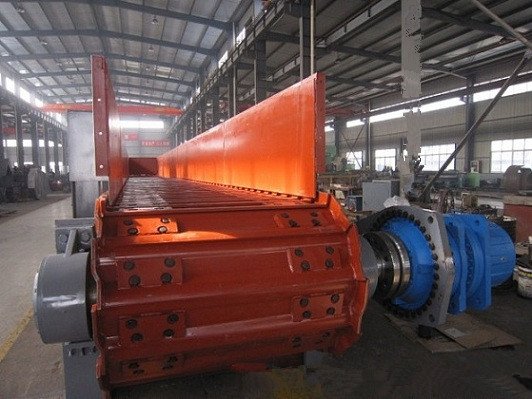

WBZ1200×22000板式喂料機技術方案
一）總體參數
規格 WBZ1200×22000mm
輸送物料 磷礦石
物料粒度mm 0～350
設備重量t ～55
槽板寬度mm 1200
頭尾軸中心距 mm 22000
輸送速度m/s ～0.1
功率kW 30
輸送傾角° 20
輸送量t/h 200～300
安裝方式 左裝或右裝 用戶確定
二）板式喂料機技術參數
2.1槽板
型號 WBZ1200
材質 16Ｍn
底板厚度mm 16
加工方式 雙圓弧形、冷壓成型
2.2鏈條
坦克履帶鏈
型號 T203MB
制造商 山東大川
2.3機架
焊接件
卸料區段 采用上托鏈輪、中部重軌組合式支重，輪布置密度大，能承受較大沖擊載荷
上托鏈輪 滾動軸承組合式
輪體材料 45鋼
熱處理方式 表面高頻淬火
表面硬度 HRC50～55
下托輪 滾動軸承組合式
輪體材料 45鋼
熱處理方式 表面高頻淬火
表面硬度 HRC50～55
2.4主動鏈輪裝置
主動軸
材料 40Cr
熱處理方式 調質
硬度 HB220-250
主動鏈輪 節圓直徑
mm Φ689
齒數 21
節距mm 203
輪轂材質 ZG310-570
軸承型號 23048CA/W33
軸承使用潤滑脂類型 二硫化鉬潤滑脂
2.5從動鏈輪裝置
從動軸
材料 40Cr
熱處理方式 調質
硬度 HB220～250
從動鏈輪
材料 ZG310-570
熱處理方式 表面高頻淬火
表面硬度 HRC48～53
軸承型號 22222CA/W33
軸承使用潤滑脂類型 二硫化鉬潤滑脂
拉緊裝置 截錐渦卷彈簧拉緊

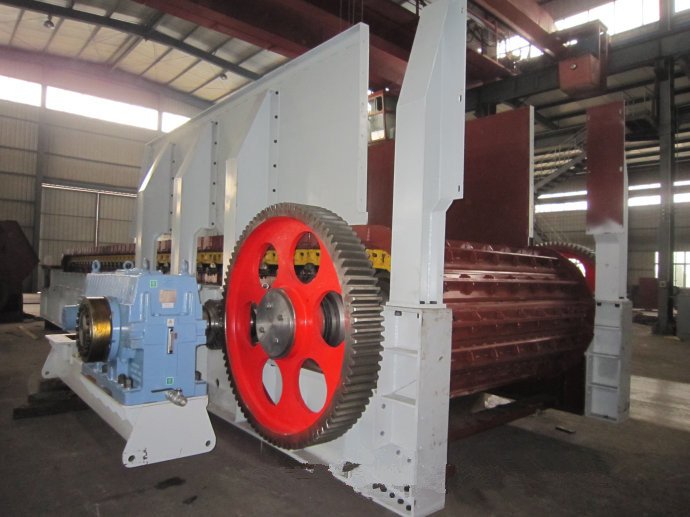

2.6驅動裝置
電動機 1臺
制造商 西門子電機中國有限公司
型號 YVF2-225M-6
功率kW 30
轉速r/min 960
電壓V 380
防護等級 IP54
絕緣等級 F
頻率Hz 50
減速機 1臺
制造商：蘇州博能
型號 P2KA16-320行星齒輪減速機
速比 320
安裝形式 扭力臂安裝
逆止器 減速機集成
