聯源公司混凝土布料機結構創新措施概述：

混凝土布料機采用全浮動“U”型輕型托輥、驅動裝置為電機加開式鏈傳動、高帶速設計(帶速高達 3-4.5m/s)。膠帶機帶速高、運行平穩，“U”型托輥對混凝土拌和物具有良好的包容性，特殊設計的金屬刮板，可有效地防止砂漿損失，機頭擋料板的二次混合作用，使得輸送混凝土時骨料不分離。膠帶機安裝方便、組裝靈活，非常適合混凝土澆筑。

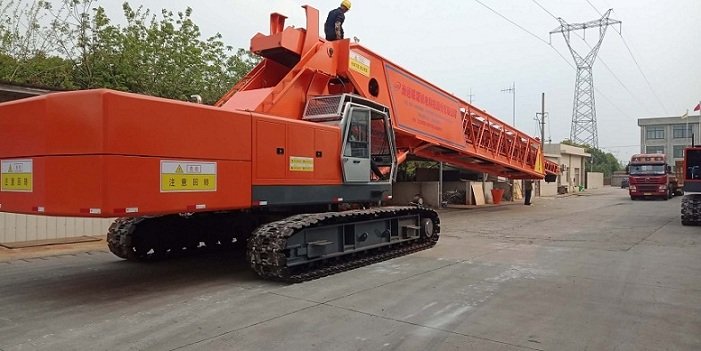

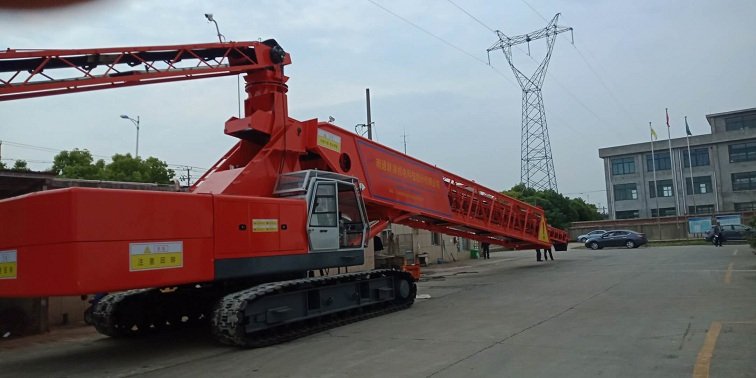

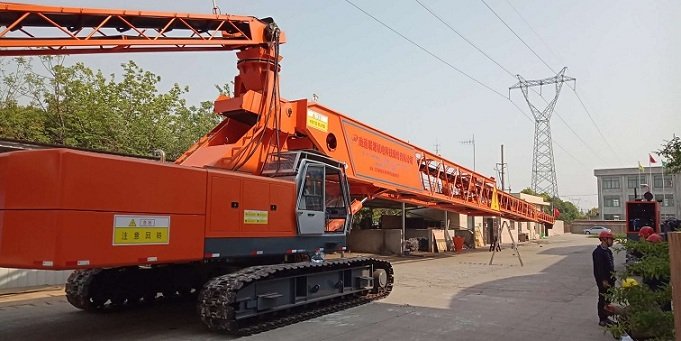

國外引進的混凝土布料機是以重型卡車為底盤，或以越野型輪胎吊車做底盤，而我公司的混凝土布料機采用自行履帶式吊車作為底盤，形成鉸接型上料膠帶機+履帶式底盤+伸縮式布料膠帶機的結構，這種布料機為帶式布料機的國產化開創了途徑，這樣的設計主要考慮以下二點：一是國內沒有大型越野輪胎吊車產品，生產輪胎底盤布料機（胎帶機）沒有可能，而國內有成熟的50-80t履帶式吊車底盤，二是履帶式吊車底盤工作穩定性好，布料機在坡度小于4°的地面上，不需要附加支腿就可以工作，機動性號。

江蘇聯源混凝土布料機結構創新措施如下：

一）混凝土布料機的駝行設計

上料膠帶機設計為由而節輕型桁架的鉸接結構，上端鉸接在車架的轉料斗上，通過鉸接油缸根據需要調整而節桁架之間的角度，在膠帶機的下面，設計有萬向輪，在油缸的驅動下可沿桁架軸向運動，可調整膠帶尾部的高度，這樣的設計使布料機行走時可根據需要將上料布料機拖在尾部行走而無需拆卸，或將上料膠帶機駝在布料膠帶機上行走，上料膠帶機的上駝或卸下由布料機自行完成，無需使用吊車等輔助設備。

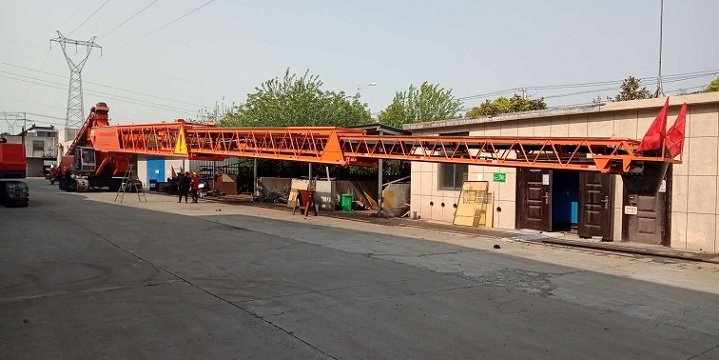

二）四節可疊套伸縮的格構桁架支撐布料膠帶機。

布料膠帶機設計為單條可伸縮的（多節）四節疊套式桁架支撐的膠帶機，由鋼絲繩聯動伸縮，摩擦輪驅動，偏心導向滑道，膠帶通過改向滾筒多層疊繞，伸縮時可隨桁架的疊套長度自動改變疊繞長度，使膠帶總長度保持不變，偏心滑道可保證桁架伸縮時的準確對位。

三）懸掛式柔性u型托輥和V型自定心托輥

為避免骨料分離，減少膠帶振動，保證膠帶穩定運行，布料機采用獨特的懸掛式柔性U型托輥，膠帶運行平穩，抗震性好，拆卸方便。U型托輥的側棍與中間輥之間呈60°夾角，形成深槽，可很好的包容混凝土拌合物，在上料膠帶機鉸接處設計有三重U型托輥，使膠帶能在桁架鉸接處平滑過度，為防止膠帶跑偏，減輕重量，布料機將布料膠帶機的*前一節桁架托輥設計為V型自定心托輥，對托輥起自動調心作用。

四）膠帶機驅動系統

膠帶機的驅動設計為電機驅動或液壓馬達驅動，電機驅動由懸掛在頭架上的驅動電機通過單節開式鏈傳動驅動，結構簡單可靠。電機驅動需要外接電源，通過更換不同齒數的主動鏈輪使帶速在2.5-4.2m/s之間有級變化，直接用液壓馬達驅動滾筒可實現無極調速，不需要外接電源，提高了布料機的機動性，布料機設計有超載報警和停機保護裝置。

五）混凝土布料機清掃器

布料機頭部清掃器是為輸送混凝土清掃砂漿的特殊要求設計的，刮刀采用硬質合金材料，矩型段面，耐磨而且不傷膠帶，砂漿損失小。
