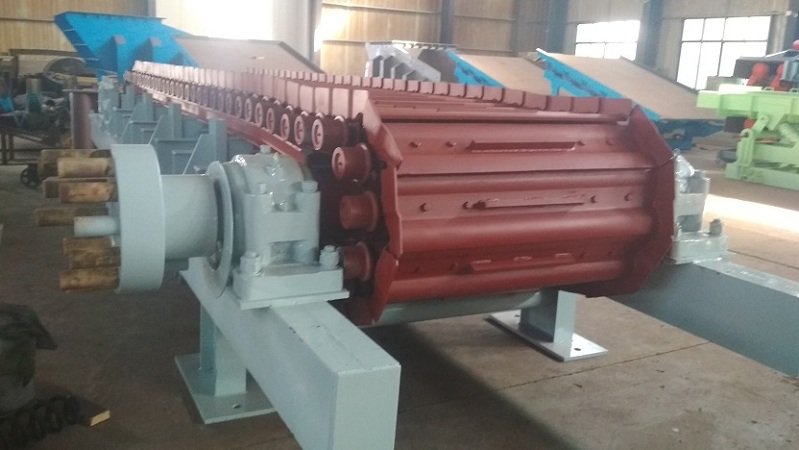

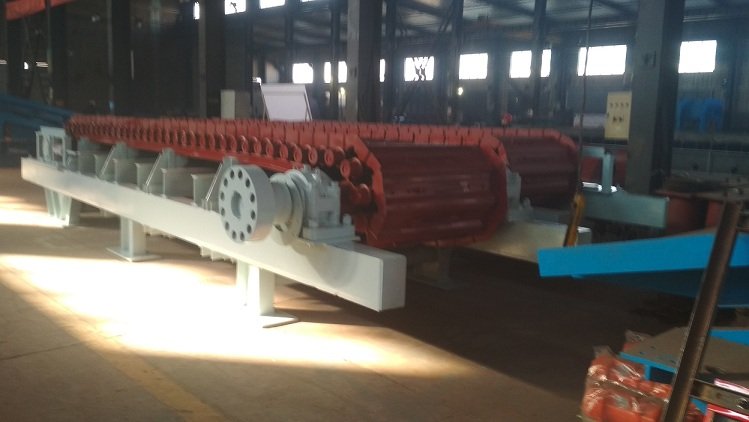

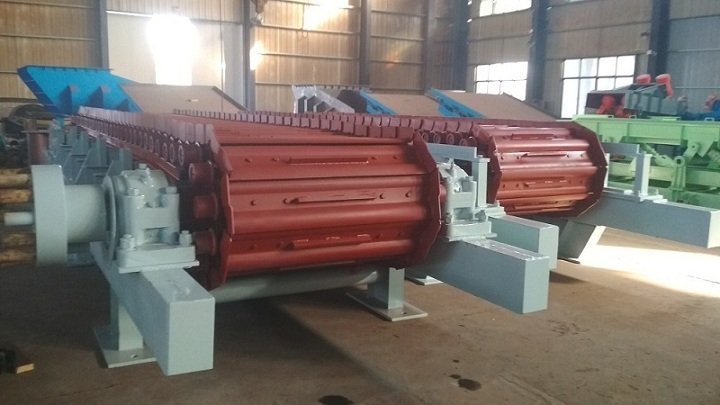

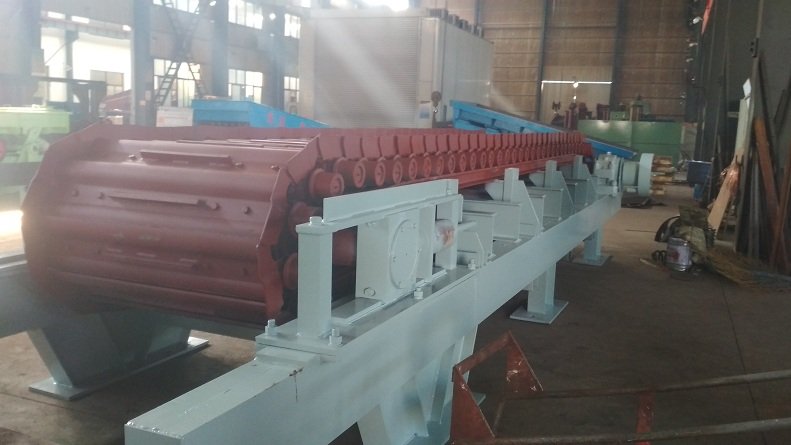

一;中型板式給料機產品圖片

二、中型板式給料機工作原理與結構特性：

1、工作原理

　　板式喂料機是將電動機的動力經過聯軸器和減速器驅動鏈輪軸旋轉通過鏈輪齒與鏈條銷軸嚙合，拖動鏈板作連續直線運動。鏈板由安裝在機架上的支重輪與托輪支承，并通過調整拉緊裝置使其鏈條與鏈輪正確嚙合，完成輸送物料的目地。

2、結構特性

　　板式喂料機由頭部驅動裝置、尾輪裝置、拉緊裝置、鏈板部分及機架等五個部分組成。

（1）頭部驅動裝置

　　頭部驅動裝置是重型板式給料機的動力及傳動部分，它由電動機、減速機及主動鏈輪裝置等組成。電動機采用專用變頻調速電動機，以滿足工藝上調節喂料量的要求。重型板式給料機的主動鏈輪裝置采用兩只齒數為6的鏈輪帶動兩條片式鏈、槽板沿軌道運動。

（2）尾輪裝置

　　尾輪裝置是重型板式給料機鏈板的改向部分，它由尾輪軸、兩只尾輪、軸承等組成。

（3）拉緊裝置

　　拉緊裝置采用結構簡單、安全可靠的螺旋拉緊裝置。

（4）鏈板部分

　　鏈板部分由牽引鏈和槽板組成。牽引鏈采用耐沖擊、運行平穩、工作可靠的片式鏈。槽板由16Mn鋼板焊接而成，兩邊焊有鋼板作擋邊，用高強度螺栓將其與牽引鏈緊固在一起。

（5）機架

　　機架為整體機架，由頭架、中間架、尾架組成，均為槽鋼、角鋼及鋼板焊接而成，機架上設有四條軌道支承鏈板裝置及物料（上分支）及兩條軌道支承鏈板裝置（下分支）。
