超寬型重型板式給料機項目背景：

   總所周知，產能過剩是當今水泥行業所面對的嚴重問題，砂石行業資源緊張，環境污染和產品質量的控制也成為地方政府要著手解決的一大問題。因此，繼余熱發電，能耗節約，降低管理成本等水泥行業熱議的話題后，越來越多的水泥企業開始向行業下游產業鏈延伸——建立砂石骨料生產線。

   我們知道，每消耗一噸水泥就要消耗五噸左右的砂石骨料，目前我國水泥年消耗量在24億噸左右，砂石骨料的需求量可想而知。隨著行業的發展，延伸產業鏈，發展砂石骨料已成為不少水泥企業向資源整合型企業邁進的必由之路。近年來，已有海螺水泥，金隅，翼東等一批水泥龍頭企業陸續建立了砂石骨料生產線，并取得了豐厚的回報。

   砂石骨料的原材料是大塊的石灰石，石灰石需要破碎，如何給大型顎式破碎機喂料成為許多砂石廠比較頭疼的問題，因為破碎機每小時破碎產量達到幾千噸，原有的振動給料機根本不能滿足大型砂石廠工藝要求，在這樣的背景下，超寬型重型板式喂料機應運而生。我們知道，國內現有的砂石骨料生產線有成百上千家，產量從每小時幾十噸，到數百噸，很少有超過一千噸的。給顎破喂料一般都采用振動給料機。因為目前投資上馬的大型砂石骨料生產線，原材料尺寸達到1500mm 以上，每小時產量達到2500噸以上，振動給料機已遠遠不能滿足破碎機產能要求。

為了適應市場需求，我公司開發出超寬型重型板式喂料機。超寬型板式給料機和普通的重型板式給料機相比較，有以下特點：

我公司重型板式給料機的主要特點：

1、鏈條選用免維護的坦克鏈、支重輪，坦克鏈全部采用重型機械旋轉密封，耐各種惡劣工況，出廠時內部填滿潤滑脂，使用壽命內不需補油潤滑，材質全部為合金結構鋼并經特殊工藝的熱處理，表面硬，芯部軟抗沖擊，減少勞動強度，降低設備運行及維護成本，且使用壽命長；

1)常規重型板喂機僅鏈條選用坦克鏈，鏈條多為普通質量品牌的挖掘機鏈條，配套支重輪為自制結構或挖掘機托輪，或需經常加潤滑脂，操作維護不便，可靠性差，壽命短；我公司超寬型重型板喂機鏈條采用坦克鏈與支重輪都選用國內**品牌山推的標準產品；配推土機用鏈軌（俗稱坦克鏈）與托輪，不是配用挖掘機的輕型鏈軌與托輪，此種配件為免維護結構，成本略有增加，使用壽命長,在壽命期內不需補油維護；

2）常規重型板喂機料倉下部支重輪、托鏈輪間距大。超寬型重型板喂機輪布置間距縮小，增加倉底輪子布置的數量；能承受更大的倉壓；

3）常規設計為了節省成本，喂料寬度為2000-2400mm的重板的坦克鏈使用216節矩；為了保證超寬型重型板喂機運行裝置的長期可靠運行，選用大破斷負荷228節矩的坦克鏈；破斷負荷比常規設計提升約25%，其抗過載能力更強，設備使用更可靠；

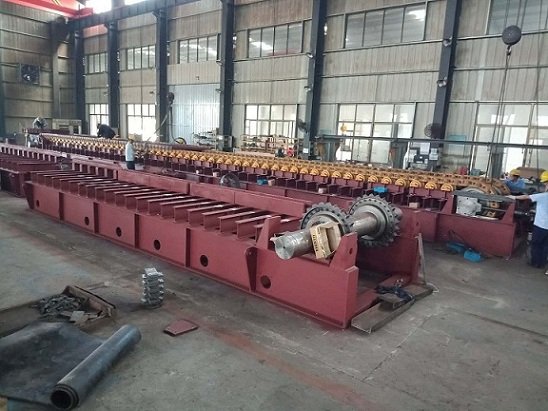

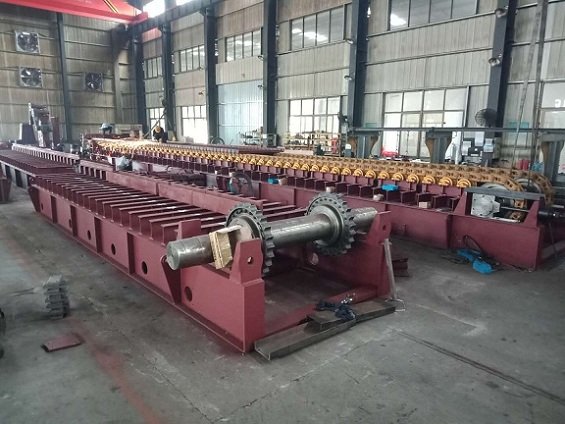

2、頭部鏈輪的齒數及分塊結構

    鏈輪設計齒數為奇數，與偶數齒的鏈輪比較，能進行全面嚙合。確保鏈輪使用壽命。鏈輪為分塊結構，能單獨拆換，無需拆卸設備其它部件，更換極為方便，并且保證有完善的互換性。

其使用壽命是老式結構的2倍；如若鏈輪磨損了，只需更換齒圈，齒圈的零件成本比整個鏈輪低很多，且更換維護時，不需像老式結構需把上部的槽板、頭軸裝置拆下后，再拆軸承座、軸承及脹套等才可更換鏈條。

3、驅動型式采用雙驅，與小功率雙驅及單驅比較，增加了驅動力矩，耐倉壓負載提高約20%；

4、頭部驅動軸承座采人工補油潤滑.借鑒國外技術，增加自動補油裝置；降低了使用維護工作量，保證關鍵部分軸承的潤滑，延長設備使用壽命；

5、漏料與下部積料問題分析及解決

   選用圓弧板（OK板）搭接結構形式，鏈板弧度部分重疊長度大，并且確保在頭尾輪部位也有較大重疊尺寸，物料不漏料。重型板式給料機安裝時，下部基礎設置較大空間，對于積落的粉塵，有很大的清理空間，確保現場整潔。

6、下部托鏈輪的布置分析

下部的托輪鏈，我公司設計為模塊化快拆結構，每個托鏈輪可從設備外側單獨拆裝維護。大大提高設備維護的方便性。而常規設計都需停機人鉆到設備內部更換維護。

1）下部托鏈輪布置改為側邊下部固定；可便捷從側更換維護下部托鏈輪，降低維護運行成本；

2）定制一體成型式H型大梁，焊接量小；減少焊接應力，梁的抗彎強度更大；

7、尾軸部分的改進

改用鋼制重型截錐渦卷彈簧張緊；張緊力更大，緩沖效果好，不受老化影響，壽命長，運行成本低；

8、承按沖擊載荷結構設計

在進料端下部做密布式承重輪方案，后段設置軌道鋼對運行機構進行保護。保障板鏈式輸送（給料）機在受到物料各個方向沖擊時均能對運行機構進行支承保護。

9、運行部件自動檢測

減速機測溫在線檢測、電機繞組溫度檢測、減速機油位檢測、設備運行速度位置監測、卸料倉料位異常監測。當異常時中控發出報警信號，并判斷進行相應的停機保護。

重型板式給料機的機體兩側設備安全拉繩開關，便于巡視人員當發現異常工況時迅速停機，避免進一步的損失。

10、上部設置的合理配置

進料倉與設備導料板設計成分體式，便于現場安裝施工。

11、圓弧鏈板的冷壓加工

   鏈板的強度的公司進行特殊加工，弧板我單位進行2500噸壓機一次性冷壓加工，鏈板剛度極大，鏈板的弧底有一定承料作用，從而大大延長鏈板的使用壽命。

附：GBZ2400×14000超寬型重型板式喂料機技術參數和供貨范圍，該設備已在水電8局安徽長久新材料有限公司使用.

設備名稱：重型板式給料機

規格GBZ2400×14000

槽板寬mm2400

中心距mm14000

輸送物料砂石料

輸送物料粒度mm≤1500

輸送量t/h~2500

輸送傾角°0

輸送速度m/s~0.155

坦克鏈節距mm228MB

電動機YVF2-280S-4變頻電機2臺

功率kW2×75

減速機P2KA19-400

速比i400

設備重量t120

價格￥：        萬元 /臺

GBZ2400×14000重型板式給料機供貨范圍

序號設備及部件名稱數量或規格

1重型板式給料機GBZ2400×14000（1臺）

1.1減速器P2KA19-400（2臺）

1.2電動機(變頻調速)YVF2-280S-4（2臺）

1.3機架（含頭部罩殼、導料板）1套

1.4頭輪裝置1套

1.5尾輪裝置1套

1.6鏈軌1套

1.7高速聯軸器1套

1.8槽板部件1套

1.9隨機配件（上托鏈輪2只+槽板1塊）

1.10地腳螺栓1套

2隨機技術資料1套
